为了方便广大工程师和采购人员快速查找与核对，我们整理了 OTC Daihen (欧地希) AVP360 氩弧焊机 内部核心总成 —— 二次变压器 ASSY 的详细零部件分解图与规格清单。本列表包含该总成上的二极管模块、IGBT模块、各类薄膜电容及水泥电阻等。

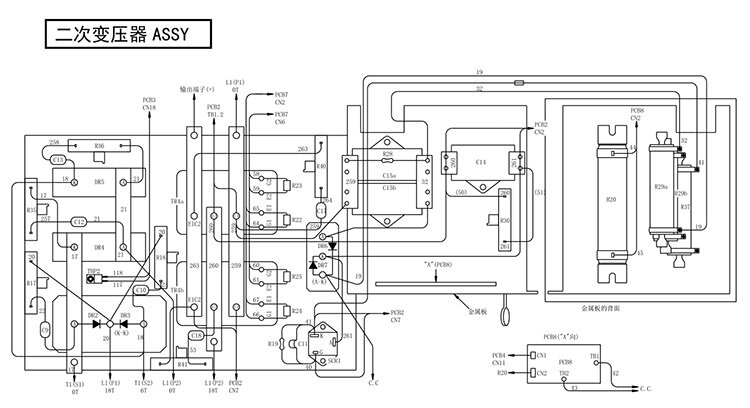

一、 AVP360 二次变压器 ASSY 零部件分解图
二、 零部件明细速查表
本列表项一目了然，您可直接对照上方分解图的配件符号，在下方表格中查找对应的名称、型号与规格：
| 型号 (OTC订货号) | 配件符号 | 名称 | 规格 |
|---|---|---|---|
| 4531-080 | DR2,3 | 二极管模块 | RM300CA-9W |
| 4531-087 | DR4,5 | 二极管模块 | FRS200BA60 |
| 4531-065 | DR6,7 | 二极管模块 | PD308 |
| 4534-410 | TR4a, b | IGBT模块 | CM300DU-12F 300G |
| 4530-137 | SCR1 | 可控硅模块 | SG25AA60 |
| 4614-051 | THP2 | 控温器 | 67L090 |
| 4509-713 | R19 | 碳膜电阻 | RD1/2W 10kΩ |
| 4518-455 | C11 | 薄膜电容 | 50V 0.15 uF |
| 4509-828 | R17,18, R35,36 | 水泥电阻 | 20SHN 5ΩKA |
| 4518-454 | C9,10, C12,13 | 薄膜电容 | ECWH16333JV |
| 4509-832 | R40,41 | 水泥电阻 | 10SHN 0.82ΩKA |
| 4518-434 | C17,18 | 薄膜电容 | UE60Y224K |
| 4518-411 | C14, C15a, b | 薄膜电容 | EM351200D0B1HP |
| 300-0076 | R28 | 碳膜电阻 | SPR3C 204J(200K) |
| 4509-883 | R30 | 无感电阻 | 20SHN 20kΩJ |
| 4504-503 | R20 | 绕线电阻 | GG80W 200ΩJ |
| 4504-318 | R29a,b, R37 | 平行绕线电阻 | NCRF22V 5Ω |
| P6019H | PCB8 | 印刷电路板 | P6019H00 |
