一、 C0121P 主板 LED 异常指示图解
当焊机异常停机时，请在彻底断电并等待电容放电 5 分钟后，打开机箱侧板，重新接通控制电源。对照机箱内部贴纸（如下图所示），根据 4 颗 LED 的状态组合，确定 1～14 号异常代码。

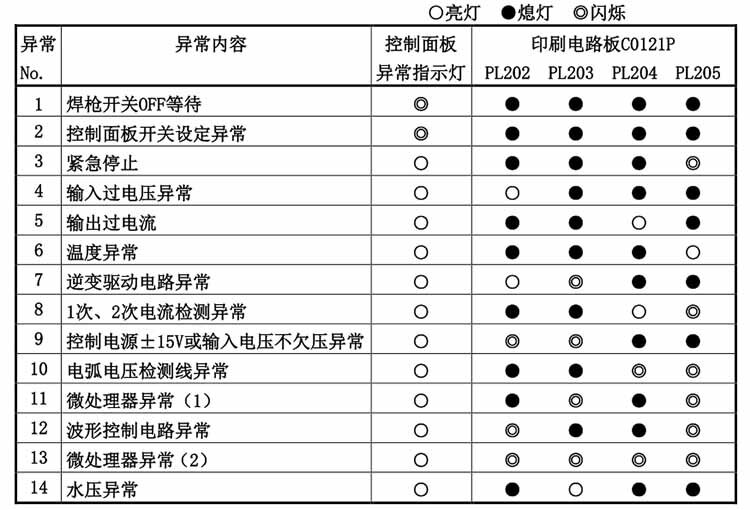

图：C0121P 印刷电路板 4 颗 LED 信号灯的 14 种状态组合指示图
二、 14 种异常状态的对应原因与解决办法
请根据您在上方图片中查到的故障组合序号（1-14），在下方卡片中寻找对应的原厂解决对策：
1. 焊枪开关 OFF 等待
原因：开机时焊枪开关为 ON 状态，安全防误触电路启动，焊机停止工作。
处理：关闭或松开焊枪开关即可解除安全保护，恢复正常工作。
2. 控制面板开关设定异常
原因：前面板程序开关设定的焊接条件组合超出了正常逻辑范围。
处理：将控制面板上的拨码或旋钮开关恢复到规范的常规设定，焊机即可恢复。
3. 紧急停止
原因：主板 QP6848Q 上紧急停止端子（线号188）处于开路状态。
处理：关闭电源，消除外部紧急停止信号后，重新短接该端子，再次给电即可。
4. 输入过电压异常
原因：厂区电网输入交流电压过高。
处理：关闭电源，用万用表检查配电箱输入电压，通知电工排除异常后重新开机。
5. 输出过电流
原因：焊接中连续 1 秒以上严重过流，或输出二次侧硬短路。
处理：检查焊接电流是否超出额定值，检查导电嘴是否融化粘连工件，输出电缆有无破皮短路，排除后重启。
6. 温度异常 (严重过热)
原因：超过额定负载持续率（CPDP-350 为 350A/60%，CPDP-500 为 500A/60%）。
处理：必须保持电源通电！让风机强力冷却至少 10 分钟。切勿在未冷却时立即关机重启。
7. 逆变驱动电路异常
原因：印刷电路板 C0121S 周围功率驱动异常。
处理：属于内部硬件重故障，需专业检修更换模块，建议立即联系官方代理商。
8. 1次、2次电流检测异常
原因：电流反馈检测电路的插头接触不良或脱落。
处理：关闭电源放电后，检查印刷电路板 PP6906P 的端子 1CN11 或 4CN14 是否脱落，重新插紧后开机。
9. 控制电源或输入欠压异常
原因：内部 ±15V 控制电源异常，或电网输入电压低于 342V。
处理：关闭电源检查电网。若外部供电正常，则内部辅助电源板已损坏，需重开机或联系报修。
10. 电弧电压检测线异常
原因：电弧电压检出线（用于加长电缆）异常断路或接反。
处理：此故障极度危险，会导致电流突然失控爆满！关闭电源，检查工件上的检出线及极性是否正确连接。
11. 微处理器异常 (1)
原因：C0121P 主板内置微处理器 (CPU) 死机或硬件损坏。
处理：需专业检修，建议联系原厂授权代理商订购全新主板进行更换。
12. 波形控制电路异常
原因：印刷电路板 C0121P 周围模拟电路控制部分受干扰或击穿。
处理：关闭电源后再次打开；若依然报此故障，请联系代理商换板。
13. 微处理器异常 (2)
原因：主板发生严重程序错误或控制芯片阵亡。
处理：不可逆硬件故障。请立即停止使用，并将异常详细状况通知销售店或代理商求助。
14. 水压异常保护
原因：水冷焊枪冷却水循环不畅（缺水/打折）；或使用了空冷焊枪但在面板上错误设置了水冷模式。
处理：检查水箱及水管冷却水循环；使用空冷枪时确保前面板焊枪设定为“空冷”即可消除。
