在 OTC Daihen (欧地希) CPVE400 焊机的深度维修中，准确核对配件型号是修复设备的第一步。很多副厂件或参数不匹配的元器件一旦装机，极易引发二次炸机。为了帮助广大车间设备主管和维修工程师快速锁定故障件，我们整理了 CPVE400 内部涵盖控制板、IGBT模块、互感器、整流桥等在内的 45 项核心零部件的原厂规格与型号，并附带官方内部结构图，助您一站式完成采购与修复。
一、 售后专家经验：CPVE400 核心易损件采购避坑指南
在订购以下表格中的配件时，请务必留意元器件之间的“连带损坏”规律：
- IGBT 模块 (TR1, TR2) 炸机： 如果发现 100-2134 (IGBT模块) 击穿炸裂，千万不要只买 IGBT！必须同步检测或更换逆变驱动板 P30066S (PCB3)。因为模块炸机通常会瞬间击穿驱动电路，若不换驱动板，新换上的 IGBT 也会在通电瞬间再次炸毁。
- 主控板 P30110P 的唯一性： CPVE400 的心脏是 PCB1 (P30110P)。市面上有很多外观相似的 OTC 淘汰板件，请务必认准 P30110P00 的原厂批号，切勿混用，否则可能导致送丝机失控或无保护气输出。
- 风机 (FM) 的重要性： 200FZY3-S 轴流风机老化会导致设备频繁报 E300 过热故障。建议在风机出现异响时尽早更换，避免积热导致昂贵的功率器件老化。

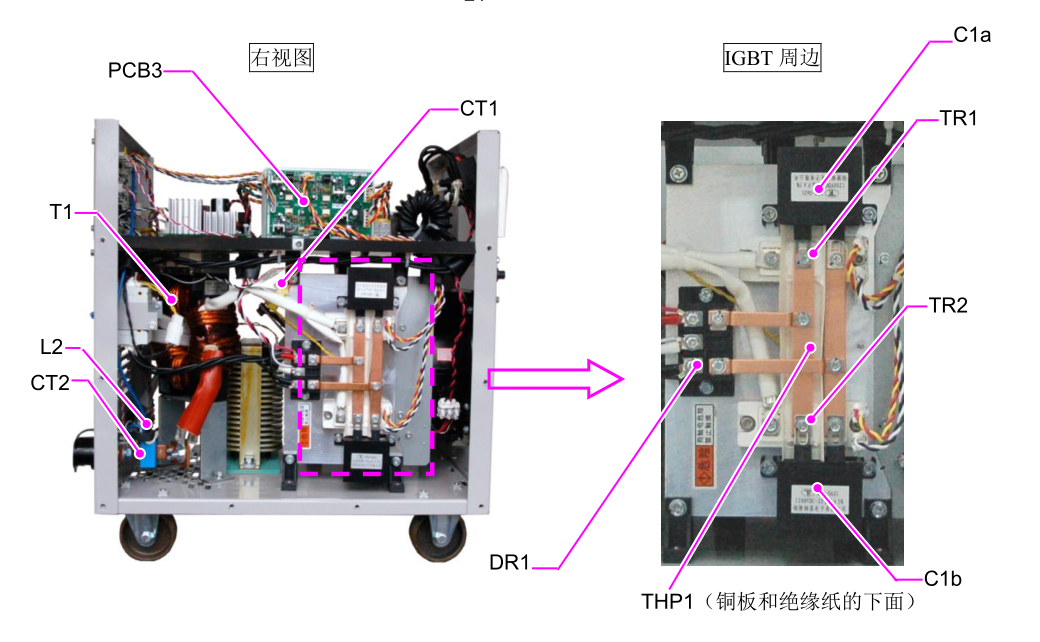

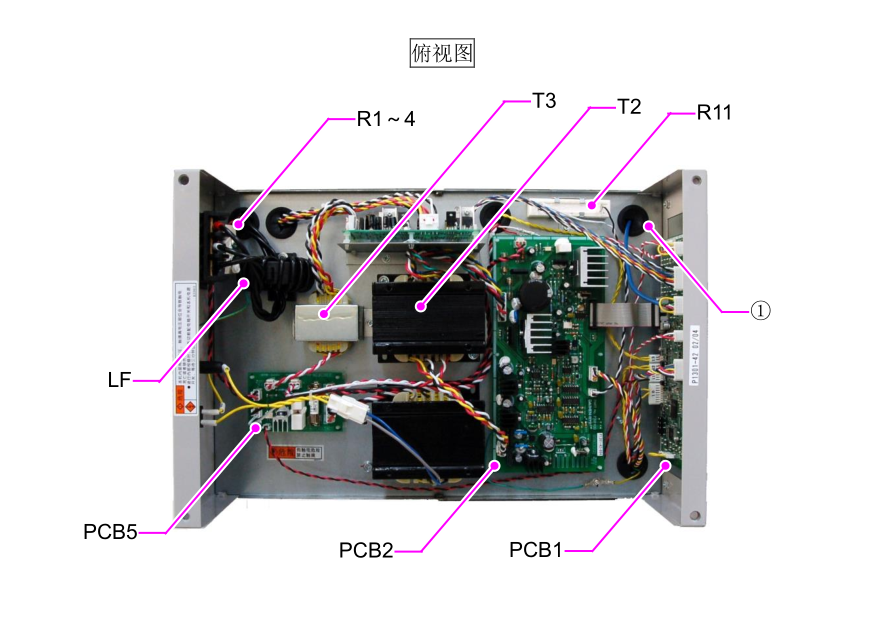

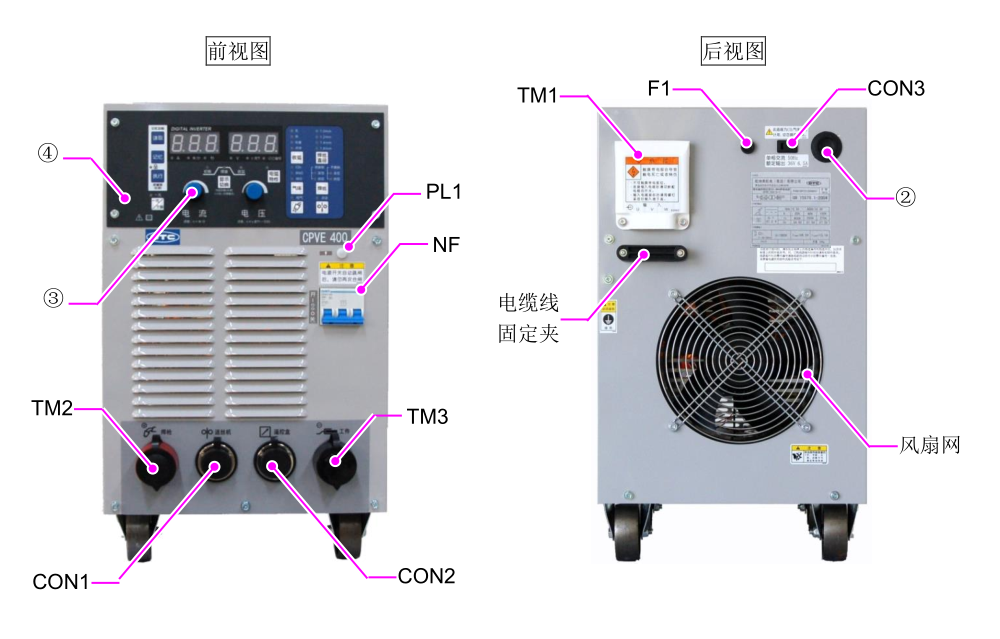

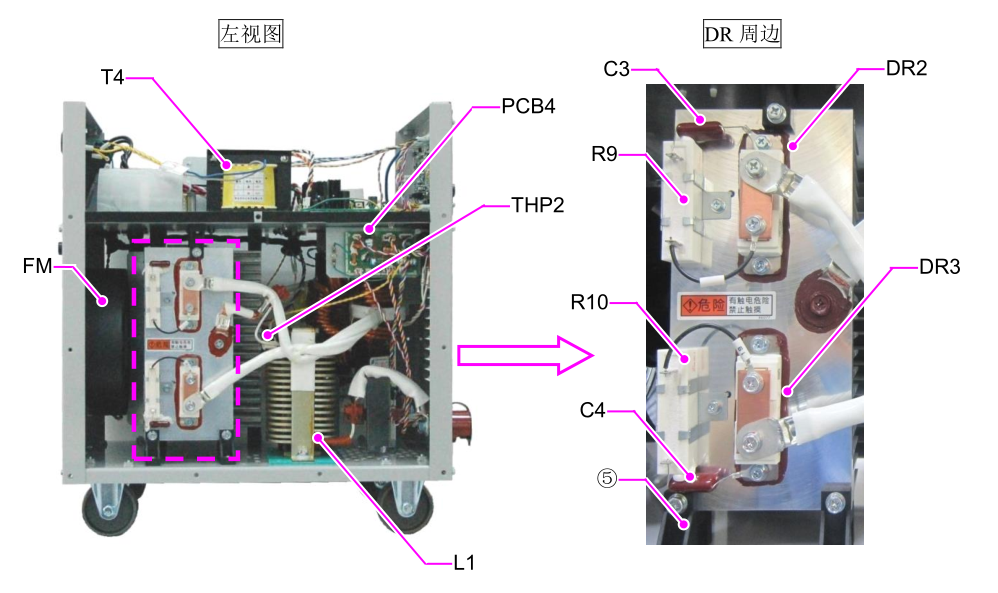

二、 CPVE400 内部结构图与元器件位置标注
请结合下方的实物图及符号（如 PL1, CT1, TR1 等），在第三部分的表格中查询精确的型号。
三、 CPVE400 全配件型号与规格详单 (45项)
本表涵盖了设备的开关、模块、线圈、主板及辅件。请使用 Ctrl + F (Windows) 或 Command + F (Mac) 快速搜索您需要的零件符号或名称。
| 图纸符号 | 零部件名称 | OTC 原厂型号 | 参数规格明细 |
|---|---|---|---|
| NF | 空气开关 | 4614-0848 | DZ47-60D40A |
| LF | 滤波器 | P30130H01 | P30130H01 |
| PL1 | 电源指示灯 | 4600-366 | N46010A7KW-01 |
| DR1 | 整流桥 | 100-1393 | MDS75-16 |
| DR2～3 | 快速二极管模块 | 100-2135 | BD150N04FZ |
| TR1, TR2 | IGBT 模块 | 100-2134 | GD75HFU120C1S |
| CT1 | CT (电流互感器) | 100-0851 | QW-W00050 |
| CT2 | 霍尔元件 | P30110L04 | P30110L04 |
| L2 | 滤波线圈 | 4739-543 | E04RA3100190100 |
| T1 | 逆变主变压器 | P30130B00 | P30130B00 |
| T2 | 控制变压器 | QW-W00123 | QW-W00123 |
| T3 | 控制变压器 | QW-W00128 | QW-W00128 |
| T4 | 控制变压器 | QW-W00124 | QW-W00124 |
| L1 (CPVE400) | 直流电抗器 | P30130C00 | P30130C00 |
| L1 (CPVE400S) | 直流电抗器 | P30151C00 | P30151C00 |
| THP1 | 温控开关 | 100-0931 | KSD301-PM6-80/3-NC(#250) |
| THP2 (CPVE400) | 温控开关 | 100-0932 | KSD301-PH-110/3-NC(#250) |
| THP2 (CPVE400S) | 温控开关 | 100-2267 | KSD301-PH-85/3-NC(#250) |
| FM | 散热风机 | 100-0933 | 200FZY3-S |
| R1～4 | 压敏电阻 | 100-175 | TND14V-911KB0LLAA0 |
| R5～8 | 碳膜电阻 | 100-0935 | CFS1/4CT52A102J |
| R9, 10 | 无感水泥电阻 | 100-1403 | RX27N4V-30W-5R1J |
| R11 | 水泥电阻 | 100-0672 | RX27-4V-40W-1R-J |
| C1a, b | 高压薄膜电容 | 100-1953 | MFD-DA01 DC1200V-20UF |
| C3, 4 | 薄膜电容 | 100-1396 | CBB81-2000V-223J |
| F1 | 保险丝 | 100-0936 | RFI-32 6X30F8A250V |
| SH | 分流器 | 100-0938 | 60mV 400A |
| RY | 控制继电器 | 4341-206 | G6A-274P DC24V |
| TM1 | 输入端子排 | K3904B00 | K3904B00 |
| — | 输入端子保护盖 | K3904C00 | K3904C00 |
| TM2 | 正极输出端子(+) | 100-1292 | EDZ95b(R) |
| TM3 | 负极输出端子(-) | 100-1291 | EDZ95b(B) |
| TM4 | 信号端子台(12P) | 100-2057 | TB-1512 |
| L3 | 小滤波线圈 | 4739-497 | E04RA400270150 |
| CON1 | 通讯插座 (4芯) | 4730-006 | DPC25-4BP |
| CON2 | 通讯插座 (6芯) | 4730-010 | DPC25-6BP |
| CON3 | 遥控盒插座 | 100-0681 | RU-02(B99) |
| PCB1 | 中央控制线路板 | P30110P | P30110P00 |
| PCB2 | 送丝驱动线路板 | P30110Q | P30110Q00 |
| PCB3 | 逆变驱动线路板 | P30066S | P30066S00 |
| PCB4 | 辅助滤波线路板 | P30110R | P30110R00 |
| PCB5 | 接口信号线路板 | P30110X | P30110X00 |
| ① | 附膜橡胶堵 | W-W03637 | W-W03637 |
| ② | 附膜橡胶堵 | 100-0945 | QW-W00016 |
| ③ | 前面板调节旋钮 | 100-2133 | KN-21-6Y(蓝色) |
| ④ | 操作面板保护膜 | P30130W02 | P30130W02 |
| ⑤ | 大散热片安装支架 | QW-W00116 | QW-W00116 |
