OTC Daihen 欧地希 AF4012C 送丝机组装部品 (L11236C00) 核心构造解析
在 OTC DAIHEN (欧地希) 的自动化弧焊系统中，AF4012C 是一款高精度的工业级送丝机。其代号为 L11236D00 的组装部品总成，位于送丝轮驱动核心区的前端，是确保焊丝能够精准、平稳进入同轴主电缆的咽喉要道。
虽然该组件内部的零件数量不多，但包含了诸如 K5439C00 加压轮、L10595C01 中央导丝管 等极其核心的送丝承压件与导向件。如果在日常维保中装配错误或未及时清理磨损件，极易引发电弧不稳或送丝打滑。请严格对照下方的官方原厂分解图与配件型号清单进行采购与更换：

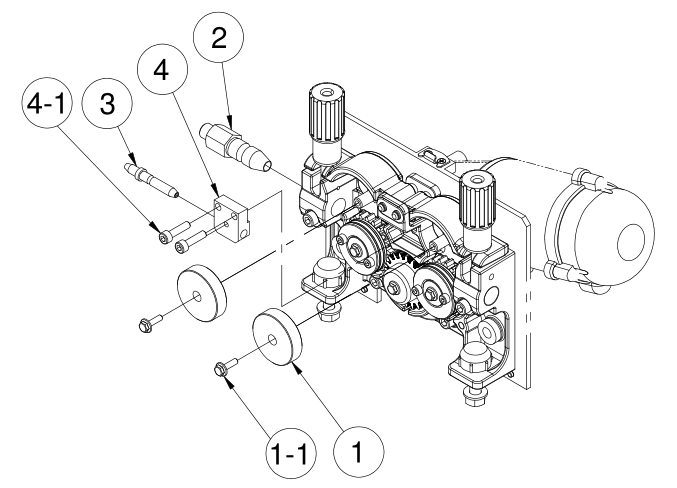

📷 图1：OTC Daihen (欧地希) 送丝机 AF4012C 组装部品 (L11236C00) 内部结构原厂分解图
二、L11236C00 组装部品总成原厂零部件详细型号对照表
请仔细核对上方分解图中的对应数字序号（1 至 4-1）。本数据表格采用高清晰实体线与交替斑马纹设计，确保维保人员能精准查阅并采购所需的核心五金件：
| 图片序号 | 官方订货型号 | 配件标准名称 | 功能备注与规格说明 |
|---|---|---|---|
| 1 | K5439C00 | 加压轮 | 配合主动送丝轮，为焊丝提供恒定下压力的核心精密滚轮。 |
| 1-1 | — | 十字孔六角螺栓 | 固定加压轮的标准高强度紧固五金件。 |
| 2 | L7810D04 | 导向筒(1) | 初步引导焊丝平稳进入加压区域的金属导管。 |
| 3 | L10595C01 | 中央导丝管 | 位于两个送丝轮中间，防范焊丝弯折打结的核心过线管。 |
| 4 | L10595C02 | 导向模块 | 承载和固定中央导丝管的底座模块。 |
| 4-1 | — | 内六角螺栓 | 锁紧导向模块的标准紧固五金件。 |
* 采购提示：表格中型号显示为“—”的项目代表其为标准五金螺丝附件，无独立订货代号，一般可通过五金规格匹配或随主组件成套供应。
💡 送丝机组装部品车间现场维保与防错核心规范：
- 中央导丝管（L10595C01）的隐性堵塞与磨损： 中央导丝管处于四个送丝轮的包夹中心，是剥落的镀铜粉尘和铁锈最容易堆积的死角。如果长期不清理，粉尘会结块导致送丝阻力剧增（引发
E-210过载报警），甚至将导丝管内壁磨出深沟，刮伤新焊丝。必须在每次更换盘装焊丝时，拆下该模块进行彻底的高压吹扫。 - 加压轮（K5439C00）轴承的卡滞检查： 加压轮内部通常含有微型精密轴承，依靠弹簧压紧焊丝进行被动旋转。如果在粉尘环境中轴承干涸卡死，加压轮将从“滚动摩擦”变成“滑动摩擦”，不仅会在瞬间磨平轮面，还会将焊丝压扁。点检时请用手拨动加压轮，确保其旋转极度顺滑且无明显径向旷量。
- 安装同心度校准： 重新组装
L7810D04导向筒与L10595C01中央导丝管时，必须保证两者与前后送丝轮的线槽处于绝对的同心直线上。任何轻微的错位偏斜，都会导致焊丝在高速输送时产生微弯折，进而引起枪尖电弧的周期性剧烈抖动。
