OTC Daihen P500L 焊机凭借其优异的电弧控制性能，广泛应用于各类钢结构的焊接。针对 CO₂ 气体保护焊中的横向角焊缝，参数设置直接决定了焊缝成型质量。以下是由安徽欧杰自动化整理的 P500L 标准焊接工艺参数表，供技术人员参考。
OTC P500L CO₂ 横向角焊缝参数速查表
下表数据适用于不同板厚情况，请在作业前根据实际工况微调：

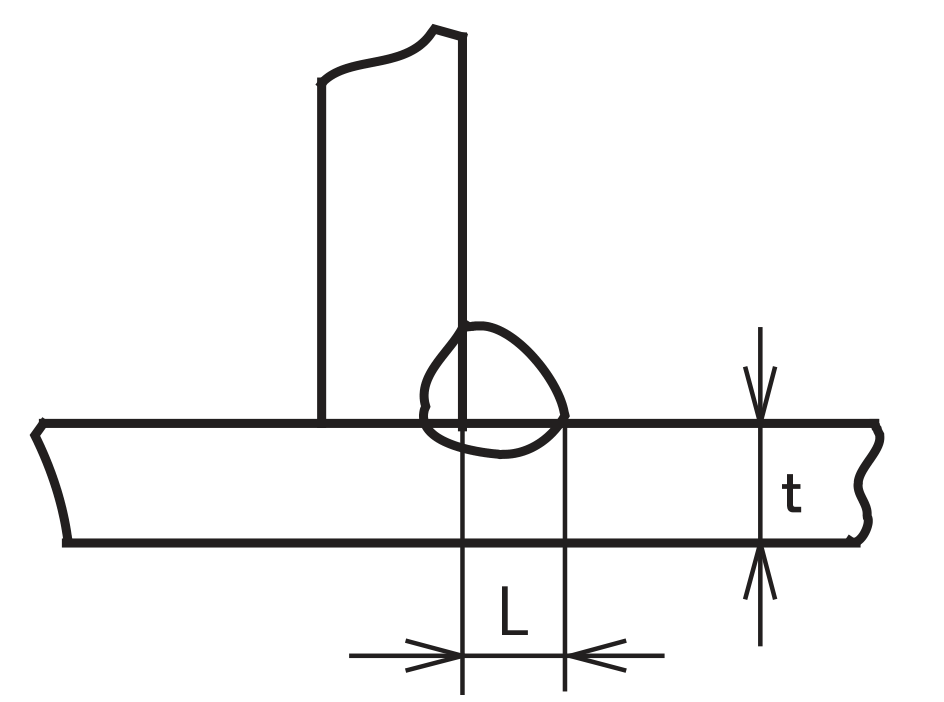

| 板厚 t(mm) | 角长 L(mm) | 焊丝直径(mm) | 电流(A) | 电压(V) | 速度(cm/min) | 气流(L/min) |
|---|---|---|---|---|---|---|
| 1.2 | 2.5-3.0 | 0.9/1.0 | 70-100 | 18-19 | 50-60 | 10-15 |
| 1.6 | 2.5-3.0 | 0.9-1.2 | 90-120 | 18-20 | 50-60 | 10-15 |
| 2.0 | 3.0-3.5 | 0.9-1.2 | 100-130 | 19-20 | 50-60 | 15-20 |
| 2.3 | 3.0-3.5 | 0.9-1.2 | 120-140 | 19-21 | 50-60 | 15-20 |
| 3.2 | 3.0-4.0 | 0.9-1.2 | 130-170 | 19-21 | 45-55 | 15-20 |
| 4.5 | 4.0-4.5 | 1.2 | 190-230 | 22-24 | 45-55 | 15-20 |
| 6.0 | 5.0-6.0 | 1.2 | 250-280 | 26-29 | 40-50 | 15-20 |
| 9.0 | 6.0-7.0 | 1.2 | 280-300 | 29-32 | 35-40 | 15-20 |
| 12.0 | 7.0-8.0 | 1.2 | 300-340 | 32-34 | 30-35 | 20-25 |
参数设置注意事项
- 气体保护：CO₂ 流量需随板厚增加，建议厚板焊接时适当提高流量。
- 焊接速度：过快会导致焊缝成型不饱满，过慢则易产生过热变形。
- 原厂配件：使用原装导电嘴与喷嘴，有助于维持稳定的电弧。
