OTC Daihen 欧地希 AII-B4 / A2-B4 机器人本体机械构造与核心配件解析
在 OTC DAIHEN (欧地希) 的自动化焊接产品线中，AII-V4 / A2-B4 是一款专为薄板、复杂空间高速焊接打造的 4kg 负载高动态响应机器人。其下位基座（J1-J3轴）采用了高精度的 RV 减速机 承受频繁的高速急停，而上位手臂（J4-J6轴）则采用了微型 谐波减速机 以追求极致的轻量化与灵活性。
由于 B4 系列追求极高的节拍速度，其各轴减速机内部的润滑脂、电机抱闸以及传动皮带的疲劳周期会相对更短。进行定期大修（如更换减速脂、皮带张紧、更换内部高柔性电缆等）时，请务必严格对照下方的官方原厂分解图与各轴配件型号清单进行操作，切勿混用油脂或盲目拆装：

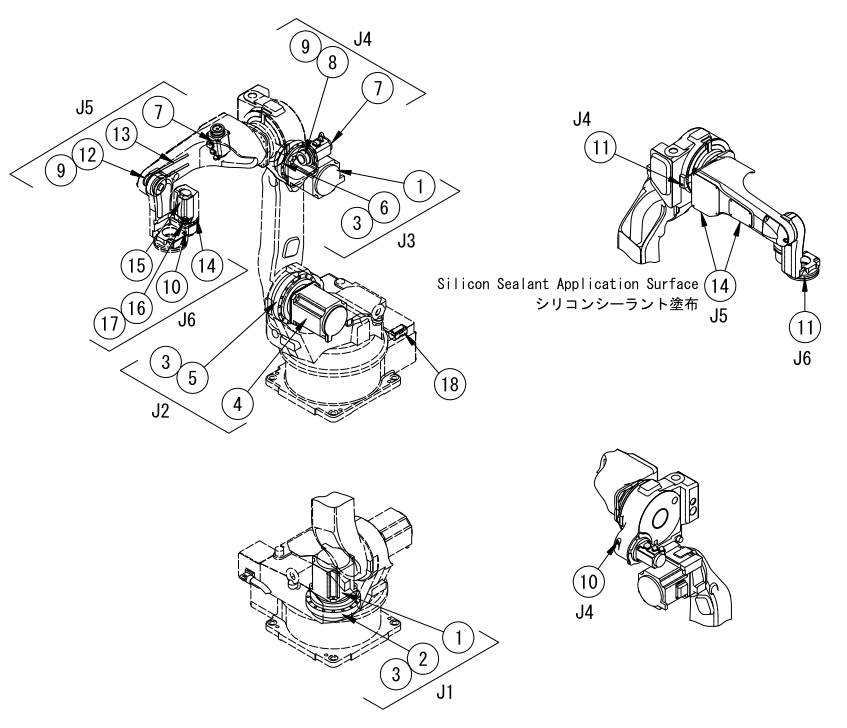

📷 图1：OTC Daihen (欧地希) AII-B4 / A2-B4 工业机器人完整本体机械分解图
二、AII-B4 / A2-B4 本体各轴核心零部件详细型号对照表
为了方便车间设备科查阅，我们已将 J1 至 J6 轴的动力单元、减速单元及线缆辅件汇总为一张全局综合矩阵表。请对应图1中的带圈数字序号进行精密核对：
| 所属部位 | 图片序号 | 官方订货型号 | 配件标准名称 | 功能属性与维保备注 |
|---|---|---|---|---|
| J1 轴 (旋转底座) |
① | W-L02149 | 交流伺服电机 | 提供底座水平回转主动力。 |
| ② | L10725G00 | RV 减速机 | 高刚性基座减速器。 | |
| ③ | 100-0624 | 润滑脂 | RV减速机专用液态减摩脂。 | |
| J2 轴 (大臂俯仰) |
④ | W-L02150 | 交流伺服电机 | 提供大臂前后摆动主动力。 |
| ⑤ | L10725F00 | RV 减速机 | 承受大臂重力倾矩的减速器。 | |
| ③ | 100-0624 | 润滑脂 | RV减速机专用液态减摩脂。 | |
| J3 轴 (小臂俯仰) |
① | W-L02149 | 交流伺服电机 | 提供小臂上下摆动主动力。 |
| ⑥ | L10725E00 | RV 减速机 | 驱动前臂仰角的减速器。 | |
| ③ | 100-0624 | 润滑脂 | RV减速机专用液态减摩脂。 | |
| J4 轴 (手臂旋转) |
⑦ | W-L02148 | 交流伺服电机 | 提供手臂轴向自转主动力。 |
| ⑧ | W-L02034 | 谐波减速机 | 紧凑型柔轮谐波减速器。 | |
| ⑨ | 2670-052 | 润滑脂 | 谐波专用柔性润滑油脂。 | |
| ⑩ | 2670-017 | 润滑脂 | 齿轮腔或轴承补充润滑脂。 | |
| ⑪ | 2670-017 | 润滑脂 | 齿轮腔或轴承补充润滑脂。 | |
| J5 轴 (手腕俯仰) |
⑦ | W-L02148 | 交流伺服电机 | 控制焊枪上下摆动角。 |
| ⑫ | L10725H00 | 谐波减速机 | 腕部高精谐波减速器。 | |
| ⑬ | W-L02051 | 同步皮带 | 连接电机与减速机的传动齿形带。 | |
| ⑭ | 2670-015 | 润滑脂 | 指定润滑脂。 | |
| ⑨ | 2670-052 | 润滑脂 | 谐波减速机专用润滑脂。 | |
| J6 轴 (法兰旋转) |
⑮ | W-L02147 | 交流伺服电机 | 控制焊枪法兰自转。 |
| ⑯ | W-L02036 | 谐波减速机 | 末端法兰高精谐波减速器。 | |
| ⑭ | 2670-015 | 润滑脂 | 指定润滑脂。 | |
| ⑰ | 2670-053 | 润滑脂 | 谐波减速机专用润滑脂。 | |
| ⑩ | 2670-017 | 润滑脂 | 补充润滑脂。 | |
| ⑪ | 2670-017 | 润滑脂 | 补充润滑脂。 | |
| 线缆与辅件 (全局) |
— | L10460F00 | 电缆组件(1) | 主体后部～上臂的通信主轴电缆。 |
| — | L10470F00 | 电缆组件(2) | 上臂内 J5、J6 轴电机飞线。 | |
| — | L10470G00 | 电缆组件(3) | 上臂内 J5、J6 轴辅助电缆。 | |
| — | L10470H00 | 电缆组件(4) | 上臂内 J6 轴专用电缆。 | |
| — | L10470C00 | J5轴单元组件 | J5轴机械模块总成。 | |
| — | L10470B00 | J6轴单元组件 | J6轴机械模块总成。 | |
| — | L10460R00 | 功率电缆 | J1 内部伺服供电强电线。 | |
| — | L10460S00 | 功率电缆 | 从 J2 到上臂的伺服供电线。 | |
| ⑱ | 100-2147 | 电池 (绝对值) | 维系编码器机械零点坐标的后备锂电池。 |
* 提示：表格中“图片序号”为“—”的项目代表其为隐蔽在本体内部的线束组件，无法在外部骨架分解图中直观标出，请依据原厂手册执行拆换。
💡 AII-B4 / A2-B4 高速机器人大修与维保防错红牌警告：
- 减速机换脂（强制排压工艺）： B4 系列机器人运行速度极快，减速机腔内发热量大。在加注新油脂（如 100-0624）时，必须同时打开注油口和排油口，并在加注后让机器人各轴以 30% 低速运转 20~30 分钟进行彻底的“排压”。若未排净内腔的高压空气便封死油堵，运转时膨胀的空气会瞬间顶破伺服电机的骨架油封，导致油脂大量倒灌并彻底烧毁交流马达线圈。
- 高频启停与 J5/J6 皮带的疲劳断齿： B4 机型手腕部分的 J5、J6 轴传动皮带（W-L02051）需长期承受高频短距离急停急起。如果在维保时皮带张力过松，极易发生“跳齿”，导致焊枪 TCP 瞬间严重偏离；如果张力过紧，则会压碎电机主轴的微型轴承。更换皮带时必须使用专业的音波张力计，将其精确调整至官方维修手册规定的 Hz 频率内。
- 绝对值电池（100-2147）的带电快换法则： 位于底座内侧的后备电池维系着机器人 6 个轴的空间绝对位置记忆。绝不可在控制柜切断主电源的情况下拔下旧电池！ 一旦在断电时拔出，所有编码器原点坐标将瞬间清零。更换
100-2147电池时，必须保证系统处于通电开启状态，并在拔下插头后的极短时间内插入新电池。
