OTC Daihen 欧地希机器人同轴电缆（一线式电缆）核心构造与功能解析
在 OTC DAIHEN (欧地希) 全自动弧焊工作站中，连接送丝机与焊枪前端（防碰撞传感器）之间的粗壮黑色线缆被称为同轴电缆（Coaxial Cable，现场常俗称“一线式电缆”或“枪尾线”）。它是整个焊接工艺能够顺畅执行的“生命大动脉”。
同轴电缆之所以被称为“一线式”，是因为其内部以极高的工业集成度，将四大维度的介质传输通道完美包裹在了一条高柔韧性、抗阻燃的外护套之内：
1. 动力传导： 内置大截面积纯铜编织网，承载高达数百安培的脉冲焊接主电流平稳传输至导电嘴。
2. 流体传输： 内嵌耐高压软管，确保 CO2 或氩气混合保护气体无泄漏、无阻断地送达焊接熔池。
3. 焊丝引导： 中心为可抽换的空心导丝内衬管，保障钢丝或铝丝在机械手高动态扭转下的极低阻力进给。
4. 安全反馈： 夹带连接焊枪防碰传感器（Shock Sensor）的高保真屏蔽微动信号线，遭遇撞枪时秒级急停。

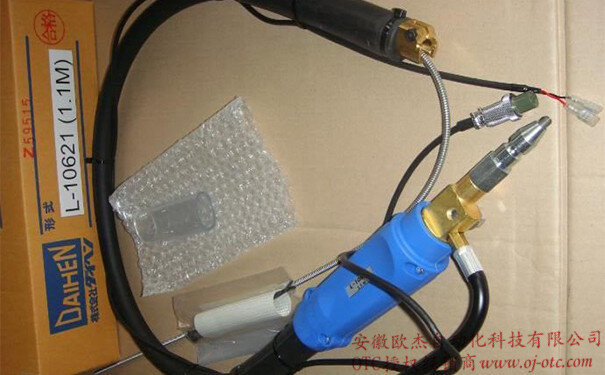

📷 图1：OTC Daihen (欧地希) 机器人高柔性同轴电缆（示例型号 L10621）实物全貌
二、常用 OTC 同轴电缆型号矩阵与物理匹配要求
不同机械臂展（如 1.4米 vs 2.0米）、不同布线空腔结构（如内走线 V8 系列与外走线 B6 系列）的 OTC 机器人，其所需的同轴电缆在总长度、法兰接口尺寸及抗扭力学设计上均有严格区分。在申购更换前，请务必核对原厂型号铭牌：
📷 图2：OTC 机器人同轴电缆两端连接法兰与机械端口构造图示
| 常见官方型号代码 | 物理特征与长度 | 典型适配 OTC 机器人机型与应用场景 |
|---|---|---|
| L-10621 系列 | 标准长度 / 外置走线 | 常用于标准 1.4 米臂展的经典外置线缆机型（如 FD-B6、AII-B4 等）。 |
| L-10638 系列 | 加长规格 / 外置走线 | 专为 2.0 米长臂展外走线机器人设计（如 FD-B6L），满足大跨度伸展需求。 |
| L-10641 系列 | 特殊铠装 / 内置中空走线 | 针对中空手臂机器人（如 FD-V8、FD-V6S）定制，需承受极高频的内部摩擦与扭绞应力。 |
| L-10624 系列 | 特种重载水冷型 | 内部额外集成双向冷却水循环回路，专供 500A 大电流连续重载水冷焊枪系统使用。 |
三、同轴电缆的物理衰减风险与车间维保警戒线
同轴电缆在机器人的高频扭转和翻折中不断承受着剧烈的机械疲劳，属于长周期的重度易损件。如果疏于定检，极易导致生产线发生严重的连锁宕机故障。
💡 工业现场同轴电缆疲劳诊断与报警排查核心规范：
- 物理寿命与送丝内衬管的单独更换： 在标准 24 小时两班倒高稼动率下，同轴电缆的外部柔性护套和气管、动力线通常可服役 1.5 到 2 年。但其核心内部的导丝软管（内衬管）属于高频耗材。由于不断受到硬质焊丝的高速刮擦，极易在弯曲死角产生划沟与铁粉堆积。必须每 3-6 个月将内管抽出进行高压空气清理，磨损严重时需单独购买内衬管进行快换。
- 警惕 E-210 与 A5016 致命连锁报警：
• E-210 (送丝异常)： 如果同轴电缆过度弯曲或内部导丝管破损，会导致送丝阻力呈指数级上升，送丝马达严重过载从而在焊机端抛出 E-210 故障，引发断弧或焊丝爆断回烧导电嘴。
• A5016 (防碰撞动作)： 若电缆长期受力扭绞，导致内部那根极细的微动传感器信号线隐性断裂，系统会误判为发生剧烈撞枪，控制柜瞬间锁死并强制弹出 A5016 报警。 - 起弧困难与气孔问题： 内部纯铜编织网若发生大面积断股，会导致焊接主电流的传输阻抗剧增，起弧瞬间能量急剧跌落造成“引弧失败”；若内置气管发生微细沙眼漏气，则会使焊缝失去气体保护，生成密集的氧化气孔。
🛠️ 快速获取各型号同轴电缆、导丝内衬管与原厂技术支持
为避免由于一根老化的电缆导致整条自动化焊接生产线停工，企业维保部门应建立严苛的线缆定检与备库机制。无论您需要采购整根全新的一线式同轴电缆（如 L10621、L10641）、单独的高耐磨全氟内衬管，还是排查顽固的 E-210 / A5016 故障代码，欢迎提供您现场的机器人铭牌型号，直接联系我们获取最新的官方标准出厂报价与实时现货直发服务：
