OTC Daihen 欧地希机器人非原点状态下编码器修正的技术背景
在工业现场维保中，我们经常会遇到机器人因为各种突发状况（如电池耗尽、信号闪断）导致绝对值编码器数据丢失。最理想的复位状态是机械臂刚好停留在标准的“机械原点（即执行 9999 原点程序后的位置）”。
然而，实际生产中，机器人往往是在非原点位置（如轨迹中途、深腔内部或发生撞击停机后）突然报编码器异常。此时，由于系统已经失去了对当前空间坐标的追踪能力，传统的原点复位方法将完全失效。如果在错误的姿态下盲目执行常规复位，会导致机器人原有程序的所有轨迹发生灾难性的整体物理偏移。
本文为您提供一套严谨的非原点状态下编码器修正双阶段图文操作指南。请设备维护人员严格按照以下示教器步骤进行逐步恢复：
一、第一阶段：进入高级特殊专家模式与编码器软件复位
由于编码器修正涉及到底层控制常数的改写，属于高危操作，必须首先突破系统的安全保护等级。请按照以下图文步骤在操作盒或示教器上进行点击：

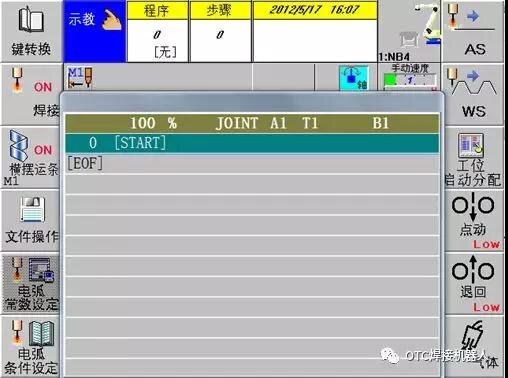

进入控制系统开机主界面
确认控制柜电源正常开启，等待示教盒完全载入系统，进入常规的开机监视或手动运行主界面。
Step-01：示教盒系统载入就绪界面
按下键盘上的【R】复位键
在示教盒实体按键区，按下带有【R】标识的复位按键，调出隐藏的系统命令输入对话框。

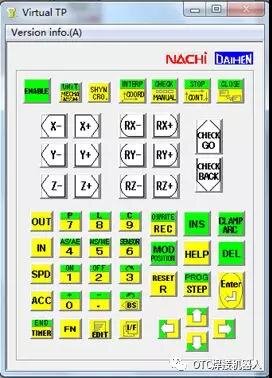

Step-02：按下R按键激活特殊指令输入
通过数字键输入暗码【314】
在弹出的指令输入框中，通过示教器键盘依次精准输入 OTC 官方底层安全解锁代码：314。

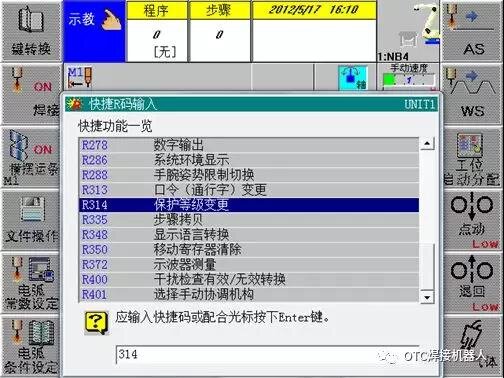

Step-03：输入特种解锁暗码 314
按实体【确认/ENTER】键提请变更
检查输入的数字无误后，按下示教盒右下角的【ENTER】确认键，系统将跳转至保护等级变更为专项输入窗。
Step-04：按下确认键提交等级变更申请

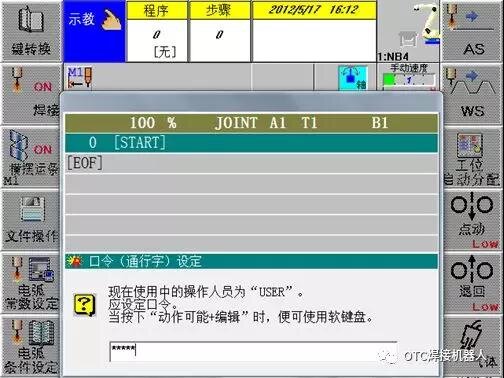

输入专家级安全密码【12345】
在随即弹出的 Password 密码输入框内，键入 OTC 专家级通行密码：12345，随后再次点按确认键。
Step-05：键入专家通行口令 12345

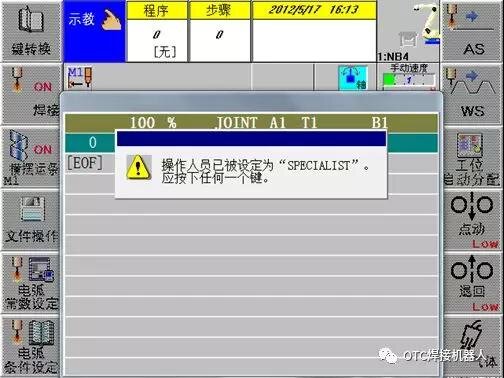

确认安全等级成功切换至【SPECIALIST】
此时屏幕会显示保护等级已成功变更为最高特权级 SPECIALIST（专家模式）。点击屏幕任意位置或按任意按键返回主菜单。
Step-06：系统已处于 SPECIALIST 特权模式

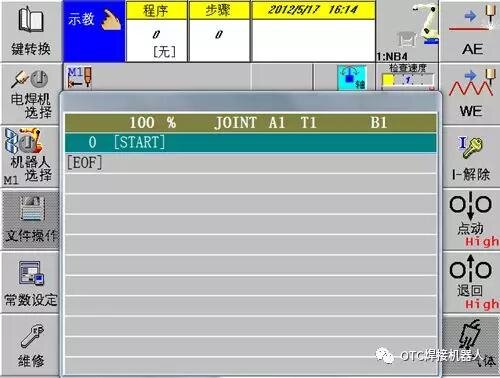

组合键【动作可能 + F5】进入常数设定
用左手紧按住示教盒背侧或正面的【动作可能/Enable】安全开关，右手同步点按【F5 常数设定】快捷键，强行唤醒底层设定菜单。
Step-07：进入全数字常数设定树状菜单
光标下移至第3项【机械常数】并确认
使用方向键将高亮光标向下移动到第三主菜单项——【机械常数】，点按确认键进入子目录。

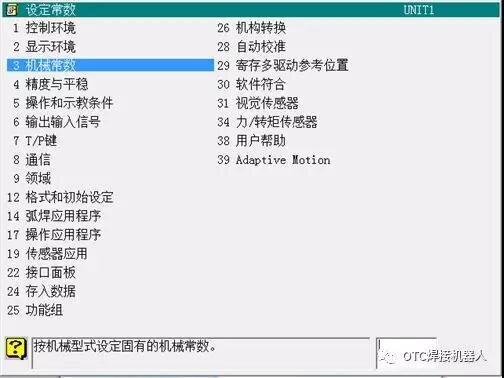

Step-08：选中并进入机械常数底层控制项
继续下移至第4项【编码器修正】并确认
在机械常数子菜单内，精准将光标停留在第四子项——【编码器修正】，点按确认进入核心修正参数矩阵界面。

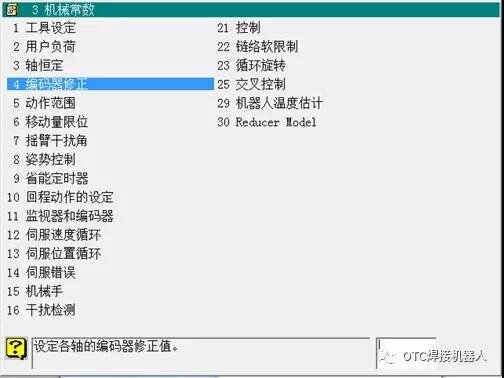

Step-09：进入编码器脉冲修正参数修改页
点按底部的【F9 编码器复位】功能按键
进入界面后（此时显示的各项数据均为原非点状态下的残存错误数值），直接点按示教盒底部的快捷功能键——【F9 编码器复位】。

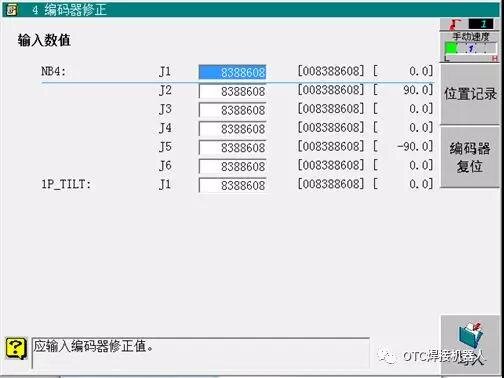

Step-10：执行 F9 命令开启编码器重置进程

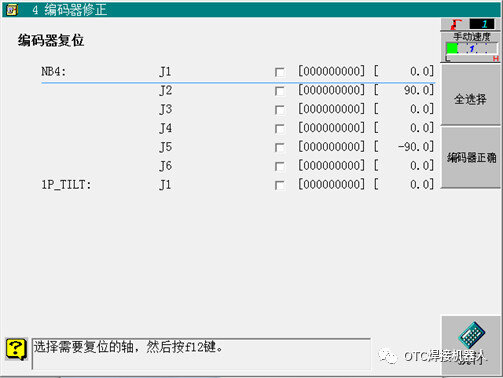

点按【F7 全选择】覆盖机器人所有轴
为了保障机器人整体坐标系的重构，在此界面下直接点按【F7 全选择】，将 J1 至 J6 所有关节轴全部处于高亮勾选重置状态。

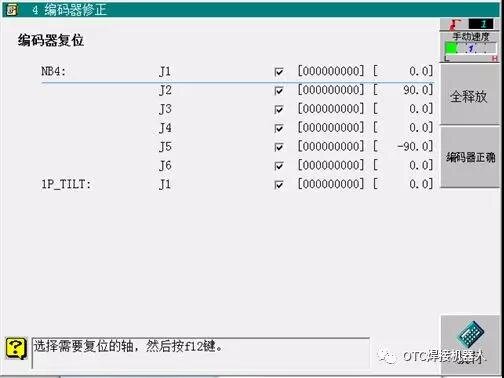

Step-11：全选 J1-J6 所有关节轴
按【F12 执行】并确认，断电完全重启
点按【F12 执行】并勾选确认。**注意：如果系统弹出“请断开运转准备”提示，请立刻按下操作盒上的紧急停止大蘑菇头开关**。完成软件重置后，必须彻底关闭控制柜主电源，等待 10 秒后重新开机，使控制主板彻底刷新零位寄存器。
Step-12：执行 F12 完成软件层面的清除动作
二、第二阶段：各轴机械标尺绝对对准与空间位置纪录写入
完成软件层的刷新后，由于系统当前处于非原点的任意物理姿态，我们需要将机器人手动拉回物理原点，并进行物理与数字坐标的“终极绑定”：
手动单轴坐标移动，严苛对准每一轴的物理红三角标尺
重新开机后，将运行模式切换至手动低速状态。切换到【轴坐标】移动模式，**极其耐心地逐一转动 J1、J2、J3、J4、J5、J6 各个轴，直到每一轴本体骨架上的物理红三角对齐刻度线（标尺点）实现完美的绝对直线对齐**。这是决定后续轨迹精度不飘移的关键物理步骤！

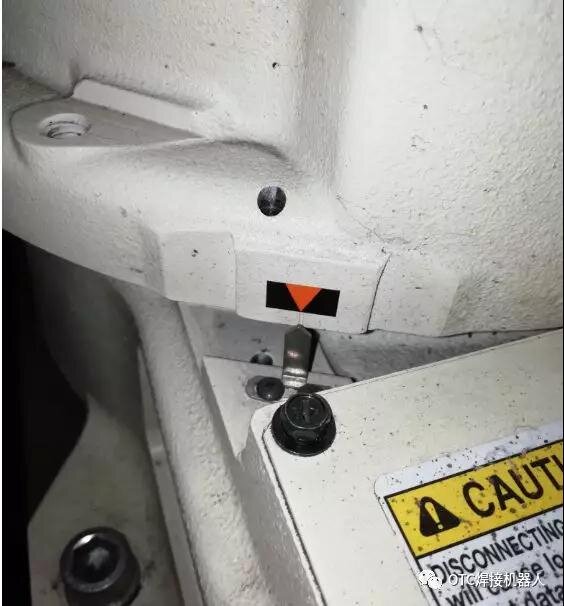

Step-13：人工肉眼精确微调，对准每一轴骨架标尺
再次重复前置步骤，重新进入【编码器修正】参数页
保持机械臂对准物理零位绝对静止。再次利用组合键【动作可能 + F5】-> 【机械常数】 -> 【编码器修正】路径，二次重新进入修正数据页。
Step-14：保持物理原点静止，再次进常数页
选中【位置纪录】并执行【写入】重构生命线
在界面上光标移动至【位置纪录】功能项，点按确认并执行【写入】命令。同样如果系统抛出断开运转准备提示，按下急停蘑菇头即可。写入完成后，**最后执行一次全系统的关电、彻底开机重启**。至此，机器人的原有加工程序空间位置信息将彻底完成无损复位，系统重获新生！

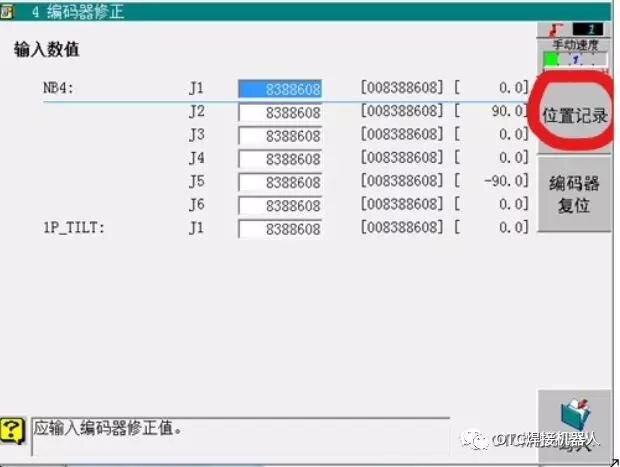

Step-15：写入物理坐标数据，彻底激活原有焊接程序
💡 工业现场非原点状态大修与编码器恢复防错红牌警告：
- 严禁在物理标尺未对准前盲目执行“位置纪录写入”： 步骤 15 的写入动作，是告诉系统“当前姿态就是物理 0 度原点”。如果您的步骤 13 敷衍了事，在机械臂处于歪斜、没对齐红三角的姿态下强行点击了“写入”，控制柜将会把这个畸形姿态固化为新原点。接下来一旦运行您原本高精度的焊接轨迹程序，机器人会因空间逻辑错乱发生剧烈的物理侧翻、甚至全速撞击周边的安全围栏和工装定位销，造成机电系统彻底报废！
- 防范断电拔电池的致命连锁反应： 之所以会发生如此复杂的非原点修正，往往是因为维保人员在更换机器人后备锂电池（控制柜基板电池或本体轴电池）时，违反了“必须带电更换电池”的硬性规定，在关机断电情况下拔下电池，导致多轴绝对值编码器内存瞬间清零。在此严正警告：**未来任何时候更换编码器后备电池，必须保持机器人控制柜处于通电亮灯状态**，剪断扎带执行快速快换，方可彻底避免此类非原点大修。
