OTC Daihen 欧地希 FD-B15 机器人本体机械构造与核心配件解析
在 OTC DAIHEN (欧地希) 的自动化应用体系中，FD-B15 是一款极其硬核的 15kg 大负载、内藏线（同轴线缆穿管） 工业机器人。由于拥有高达 15kg 的腕部有效载荷，它不仅能搭载重型水冷焊枪，更游刃有余地应对激光拼焊、中大型工件搬运。其底座（J1-J3轴）采用了高抗扭矩的 摆线减速机 / RV 减速机，而为了实现同轴管线包内部穿梭，手腕部（J4-J6轴）创新性地集成了 中空谐波减速机 与多组高强度的交叉滚子轴承。
内藏线结合大负载的物理特性，要求维保人员在执行定期大修（如补充 100-0624 摆线脂、校对双组正时皮带、抽换 L10974T00 内部总线电缆）时，必须具备极高的装配精度。请务必严格对照下方的官方原厂分解图与各轴配件型号清单进行操作，切勿错加油脂或盲目拆解精密腕部组件：

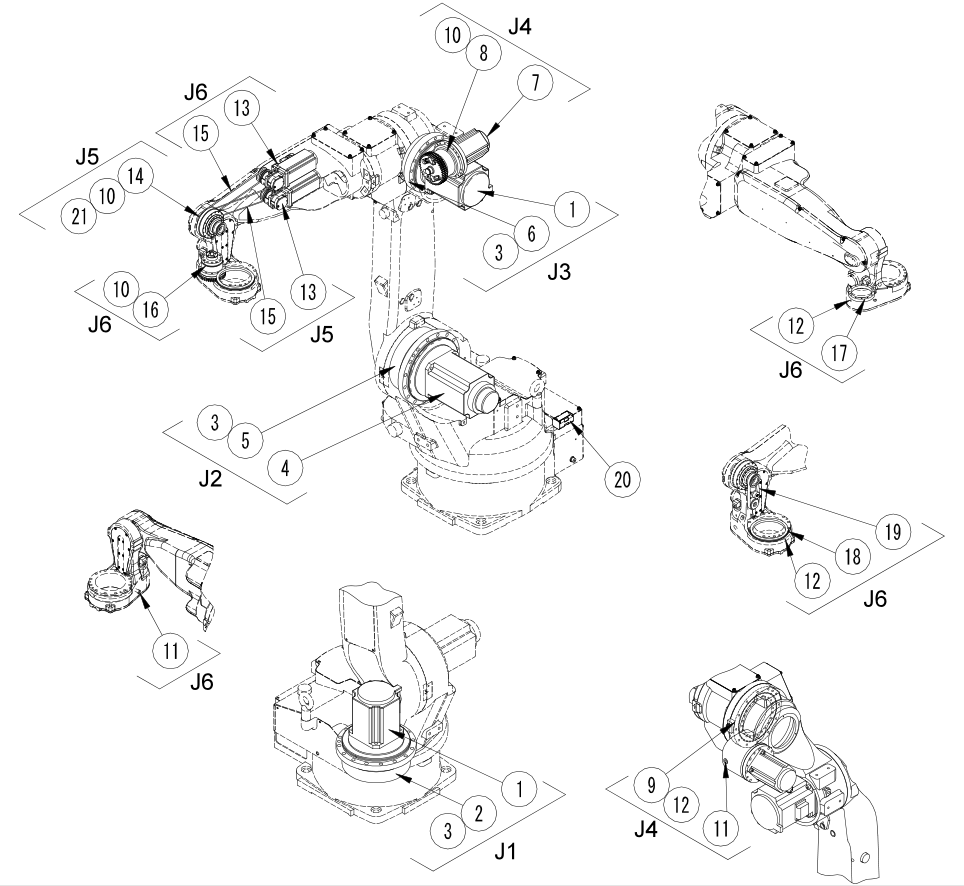

📷 图1：OTC Daihen (欧地希) FD-B15 工业机器人完整机械零部件配置图
二、FD-B15 本体各轴核心零部件详细型号对照表
为了方便车间设备科查阅，我们已将 J1 至 J6 轴的动力单元、减速单元及线缆辅件汇总为一张全局综合矩阵表。请严格对应图1中的带圈数字序号（①-㉚）进行精密核对：
| 所属部位 | 图片序号 | 官方订货型号 | 配件标准名称 | 功能属性与维保备注 |
|---|---|---|---|---|
| J1 轴 (旋转底座) |
① | W-L02641 | 交流伺服电机 | 提供底座大范围水平回转主动力。 |
| ② | W-L02116 | 摆线减速机 | 高刚性大容积基座主减速器。 | |
| ③ | 100-0624 | 润滑脂 | 摆线/RV减速机专用液态减摩脂。 | |
| J2 轴 (大臂俯仰) |
④ | W-L02152 | 交流伺服电机 | 提供大臂前后摆动高扭矩主动力。 |
| ⑤ | W-L02117 | 摆线减速机 | 承受 15kg 负载极限倾矩的核心减速器。 | |
| ③ | 100-0624 | 润滑脂 | 摆线/RV减速机专用液态减摩脂。 | |
| J3 轴 (小臂俯仰) |
① | W-L02641 | 交流伺服电机 | 提供前臂上下挑动主动力。 |
| ⑥ | L10725F00 | RV 减速机 | 驱动前臂伸展的重载减速器。 | |
| ③ | 100-0624 | 润滑脂 | 摆线/RV减速机专用液态减摩脂。 | |
| J4 轴 (手臂旋转) |
⑦ | W-L02151 | 交流伺服电机 | 提供手臂轴向自转主动力。 |
| ⑧ | W-L02427 | 谐波减速机 | 中空内穿线型谐波减速器。 | |
| ⑨ | W-L02551 | 交叉滚子轴承 | 承载多维侧向受力的精密旋转轴承。 | |
| ⑩ | 2670-053 | 润滑脂 | 谐波专用柔性高粘度润滑脂。 | |
| ⑪ | 2670-017 | 润滑脂 | 齿轮腔或轴承补充用润滑脂。 | |
| ⑫ | 100-1491 | 润滑脂 | 局部接触面专用减磨油脂。 | |
| J5 轴 (手腕俯仰) |
⑬ | W-L02404 | 交流伺服电机 | 控制手腕及重型夹具上下摆动。 |
| ⑭ | L10970S00 | J5轴减速机组件 | J5腕部中空高精减速齿轮总成。 | |
| ⑮ | W-L02579 | 正时皮带 | 连接电机与减速机的第一级传动齿形带。 | |
| ⑩ | 2670-053 | 润滑脂 | 减速机专用柔轮润滑脂。 | |
| ㉑ | 100-1025 | 润滑脂 | 指定接触面补脂用润滑油。 | |
| J6 轴 (法兰旋转) |
⑬ | W-L02404 | 交流伺服电机 | 控制末端法兰大扭矩高速自转。 |
| ⑯ | W-L02411 | 谐波减速机 | 末端法兰零背隙中空谐波驱动器。 | |
| ⑰ | W-L02542 | 交叉滚子轴承 | 末端轴主强载十字滚柱轴承。 | |
| ⑱ | W-L02543 | 交叉滚子轴承 | 末端轴辅强载十字滚柱轴承。 | |
| ⑲ | W-L02578 | 正时皮带 | 末端轴第二级传动同步齿形带。 | |
| ⑮ | W-L02579 | 正时皮带 | 末端轴第一级传动同步齿形带。 | |
| ⑩ | 2670-053 | 润滑脂 | 末端高频摩擦副专用减磨脂。 | |
| ⑪ | 2670-017 | 润滑脂 | 交叉滚子轴承腔补充润滑脂。 | |
| ⑫ | 100-1491 | 润滑脂 | 配合面减磨专用。 | |
| 线缆与辅件 (全局) |
— | L10974T00 | 电缆组件(1) | 本体后部至上臂的高柔性主轴电缆。 |
| — | L10974F00 | 电缆组件(2) | 上臂内部专供 J5、J6 轴电机通信飞线。 | |
| — | L10974G00 | 电缆组件(3) | 上臂内部 J5、J6 轴辅助电缆。 | |
| — | L10974C00 | 5, 6轴单元组件 | 手腕部中空机械壳体总成。 | |
| — | L10974H00 | 驱动单元 | J5, J6轴电机、齿轮组装成品件。 | |
| ⑳ | W-L01399 | 电池 (编码器) | 维系编码器机械零点坐标的后备锂电池组。 |
* 提示：表格中“图片序号”为“—”的项目代表其为隐蔽在本体内部的线束套件或总成件，无法在外部骨架分解图中直观标出，请依据原厂手册执行整体拆换。
💡 FD-B15 15kg内藏线机器人大修与维保防错红牌警告：
- 重载减速机换脂（强制排压防油爆）： B15 机型高达 15kg 的有效负载，使其 J1-J3 轴的摆线/RV减速机运转时发热量极大。在加注
100-0624专用脂时，绝对必须同时打开注油孔和排油孔，并在加注后让机器人各轴以 20%-30% 的低速连续空运转 30 分钟进行彻底的“排压”。若未排净内腔的高压空气便强行封死油堵，急剧膨胀的空气会瞬间顶破伺服电机的骨架油封，导致油脂倒灌彻底烧毁马达线圈。 - 中空手腕的管线干涉与“双皮带”跳齿风险： FD-B15 腕部中空以穿过粗大的焊枪同轴电缆。在抽换内部管线包
L10974T00时，如果预留的旋转富余量不足，机器人大角度扭转时会扯死内部线缆，同时反向挤压 J5/J6 轴的双级传动正时皮带（W-L02578/W-L02579）。在重构腕部或更换皮带时，必须使用专业的音波张力计调整其张紧力（Hz值），过松会引发重型焊枪末端定位漂移，过紧则直接压碎双向交叉滚子轴承。 - 编码器电池（W-L01399）带电快换法则： 位于底座内侧的 ㉚ 号电池维系着机器人 6 个轴的空间绝对位置坐标系。绝不可在控制柜切断主电源的情况下拔下旧电池插头！ 一旦在断电时拔出，所有编码器原点记忆将瞬间清零。更换
W-L01399电池时，必须保证控制系统处于通电开启状态，并在拔下插头后的极短时间内插入新电池。
