OTC Daihen 欧地希 FD-B4L 长臂外置线缆机器人本体构造与配件解析
在 OTC DAIHEN (欧地希) 的自动化焊接产品线中，FD-B4L 是一款具备 2.0米超长臂展与外部走线架构 的特种工业机器人。与内藏线机型不同，外部走线允许焊枪具备更大的姿态活动范围，极其适合加工大型箱体、工程机械结构件的深腔或长缝焊接。由于力臂极长，其下位基座（J1-J3轴）采用了高刚性大容积的 摆线减速机 来抗击巨大的杠杆重力倾矩；手腕（J4-J6轴）则集成了紧凑的 谐波减速机 与交叉滚子轴承。
长臂展意味着减速机承受的物理扭矩极其严苛。在进行机器人定期大修（如更换摆线减速机油脂、皮带张紧校准、抽换内部高柔性电缆等）时，请务必严格对照下方的官方原厂分解图与各轴配件型号清单进行操作，切勿混用不同型号的电机与润滑脂：

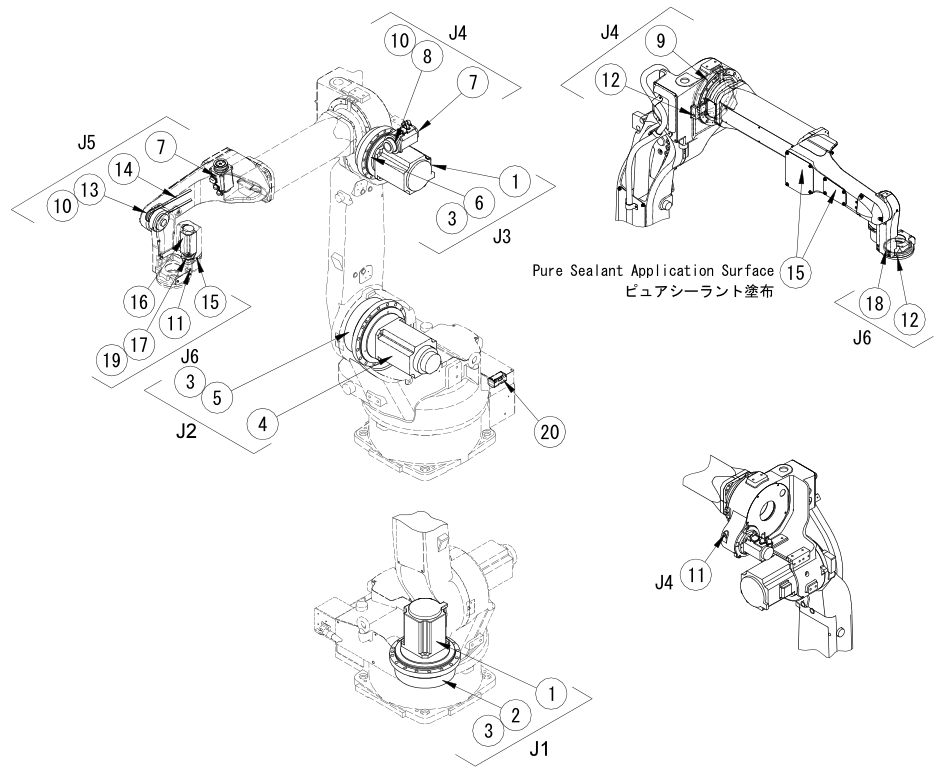

📷 图1：OTC Daihen (欧地希) FD-B4L 长臂工业机器人完整机械分解图
二、FD-B4L 本体各轴核心零部件详细型号对照表
为了方便车间设备科查阅，我们已将 J1 至 J6 轴的动力单元、减速单元及线缆辅件汇总为一张全局综合矩阵表。请严格对应图1中的带圈数字序号（1-20）进行精密核对：
| 所属部位 | 图片序号 | 官方订货型号 | 配件标准名称 | 功能属性与维保备注 |
|---|---|---|---|---|
| J1 轴 (旋转底座) | ① | W-L02641 | 交流伺服电机 | 提供底座大范围水平回转主动力。 |
| ② | W-L02116 | 摆线减速机 | 高刚性大容积基座主减速器。 | |
| ③ | 100-0624 | 润滑脂 | 摆线减速机专用液态减摩脂。 | |
| J2 轴 (大臂俯仰) | ④ | W-L02152 | 交流伺服电机 | 提供长臂前后摆动主动力。 |
| ⑤ | W-L02117 | 摆线减速机 | 承受2.0米长臂极限自重倾矩的核心减速器。 | |
| ③ | 100-0624 | 润滑脂 | 摆线减速机专用液态减摩脂。 | |
| J3 轴 (小臂俯仰) | ① | W-L02641 | 交流伺服电机 | 提供前臂上下挑动主动力。 |
| ⑥ | L10725F00 | 摆线减速机 | 驱动前臂伸展的重载减速器。 | |
| ③ | 100-0624 | 润滑脂 | 摆线减速机专用液态减摩脂。 | |
| J4 轴 (手臂旋转) | ⑦ | W-L02148 | 交流伺服电机 | 提供小臂轴向自转主动力。 |
| ⑧ | W-L02034 | 谐波减速机 | 紧凑型柔轮谐波减速器。 | |
| ⑨ | W-L02551 | 交叉滚子轴承 | 承载侧向翻转与扭矩的精密旋转轴承。 | |
| ⑩ | 2670-052 | 润滑脂 | 谐波专用柔性高粘度润滑脂。 | |
| ⑪ | 2670-017 | 润滑脂 | 交叉滚子轴承及齿轮腔补充用脂。 | |
| ⑫ | 100-1491 | 润滑脂 | 局部配合面接触用减磨油脂。 | |
| J5 轴 (手腕俯仰) | ⑦ | W-L02148 | 交流伺服电机 | 控制焊枪上下摆动角。 |
| ⑬ | L10725H00 | 谐波减速机 | 腕部高精谐波减速器。 | |
| ⑭ | W-L01945 | 正时皮带 (J5) | 连接电机与减速机的传动同步齿形带。 | |
| ⑮ | 100-1516 | 密封胶 | 防泄漏原厂高温厌氧密封胶。 | |
| ⑩ | 2670-052 | 润滑脂 | 谐波减速机专用柔轮润滑脂。 | |
| J6 轴 (法兰旋转) | ⑯ | W-L02147 | 交流伺服电机 | 控制焊枪末端法兰旋转。 |
| ⑰ | W-L02036 | 谐波减速机 | 末端法兰零背隙谐波驱动器。 | |
| ⑱ | W-L02551 | 交叉滚子轴承 | 末端法兰高负载滚柱轴承。 | |
| ⑮ | 100-1516 | 密封胶 | 端盖防油渗漏密封胶。 | |
| ⑲ | 2670-053 | 润滑脂 | 末端高频摩擦副专用减磨脂。 | |
| ⑪ | 2670-017 | 润滑脂 | 齿轮腔或轴承补充润滑脂。 | |
| ⑫ | 100-1491 | 润滑脂 | 局部接触面专用减磨脂。 | |
| 线缆与辅件 (全局) | — | L10525C00 | 电缆组件(1) | 机架后侧至上臂的高柔性主轴电缆。 |
| — | L10525D00 | 电缆组件(2) | 上臂内部 J5、J6 轴电机通信飞线。 | |
| — | L10525E00 | 电缆组件(3) | 上臂内部 J5、J6 轴辅助电缆。 | |
| — | L10470H00 | 电缆组件(4) | 上臂内部 J6 轴专用电缆。 | |
| — | L10470C00 | J5轴单元组件 | 手腕部 J5 轴机械壳体总成。 | |
| — | L11140B00 | J6轴单元组件 | 手腕部 J6 轴机械壳体总成。 | |
| — | L10485Q00 | 动力电缆组件1 | J1 轴内部伺服强电供电线。 | |
| — | L10485S00 | 动力电缆组件2 | J2 轴至上臂的伺服供电线。 | |
| ⑳ | W-L01399 | 电池 (绝对值) | 维系编码器机械零点坐标的后备锂电池组。 |
* 提示：表格中“图片序号”为“—”的项目代表其为隐蔽在本体内部的线束组件，无法在外部骨架分解图中直观标出，请依据原厂手册执行拆换。
💡 FD-B4L 长臂机器人大修与维保防错红牌警告：
- 长臂机型减速机换脂（强制排压防止油爆）： B4L 机型由于力臂达到 2.0米，其底座与大臂的摆线减速机承受的物理应力远超普通机型，腔内极易积聚高温高压。在为 J1-J3 轴加注新油脂（如 100-0624）时，绝对必须同时打开注油孔和排油孔，并在加注后让机器人各轴以 30% 低速连续运转 20~30 分钟进行彻底的“排压”。若未排净内腔的高压空气便强行封死油堵，运转时急剧膨胀的空气会瞬间顶破伺服电机的内部骨架油封，导致油脂大量倒灌并彻底烧毁交流伺服马达。
- 外部线缆干涉与 J5/J6 轴皮带异常疲劳： FD-B4L 是典型的外部走线机器人。如果在前端绑扎送丝软管、水冷管时留设的余量不合理，导致机器人大角度旋转时外部管线包干涉拉扯手腕，这股巨大的外力会直接反作用于 J5/J6 轴的正时皮带（
W-L01945/W-L01496）上，导致皮带被严重拉伸甚至跳齿。更换皮带时必须使用专业的音波张力计，将其精确调整至官方维修手册规定的 Hz 频率基准内。 - 绝对值电池（W-L01399）的带电快换法则： 位于底座内侧的 ⑳ 号后备电池维系着机器人 6 个轴的空间绝对位置记忆。绝不可在控制柜切断主电源的情况下拔下旧电池插头！ 一旦在断电时拔出，所有编码器原点坐标参数将瞬间清零。更换
W-L01399电池时，必须保证控制系统处于通电开启状态，并在拔下插头后的极短时间内插入新电池。
