OTC机器人FD-B6L本体配件清单与结构分解图

OTC Daihen 欧地希 FD-B6L 长臂内藏线机器人本体构造与核心配件解析

在 OTC DAIHEN (欧地希) 的自动化焊接设备中，FD-B6L 是一款极具技术含量的特种机器人。它同时结合了 2.0米超长作业半径 与 同轴电缆内藏（中空走线） 两大特性。不仅能深入大型箱体内部进行焊接，还彻底避免了长臂运转时外部焊枪线缆与工件的干涉。其下位基座（J1-J3轴）采用了高强度的 RV 减速机 来抗击长力臂带来的巨大倾矩；手腕部（J4-J6轴）则集成了中空 谐波减速机 以及专属的线缆内圈引导组件。

这种极限结构对装配与维保精度提出了最高要求。在进行定期大修（如补充 100-0624 摆线脂、重涂 100-0942 专属液态密封圈、抽换 L11751D00 长轴通信线等）时，请务必严格对照下方的官方原厂分解图与各轴配件型号清单进行操作，切勿错加油脂或盲目暴力拆解腕部：

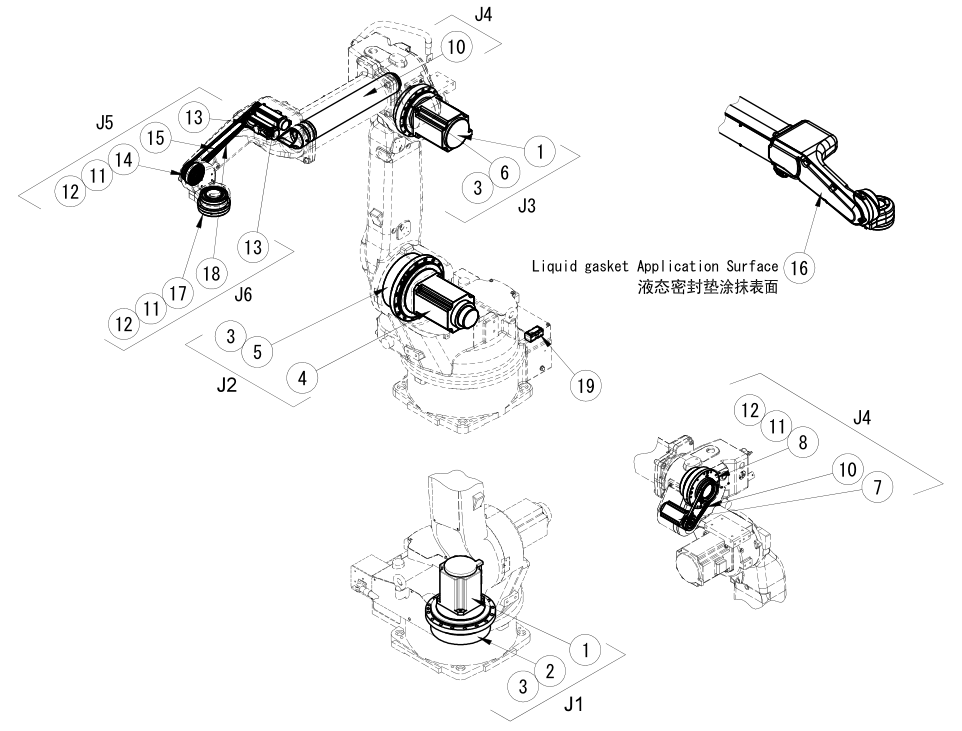

📷 图1：OTC Daihen (欧地希) FD-B6L 工业机器人完整机械零部件配置图

🔍 机器人配件型号一键过滤检索（支持输入部位或型号，如：J4轴、皮带、引导件）：

二、FD-B6L 本体各轴核心零部件详细型号对照表

为了方便车间设备科查阅，我们已将 J1 至 J6 轴的动力单元、减速单元及特种线缆辅件汇总为一张全局综合矩阵表。请严格对应图1中的带圈数字序号（①-⑲）进行精密核对：

所属部位	图片序号	官方订货型号	配件标准名称	功能属性与维保备注
J1 轴 (旋转底座)	①	W-L02788	交流伺服电机	提供底座大范围水平回转主动力。
	②	W-L02116	摆线/RV 减速机	高刚性大容积基座主减速器。
	③	100-0624	润滑脂	RV减速机专用液态减摩脂。
J2 轴 (大臂俯仰)	④	W-L02152	交流伺服电机	提供大臂前后摆动高扭矩主动力。
	⑤	W-L02117	摆线/RV 减速机	承受2.0米长臂极限自重倾矩的核心减速器。
	③	100-0624	润滑脂	RV减速机专用液态减摩脂。
J3 轴 (小臂俯仰)	①	W-L02788	交流伺服电机	提供前臂上下挑动主动力 (同J1电机)。
	⑥	L10725F00	摆线/RV 减速机	驱动前臂伸展的重载减速器。
	③	100-0624	润滑脂	RV减速机专用液态减摩脂。
J4 轴 (手臂旋转)	⑦	W-L02789	交流伺服电机	提供手臂轴向自转主动力。
	⑧	W-L02784	谐波减速机	中空内穿线型谐波减速器。
	⑨	W-L02794	正时皮带	第一级传动连接同步齿形带。
	⑩	L11761N00	内圈引导 ASSY	内藏线专用内部引导套件，防止线缆绞断。
	⑪	2670-052	润滑脂	谐波专用柔性高粘度润滑油脂。
	⑫	100-1491	润滑脂	局部接触面或齿轮腔专用减磨油脂。
J5 轴 (手腕俯仰)	⑬	W-L02790	交流伺服电机	控制手腕上下摆动的高速马达。
	⑭	L11700Y00	谐波减速机	腕部高精中空谐波减速器。
	⑮	W-L02801	正时皮带 (J5)	手腕俯仰机构专属传动齿形带。
	⑯	100-0942	液态密封垫圈	密封端盖防油渗漏的原厂液体硅胶。
	⑪	2670-052	润滑脂	谐波减速机专用柔轮润滑脂。
	⑫	100-1491	润滑脂	指定接触面补脂用减摩油。
J6 轴 (法兰旋转)	⑬	W-L02790	交流伺服电机	控制末端法兰大扭矩高速自转。
	⑰	L11700L00	谐波减速机	末端法兰零背隙中空谐波驱动器。
	⑱	W-L02802	正时皮带 (J6)	末端轴高速旋转传动同步齿形带。
	⑪	100-1516	密封胶	端盖防泄漏原厂高温厌氧密封胶。
	⑫	2670-053	润滑脂	末端高频摩擦副专用减磨脂。
线缆与辅件 (全局)	—	L11751D00	电缆组件(1)	机架后部至长臂上端的高柔性主轴电缆。
	—	L11761D00	电缆组件(2)	上臂内部专供 J5、J6 轴电机通信飞线。
	—	L11761E00	电缆组件(3)	上臂内部 J5、J6 轴辅助柔性电缆。
	—	L11700B00	J5, J6轴单元组件	手腕部中空机械壳体总成件。
	—	L10485Q00	动力电缆组件1	J1 轴内部伺服强电动力线。
	—	L10485S00	动力电缆组件2	从 J2 到上臂的伺服主供电长线。
	⑲	W-L01399	电池 (编码器)	维系编码器机械零点坐标的后备锂电池组。

* 提示：表格中“图片序号”为“—”的项目代表其为隐蔽在本体内部的线束套件或总成件，无法在外部骨架分解图中直观标出，请依据原厂手册执行整体拆换。

💡 FD-B6L 2.0米长臂内藏线机器人大修维保防错红牌警告：

超长力臂下的减速机换脂（强制排压防油爆）： B6L 机型力臂达到 2.0米，其底座与大臂的摆线减速机承受的杠杆扭矩极大，腔内极易积聚高温高压。在为 J1-J3 轴加注新油脂（如 100-0624）时，绝对必须同时打开注油孔和排油孔，并在加注后让机器人各轴以 20%-30% 的低速连续空运转 30 分钟进行彻底的“排压”。若未排净内腔的高压空气便强行封死油堵，急剧膨胀的空气会瞬间顶破伺服电机的内部骨架油封，导致油脂大量倒灌并彻底烧毁马达线圈。
内穿线干涉与内圈引导 (L11761N00) 碎裂报废： 作为内藏线机型，粗重的焊枪同轴电缆需穿过 J4 轴的空心腔体。如果抽换焊丝管时扭转角度留设不当，机器人大角度偏转时会扯死内部线缆，瞬间绞碎极为脆弱的 内圈引导 ASSY (L11761N00)。该部件一旦破裂，金属碎渣会直接掉入谐波减速机柔轮，导致十万级的核心总成报废。
J5 液态密封垫圈 (100-0942) 的涂抹禁忌： J5 轴减速机接合面采用了极高标准的 100-0942 液态密封垫圈。拆解装配时，严禁使用杂牌硅胶替代或涂抹过量。溢出的残胶会直接污染紧邻的正时皮带（W-L02801），导致皮带在长臂高速挥动急停时严重打滑，直接引发焊枪 TCP（工具中心点）的永久性偏离。
编码器电池（W-L01399）带电快换法则： 位于底座内侧的 ⑲ 号电池维系着 6 个轴的空间绝对坐标记忆。绝不可在控制柜切断主电源的情况下拔下旧电池插头！ 更换 W-L01399 电池时，必须保证控制柜通电开启，并在拔下插头后的极短时间内迅速插入新电池。
