OTC机器人焊枪RT3500H/S/L配件清单与分解图

OTC Daihen 欧地希焊枪 RT3500H 系列核心构造与配件解析

在 OTC DAIHEN (欧地希) 工业焊接机器人系统中，RT3500H 系列（包含 RT3500S、RT3500H、RT3500L 三种不同枪颈长度型号） 是最经典、使用最广泛的标准气冷型 CO₂/MAG 自动焊枪。其具备极佳的抗碰撞刚性与优异的气体保护层流设计。

焊枪长期工作在距离熔池最近的极端高温与飞溅环境中，内部的分流体、绝缘套、导电嘴以及密封 O 型圈均属于高频消耗件。如果在日常维保中使用了劣质副厂件或错误装配，极易引发电弧偏吹、焊缝密集气孔或本体漏电短路。当进行焊枪大修或更换耗材时，请务必严格对照下方的官方原厂分解图与配件型号清单进行操作：

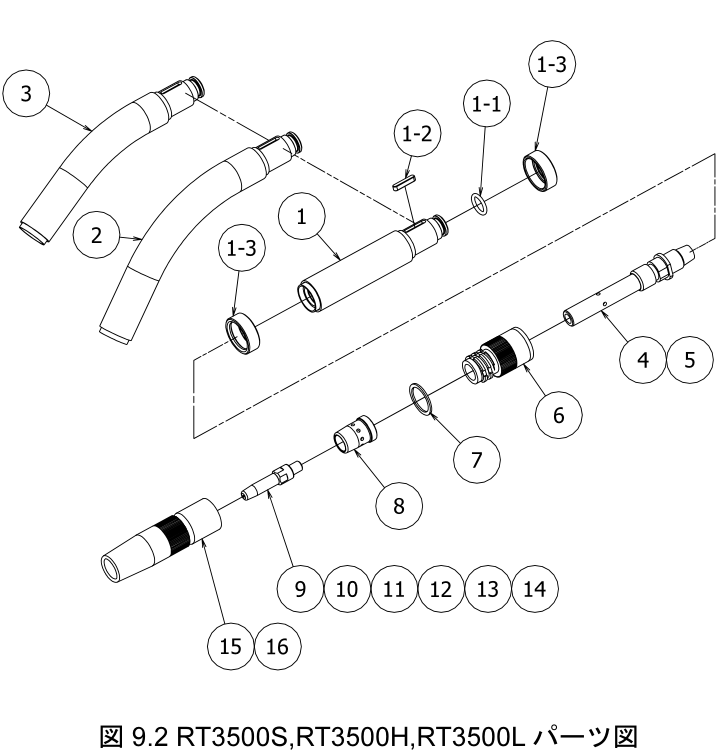

📷 图1：OTC Daihen (欧地希) 焊枪 RT3500H/S/L 系列内部结构原厂分解图

🔍 焊枪配件型号一键过滤检索（支持输入序号或名称，如：导电嘴、1-1、鹅颈）：

二、RT3500H 系列焊枪原厂零部件详细型号对照表

请仔细核对上方分解图中的对应数字序号（1 至 16）。本数据表格采用高清晰实体线与交替斑马纹设计，结构严谨，确保维保人员能精准查阅并采购所需的绝缘件与紫铜耗材：

图片序号	官方订货型号	配件标准名称	功能备注与维保说明
1	L10603B00	枪体	连接机器人同轴电缆的主干枪体部分。
1-1	3574-017	O型圈	枪体接口核心密封橡胶圈，防止保护气体泄漏。
1-2	100-1238	止付螺丝	固定枪体组件的防松五金件。
1-3	L10603B04	衬垫	枪体减震与机械缓冲垫圈。
2	L10605B00	鹅颈	带固定弯曲角度的焊枪前端管颈（决定 TCP 坐标）。
3	L10604B00	焊枪枪体	连接鹅颈与主枪体的过继金属件。
4	L10603C01	导电嘴座	固定导电嘴并传递焊接强电的紫铜底座。
5	L10603E01	绝缘隔环	阻断电位传导的绝缘附件。
6	L10603D00	绝缘体	最核心的高温绝缘套，防止焊枪外壳带电击穿。
7	L6380F01	弹簧	用于卡紧外部喷嘴的固定弹簧。
8	U4167G02	分流体	均匀分散 CO₂/Ar 保护气体，形成稳固气罩。
9	L7250B04	导电嘴	核心高频紫铜易损耗材（据实际线径选配）。
10	L7250B01	导电嘴	备选规格导电嘴。
11	L7250B02	导电嘴	备选规格导电嘴。
12	L7250B03	导电嘴	备选规格导电嘴。
13	L7250B05	导电嘴	备选规格导电嘴。
14	L7250B06	导电嘴	备选规格导电嘴。
15	L10603C02	喷嘴	标准直径外层防飞溅紫铜保护嘴。
16	L10603C03	喷嘴	备选规格喷嘴。

💡 RT3500H 焊枪车间现场维保与防错核心警示：

警惕 3574-017 O型圈老化导致的气孔灾难： 焊枪内部的 O 型密封圈不仅承受高频机械震动，更直接暴露在高温环境中。一旦该橡胶圈发硬、干裂，原本应送达熔池的保护气体会在枪体内部提前泄漏。这会导致喷嘴处的气流异常微弱，无法有效排开空气，最终在焊缝内部产生密集的蜂窝状气孔（氮/氧侵入）。大修时必须强制换新 O 型圈。
绝缘体（L10603D00）的高压击穿与积碳防范： 绝缘体负责隔离导电嘴座上的焊接强电与外部接地的枪颈。在大量飞溅的工况下，绝缘体表面极易附着黑色的碳化油泥与金属细粒。如果不定期拔开喷嘴进行彻底清理，这些导电残渣会形成“爬电桥梁”，导致外侧喷嘴或鹅颈带上电弧高压，不仅容易烧毁机器人防碰传感器，还会引发严重的人员触电风险。
鹅颈（L10605B00）受撞后的 TCP 偏离： 鹅颈是决定机器人 TCP（工具中心点）精度的绝对物理基准。虽然 RT3500H 刚性极强，但如果发生严重撞机，鹅颈依然会产生肉眼难以察觉的微量弯曲。一旦弯曲，原先示教的焊接轨迹将全部发生偏移。此时切勿用锤子暴力敲击校正，否则会破坏内管，必须更换全新原装鹅颈并重新执行 TCP 校准程序。
