为了方便广大工程师和采购人员快速查询与核对，我们详细整理了 OTC Daihen (欧地希) 原装水冷焊枪 的基本参数及所有核心零部件型号、名称与规格。本清单已对原厂资料中的型号空格乱码（如 DSU O 001 等）进行了专业的人工深度修正，并将原表格的“打钩”区分优化为直观的“适用材质”列，确保您的采购型号精准无误。
一、 OTC 水冷焊枪基本参数对照表
| 型号参数 | WTW4000 系列 (碳钢) WTAW4000 系列 (铝) |
WTW5000 系列 (碳钢) WTAW5000 系列 (铝) |
|---|---|---|
| 额定电流 | 400A (CO2) / 350A (MAG/MIG) | 500A (CO2) / 450A (MAG/MIG) |
| 负载持续率 | 100% | |
| 电压额定值 | ≤ 113V | |
| 适用气体 | CO2 / MAG / MIG | |
| 气体流量 | 10 ~ 20 L/min | |
| 气体压力 | 0.15MPa ~ 0.35MPa | |
| 焊枪开关额定值 | 24V DC | |
| 适用焊丝直径 (mm) | 碳钢：(0.8), (0.9), (1.0), 1.2 铝：(1.0), 1.2 | 碳钢：1.2, (1.4), (1.6) 铝：1.2, (1.6) |
| 冷却方式 | 液冷 | |
| 电缆长度可选 | 3.0m (SBD) / 4.5m (MBD) / 6.0m (LBD) | |
注：型号尾缀 SBD、MBD 和 LBD 分别代表焊枪电缆长度为 3米、4.5米和 6米。

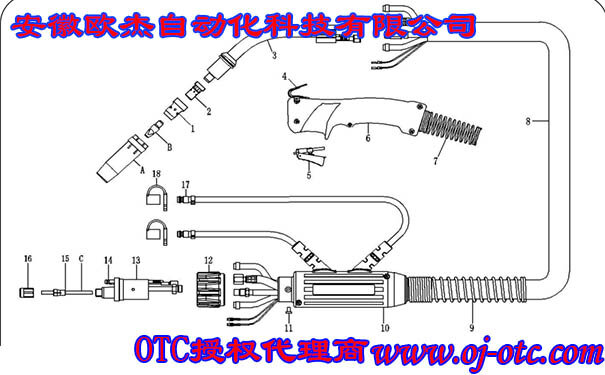

二、 水冷焊枪零部件明细分解图
三、 零部件明细实时速查表（标准件）
您可以直接在下方搜索框中输入型号 (订货号)、名称或材质，表格将自动为您筛选：
| 型号 (OTC订货号) | 配件符号 | 名称及规格参数 | 适用材质 |
|---|---|---|---|
| SA5216 | A | 锥喷嘴 (口径16mm) | 碳钢 / 铝 通用 |
| EB3212 | B | 导电嘴 紫铜 (1.2mm M8×10×30) | 碳钢专用 |
| EB3212AL | B | 导电嘴 紫铜 (1.2mm M8×10×30) | 铝专用 |
| DSR3212-3 | C | 钢导丝簧 (1.0~1.2mm × 3.0米) | 碳钢专用 |
| DR3412-3 | C | 石墨软管 (1.0~1.2mm × 3.0米) | 铝专用 |
| SD5002 | 1 | 分流器 (酚醛) | 碳钢 / 铝 通用 |
| SC5001 | 2 | 导电嘴座 (M8×25) | 碳钢 / 铝 通用 |
| SF5245 | 3 | 弯枪颈 (45°) | 碳钢 / 铝 通用 |
| EG0001 | 4 | 挂钩 | 碳钢 / 铝 通用 |
| EJ0003 | 5 | 扳机 | 碳钢 / 铝 通用 |
| EHO131 | 6 | 前枪壳 | 碳钢 / 铝 通用 |
| ES0102 | 7 | 前弹簧护套 | 碳钢 / 铝 通用 |
| SL5030 | 8 | 电缆总成 (3.0米) | 碳钢 / 铝 通用 |
| YKS0002 | 9 | 后弹簧护套 | 碳钢 / 铝 通用 |
| HDH0202-28.5 | 10 | 后枪壳 (孔28.5) | 碳钢 / 铝 通用 |
| Q210406 | 11 | 螺钉 (M4×6) | 碳钢 / 铝 通用 |
| DP3001 | 12 | 枪壳锁母 | 碳钢 / 铝 通用 |
| DSU0001 | 13 | OTC插头 (水冷样式) | 碳钢 / 铝 通用 |
| Q531518 | 14 | O形圈 (3.15×1.8) | 碳钢 / 铝 通用 |
| Q504018 | 15 | O形圈 (4×1.8) | 碳钢 / 铝 通用 |
| DU3013 | 16 | 螺母 | 碳钢 / 铝 通用 |
| SW5131 | 17 | 水管快速接头 | 碳钢 / 铝 通用 |
| BW0239R | 18 | 水嘴堵头 (红色) | 碳钢 / 铝 通用 |
| BW0239B | 18 | 水嘴堵头 (蓝色) | 碳钢 / 铝 通用 |
四、 水冷焊枪可选配件速查表（特定线径/材质适用）
除上述标准组成部分外，根据您的焊枪实际长度、材质要求以及焊丝直径，您可以自由选配以下型号的导电嘴与导丝管（软管）：
| 型号 (OTC订货号) | 配件符号 | 名称及规格参数 | 适用材质 |
|---|---|---|---|
| SA5214 | A | 锥喷嘴 (口径14mm) | 碳钢 / 铝 通用 |
| SA5315 | A | 渐缩口喷嘴 (口径15mm) | 碳钢 / 铝 通用 |
| SA5120 | A | 直喷嘴 (口径20mm) | 碳钢 / 铝 通用 |
| EB3208 | B | 导电嘴 紫铜 (0.8mm M8×10×30) | 碳钢专用 |
| EB3209 | B | 导电嘴 紫铜 (0.9mm M8×10×30) | 碳钢专用 |
| EB3210 | B | 导电嘴 紫铜 (1.0mm M8×10×30) | 碳钢专用 |
| EB3216 | B | 导电嘴 紫铜 (1.6mm M8×10×30) | 碳钢专用 |
| EB3208L | B | 导电嘴 铬锆铜 (0.8mm M8×10×30) | 碳钢专用 |
| EB3209L | B | 导电嘴 铬锆铜 (0.9mm M8×10×30) | 碳钢专用 |
| EB3210L | B | 导电嘴 铬锆铜 (1.0mm M8×10×30) | 碳钢专用 |
| EB3212L | B | 导电嘴 铬锆铜 (1.2mm M8×10×30) | 碳钢专用 |
| EB3216L | B | 导电嘴 铬锆铜 (1.6mm M8×10×30) | 碳钢专用 |
| EB3210AL | B | 导电嘴 紫铜 (1.0mm M8×10×30) | 铝专用 |
| EB3216AL | B | 导电嘴 紫铜 (1.6mm M8×10×30) | 铝专用 |
| DSR3212-4.5 | C | 钢导丝簧 (1.0~1.2mm × 4.5米) | 碳钢专用 |
| DSR3212-6 | C | 钢导丝簧 (1.0~1.2mm × 6.0米) | 碳钢专用 |
| DSR5216-3 | C | 钢导丝簧 (1.2~1.6mm × 3.0米) | 碳钢专用 |
| DSR5216-4.5 | C | 钢导丝簧 (1.2~1.6mm × 4.5米) | 碳钢专用 |
| DSR5216-6 | C | 钢导丝簧 (1.2~1.6mm × 6.0米) | 碳钢专用 |
| DR3412-4.5 | C | 石墨软管 (1.0~1.2mm × 4.5米) | 铝专用 |
| DR3412-6 | C | 石墨软管 (1.0~1.2mm × 6.0米) | 铝专用 |
| DR5416-3 | C | 石墨软管 (1.2~1.6mm × 3.0米) | 铝专用 |
| DR5416-4.5 | C | 石墨软管 (1.2~1.6mm × 4.5米) | 铝专用 |
| DR5416-6 | C | 石墨软管 (1.2~1.6mm × 6.0米) | 铝专用 |
| SD5001 | 1 | 分流器 (陶瓷) | 碳钢 / 铝 通用 |
| SC5002 | 2 | 导电嘴座 (M8×29) | 碳钢 / 铝 通用 |
五、 采购原装耗材与获取技术支持
作为大电流连续作业的核心部件，水冷焊枪的导电嘴、喷嘴、石墨软管/钢导丝簧等耗材的品质直接决定了焊接的稳定性。作为 OTC Daihen 官方指定授权代理商，安徽欧杰承诺为您提供 100% 原厂正品（假一罚十），并备有充足现货。
联系安徽欧杰
- 耗材询价与技术支持：方经理
- 服务热线（微信同号）：180-9663-1656
- 官方邮箱：15305667776@163.com
请截图或复制您需要的“型号 (订货号)”，通过微信发送给我们，我们将以最快速度为您提供实时报价与库存状况！
