为了方便广大工程师和采购人员快速查找，我们整理了 OTC Daihen (欧地希) DM350 焊机 的详细零部件分解图与清单。本列表包含该机型的所有核心电子元器件，如 IGBT 模块、线路板、控制变压器及面板耗材等。

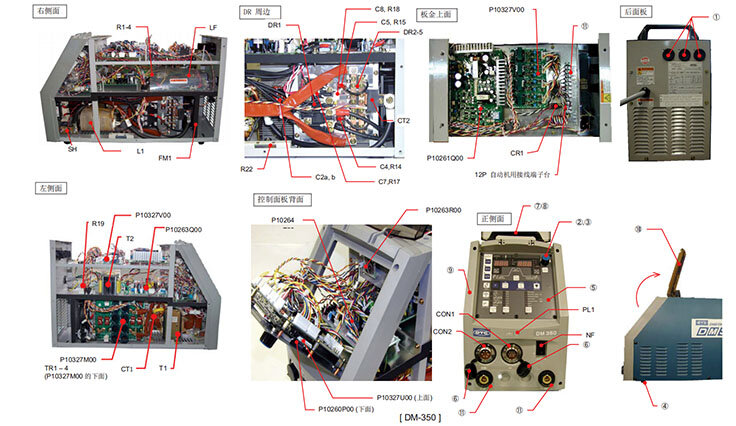

一、 DM350 焊机零部件分解图
二、 零部件明细实时速查表
您可以直接在下方搜索框中输入型号/规格、配件符号或名称，表格将自动为您筛选出所需配件：
| 型号 / 规格 (订货号) | 配件符号 | 名称 | 数量 |
|---|---|---|---|
| 4614-109, IELK111-34459-1V | NF | 空气开关 | 1 |
| 4519-036, FS5681-33-99 | LF | 滤波器 | 1 |
| 4600-366, N46010A7KW-01 | PL1 | 指示灯 | 1 |
| 4531-204, DFA75BA160 | DR1 | DR、SCR一体化模块 | 1 |
| 4531-308, DBA200UA60 | DR2〜5 | 高速二极管模块 | 4 |
| 4534-407, 2MBI150TA-060 | TR1〜4 | IGBT模块 | 4 |
| 4810-030, W-W03029 | CT1 | CT(电流互感器) | 1 |
| 4406-009, HA400S3EH | CT2 | 霍尔元件 | 1 |
| P10260B00 | T1 | 逆变变压器 | 1 |
| 4810-916, W-W02936 | T2 | 控制变压器 | 1 |
| P10260C00 | L1 | 直流电抗 | 1 |
| 4739-497, E04RA400270150 | L2,3,7 | 铁素体核 | 3 |
| 4739-497, E04RA400270150 | L4 | 铁素体核 | 2 |
| 4739-358, R1-17.5-28.5-10.7 | L10 | 铁素体核 | 1 |
| 4739-543, E04RA310190100 | L5,6,8,9 | 铁素体核 | 4 |
| 100-0123, US-602SXTTAS 130°C | THP1 | 温控开关 | 1 |
| 4614-057, 67L080 | THP2 | 温控开关 | 1 |
| 4805-074, 4715SL-05W-B60-D00 | FM1 | 风机 | 1 |
| 4516-119, ENE911D-14A | R1〜4 | 压敏电阻 | 4 |
| 4509-018, RS2W 510ΩJ | R5 | 金属氧化膜电阻 | 1 |
| 4509-819, 40SH 200ΩJ | R6 | 水泥电阻 | 1 |
| 4509-825, 20SH 15ΩJ | R7 | 水泥电阻 | 1 |
| 4509-704, RD1/4W 1kΩJ | R8〜13, 17,25,26 | 碳膜电阻 | 9 |
| 4509-138, RNP-50SA 5ΩJ | R14,15 | 金属膜电阻 | 2 |
| 4509-128, RS2W 200kΩJ | R19〜21 | 金属氧化膜电阻 | 3 |
| 4517-452, 2KV 0.0022uF | C1 | 陶瓷电容 | 1 |
| 4518-515, DKR1600VDC683JSL | C2a,b | 涤纶薄膜电容 | 2 |
| 4514-206, US20X472JAASA | C4,5 | 涤纶薄膜电容 | 2 |
| 4518-402, 0.47uF 50V | C7 | 涤纶薄膜电容 | 1 |
| 4730-421, HS25R-10 | CON1 | 插座 | 1 |
| 4730-426, 25-6BK | CON2 | 插座 | 1 |
| 4739-505, TB-10-01 12P | TM1 | 端子台 | 1 |
| 4403-116, KY400A 400A/60mV | SH | 电流表用分流器 | 1 |
| P10327U00 | PCB1 | 印刷线路板 | 1 |
| P10492P00 | PCB2※注 | 印刷线路板 | 1 |
| P10263Q00 | PCB3 | 印刷线路板 | 1 |
| P10327V00 | PCB4 | 印刷线路板 | 1 |
| P10264T00 | PCB5 | 印刷线路板 | 1 |
| P10327M00 | PCB6 | 印刷线路板 | 1 |
| P10261Q00 | PCB7 | 印刷线路板 | 1 |
| P10263R00 | PCB8 | 印刷线路板 | 1 |
| 4739-474, W-W02805 | ① | 附膜橡胶堵 | 3 |
| 4735-038, K-100 22RSB | ② | 旋钮 | 1 |
| 4735-039, K-100 22CSBL | ③ | 盖 | 1 |
| 4739-475, C-30-RK-3220 | ④ | 橡胶垫脚 | 4 |
| P10328W02 | ⑤ | 控制面板界面(薄膜) | 1 |
| 4739-476, W-W02814 | ⑥ | 盖 | 2 |
| P5801G03 | ⑦ | 把手 | 2 |
| P10263G12 | ⑧ | 衬套 | 4 |
| P10260J01 | ⑨ | 面板盖 | 1 |
| P10263J02 | ⑩ | 控制面板盖 | 1 |
| 100-1573, CX0058 | — | 插座 | 2 |
| 100-1868, CX0522A | ⑪ | 焊接电缆连接插件 | 1 |
注：表格中“配件符号”一栏标为“—”的，表示原厂结构中未指定符号，请直接依据订货号规格选购。
