为了方便广大工程师和采购人员快速查询与核对，我们详细整理了 OTC Daihen (欧地希) 原装 AW18 水冷氩弧焊枪 的所有核心零部件型号、名称及规格。本清单已将原厂资料中的通用件、4米专用件及8米专用件进行了高度的扁平化整合，并对扫描错别字（如将“内径中11”规范为“内径 Φ11”等）进行了专业修正。

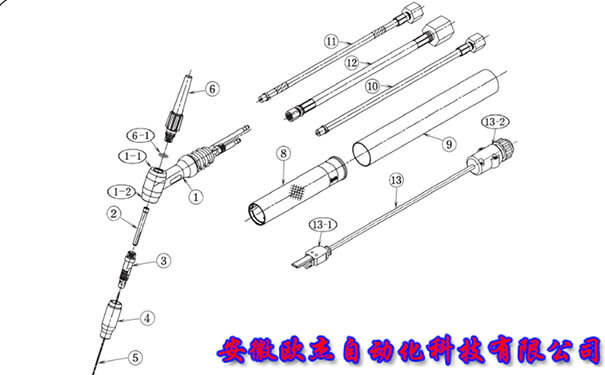

一、 AW18 零部件明细分解图
如果您不确定所需配件的具体名称，可以先对照下方配置图，查找零部件的具体位置和对应符号，然后再到表格中检索订货号：
二、 AW18 零部件实时综合速查表 (含4m/8m)
您可以直接在下方搜索框中输入型号 (订货号)、序号或规格 (如 4米 或 通用)，表格将自动为您筛选出所需配件：
| 型号 (OTC订货号) | 图纸序号 | 名称 | 适用规格及备注 |
|---|---|---|---|
| H950J00 | 1 | 焊枪体 | 通用 (含1-1、1-2) |
| H500B04 | 1-1 | 绝缘体 | 通用 |
| H500B05 | 1-2 | 护帽 | 通用 |
| H950C07 | 2 | 钨极夹 (3.2) | 通用 (铜管 2分割) |
| H950C17 | 3 | 钨极夹座 (3.2) | 通用 (铜管) |
| H21B22 | 4 | 喷嘴 (No.7) | 通用 (内径 Φ11) |
| 0870-032 | 5 | 铈钨极 | 通用 (3.2 × 150mm) |
| H83C00 | 6 | 钨极帽 (长) | 通用 (含6-1) |
| 3570-007 | 6-1 | O形圈 | 通用 |
| H950E01 | 8 | 手柄 | 通用 |
| H950E02 | 9 | 管护套 (4m) | 4米专用 |
| H951E02 | 9 | 管护套 (8m) | 8米专用 |
| H950F00 | 10 | 气管 (4m) | 4米专用 |
| H951F00 | 10 | 气管 (8m) | 8米专用 |
| H950G00 | 11 | 冷却水管 (4m) | 4米专用 |
| H951G00 | 11 | 冷却水管 (8m) | 8米专用 |
| H21E00 | 12 | 焊枪电缆管 (4m) | 4米专用 |
| H223E00 | 12 | 焊枪电缆管 (8m) | 8米专用 |
| K1108A00 | 13 | 焊枪开关总成 (4m) | 4米专用 (含13-1, 13-2) |
| K1109A00 | 13 | 焊枪开关总成 (8m) | 8米专用 (含13-1, 13-2) |
| K1108C00 | 13-1 | 开关本体总成 | 通用 (4m/8m均适用) |
| 4730-001 | 13-2 | 连接器插头 | 通用 (4m/8m均适用) |
注：高亮黄色底色的为不同线长均通用的电气接插件。
三、 采购原装耗材与获取技术支持
AW18 水冷氩弧焊枪的高频使用特性决定了钨极夹、喷嘴、钨针及冷却水管等属于核心易损耗材。定期更换原厂正品耗材能显著降低漏水漏气风险，提升氩弧焊接品质。作为 OTC Daihen 官方指定授权代理商，安徽欧杰承诺为您提供 100% 原厂正品（假一罚十），并备有充足现货。
