为了方便广大工程师和采购人员快速查找和比对，我们整理了 OTC Daihen (欧地希) 送丝机 CM7402 和 CMW-742-C 主机及配线的详细零部件分解图与订货号清单。

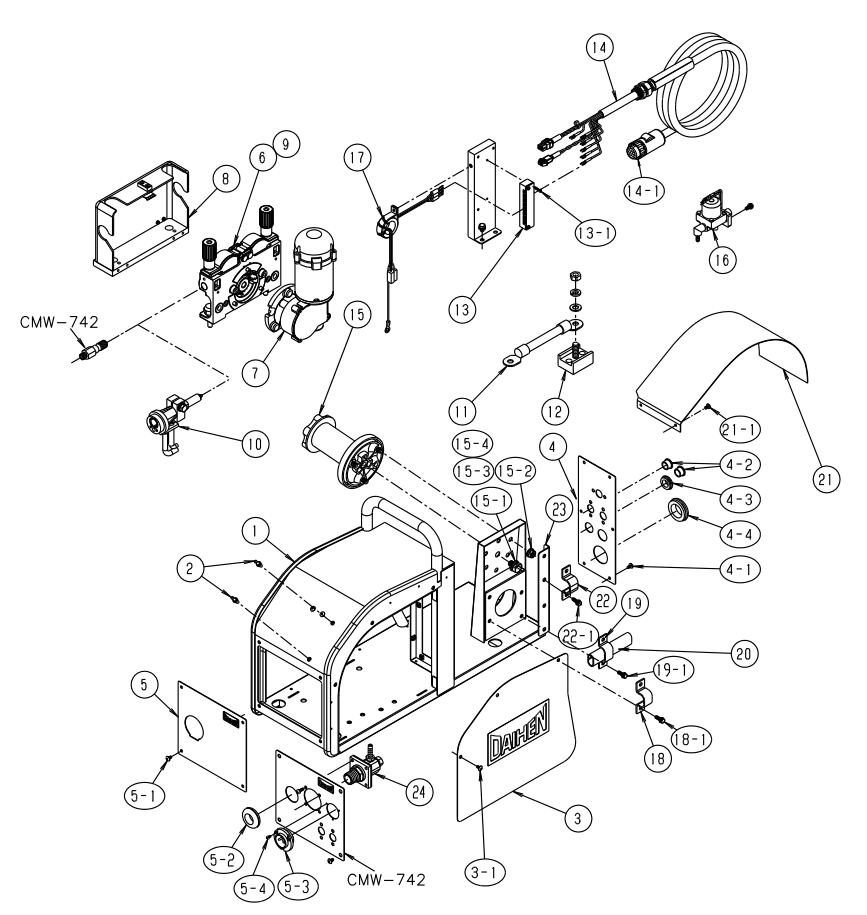

一、 CM7402 / CMW-742-C 主机及配线零部件分解图
二、 零部件明细速查表
本列表项一目了然，您可直接对照上方分解图的编号，在下方表格中查找对应的名称与订货号：
| 编号 | 部品编号/OTC订货号 | 名称 | 数量 | 备注 | |
|---|---|---|---|---|---|
| CM-7402 | CMW-742-C | ||||
| 1 | U30022U00 | 框架 | 1 | 组件 | |
| 2 | U30022C05 | 挂柱 | 2 | ||
| 3 | U30022C01 | 侧板 | 1 | 不含3-1 | |
| 3-1 | — | 十字孔螺丝 | 3 | M4X8 | |
| 4 | U30033C02 | 后板 | 1 | 不含4-1.4-2.4-3.4-4 | |
| 4-1 | — | 十字孔螺丝 | 6 | M4X8 | |
| 4-2 | — | 扣式塞头 | 2 | HP-16 | |
| 4-3 | 4739-489 | 橡胶堵 | 1 | C-30-SG-20A-EP-UL | |
| 4-4 | 100-1380 | 橡胶堵 | 1 | C-30-SG-36A-EP-UL | |
| 5 | U30022C03 | U30033C03 | 前面板 | 1 | 不含5-1 |
| 5-1 | — | 十字孔螺丝 | 4 | M4X8 | |
| 5-2 | — | 4739-507 | 橡胶堵 | 1 | |
| 5-3 | — | 4730-002 | 插座 | 1 | 2芯 |
| 6 | U30022B00 | U30033B00 | 送丝机构 | 1 | |
| 7 | U30022L00 | 送丝电机 | 1 | ||
| 8 | U30022H00 | 送丝保护罩 | 1 | ||
| 9 | U30022T00 | U30033T00 | 组装部品 | 1 | |
| 10 | U30039D00 | — | 中央适配器 | 1 | |
| 11 | U30022N00 | U30033N00 | 大电流电缆 | 1 | 组件 |
| 12 | U5185.109 | 大电流端子台 | 1 | ||
| 13 | 4733-370 | 端子台 | 1 | 不含13-1 | |
| 13-1 | — | 十字孔盘头螺丝 | 2 | M3X14 | |
| 14 | U30022E00 | 控制电缆 | 1 | 组件、含14-1 | |
| 14-1 | 100-1381 | 航空插头 | 1 | DPC25-10A | |
| 15 | U30022F00 | 焊丝盘轴套 | 1 | 组件含15-1,15-2,15-3,15-4 | |
| 15-1 | — | 六角螺丝 | (1) | M10X16 | |
| 15-2 | — | 螺母 | (3) | M8 | |
| 15-3 | — | 垫片 | (3) | M8 | |
| 15-4 | — | 弹垫 | (3) | M8 | |
| 16 | U30022G00 | 气管组件 | 1 | ||
| 17 | U30022P00 | 共模线圈 | 1 | 组件 | |
| 18 | U5185.T01 | 电缆夹 | 1 | 不含18-1 | |
| 18-1 | — | 十字孔六角螺丝 | 2 | M5X15 | |
| 19 | U1997C02 | 软管夹 | 1 | 不含19-1 | |
| 19-1 | — | 十字孔六角螺丝 | 2 | M5X15 | |
| 20 | U1997C03 | 保护皮 | 1 | ||
| 21 | U30022C06 | 焊丝盘保护罩 | 1 | 不含21-1 | |
| 21-1 | — | 十字孔螺丝 | 2 | ||
| 22 | U2028H01 | 电缆夹 | 1 | 不含22-1 | |
| 22-1 | — | 十字孔螺丝 | 2 | ||
| 23 | — | U30033R01 | 气管支架 | 1 | |
| 24 | — | U30033P00 | 大电流插件 | 1 | |
