宾采尔（Binzel）水冷机器人气保焊枪 ABIROB® W500 全面解析与备件指南

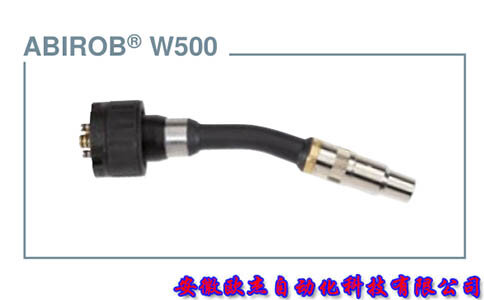

德国宾采尔 Abicor Binzel ABIROB® W500 是一款深受全球汽车制造、工程机械及重工钢结构行业信赖的经典机器人液冷（水冷）MIG/MAG 气保焊枪。作为水冷系列中的绝对主力，W500 凭借极为成熟的双回路冷却技术，能够在 500A 大电流的高暂载率下实现稳定、飞溅极低的连续焊接。同时，该系列提供了极其丰富的枪颈规格与耗材搭配（M6/M8导电系统），完美适应从薄板到中厚板的各类复杂自动化加工需求。
🌟 核心优势与高能卖点
- 高效的双循环水冷：冷却液直接循环至前端枪颈导电核心区域，优异的热耗散能力极大延长了导电嘴和喷嘴的使用寿命，保障长线连续自动化生产。
- 智能触碰寻位功能：除了常规枪颈，W500 还提供“带喷嘴感应器”的高阶枪颈型号，支持机器人利用焊枪喷嘴直接物理接触工件进行焊缝寻位，省去外置传感器。
- 高度灵活的模块化耗材：导电嘴座全面提供 M6 和 M8 两种螺纹制式，并可根据电流大小自由选择黄铜（常规）或纯铜（高导电降温）材质。
- 防呆数字化订货体系：所有配件均遵循宾采尔 7 位官方标准订货编码，无论怎么搭配都不会发生尺寸干涉与气路泄露。
🏭 典型自动化加工场景
ABIROB® W500 的优异散热与高精度特性，使其成为以下高要求流水线的常客：
- 汽车底盘及副车架拼焊：能够胜任高频脉冲与大电流过渡，保障复杂结构焊缝的高探伤合格率。
- 重卡与专用车制造：选配加长型（+100mm）枪颈，轻松深入大型箱体或深槽内部进行无死角焊接。
- 通用五金及钢结构构件：M6 与 M8 双规格兼容，完美适配 0.8-1.6mm 各线径焊丝的高速平顺输送。
📋 核心枪颈配置矩阵表（支持特种感应定位定制）
以下为 ABIROB® W500 官方提供的常规弯曲角度枪颈、加长款(+100)及带喷嘴接触感应寻位功能枪颈的精确订货号矩阵：
| 枪颈功能结构大类 | 0° 直枪颈 | 22° 弯曲 | 35° 弯曲 | 45° 弯曲 |
|---|---|---|---|---|
| 标准原装枪颈 | 782.0080.1 | 782.0076.1 | 782.0077.1 | 782.0078.1 |
| 标准加长枪颈 (+100mm) | 782.0106.1 | 782.0107.1 | 782.0108.1 | 782.0109.1 |
| 带喷嘴感应器枪颈 | 782.0079.1 | 782.0003.1 | 782.0004.1 | 782.0005.1 |
| 带感应器加长枪颈 (+100mm) | 782.0088.1 | 782.0089.1 | 782.0090.1 | 782.0091.1 |
* 核心说明：带有喷嘴传感器的型号用于通过接触工件定位，使用前需确保外部设备感应模块连接正常。
⚙️ 易损件详细分类与规格订货号对照表

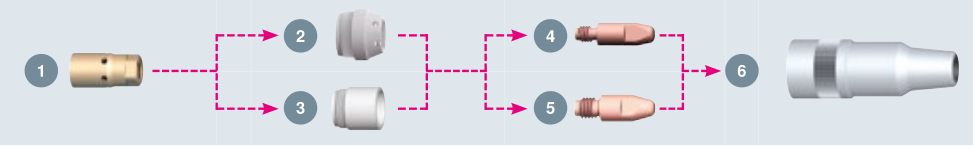

以下严格根据 W500 原厂枪头组装顺序，为您独立拆分耗材清单：
1. 导电嘴座 (Contact Tip Holder —— M6/M8)
* 选型建议：常规工况可选择黄铜材质；若在高电流、高发热量工况下，强烈建议选用高导热纯铜材质（Cu）：
| 基座材质与螺纹制式 | 宾采尔官方精确订货号 |
|---|---|
| M6 纯铜导电嘴座 (Cu) | 142.0133.10 |
| M6 黄铜导电嘴座 (Brass) | 142.0216.10 |
| M8 纯铜导电嘴座 (Cu) | 142.0151.10 |
| M8 黄铜导电嘴座 (Brass) | 142.0117.10 |
2. 分流器 & 喷嘴绝缘器 (Diffuser & Insulator)
| 组件类型及规格 | 宾采尔官方订货号 |
|---|---|
| 标准气体分流器 | 943.0284 |
| 喷嘴绝缘器，标准型 | 146.0054 |
| 喷嘴绝缘器，短款 (L=11.4mm) | 146.0064 |
| 喷嘴绝缘器，耐高温型 | 146.0059.10 |
3. 导电嘴 (Contact Tip —— 适配 M6/M8 接口 / 铬锆铜材质)
| 适用送丝线径 (Wire Ø) | M6 接口导电嘴订货号 | M8 接口导电嘴订货号 |
|---|---|---|
| Ø 0.8 mm | 140.0054 | 140.0117 |
| Ø 0.9 mm | 140.0172 | 140.0217 |
| Ø 1.0 mm | 140.0245 | 140.0316 |
| Ø 1.2 mm | 140.0382 | 140.0445 |
| Ø 1.4 mm | — | 140.0536 |
| Ø 1.6 mm | — | 140.0590 |
4. 外层保护喷嘴 (Gas Nozzle —— 瓶型/锥型/柱型)
* 标定说明：所有 W500 系列喷嘴外径(A)均为 27mm。Recess 为凹入型，Stick-Out 为突出型：
(1) 瓶型气体喷嘴 (Bottle Type)
| 喷嘴功能形式 | 出口内径 B | 总长度 C | 宾采尔官方订货号 |
|---|---|---|---|
| Recess (-2.6mm 凹入) | 13 mm | 77 mm | 145.0556.10 |
| Recess (-1.1mm 凹入) | 13 mm | 75.5 mm | 145.0479.10 |
| Recess (-2.6mm 凹入) | 15.5 mm | 77 mm | 145.0480.10 |
| Recess (-1.1mm 凹入) | 15.5 mm | 75.5 mm | 145.0544.10 |
| Stick-Out (+2.4mm 突出) | 15.5 mm | 72 mm | 145.0466.10 |
(2) 锥型与柱型气体喷嘴 (Conical & Cylindrical)
| 喷嘴大类及形式 | 出口内径 B | 总长度 C | 宾采尔官方订货号 |
|---|---|---|---|
| 锥型 – Recess (-1.1mm 凹入) | 15.5 mm | 75.5 mm | 145.0553.10 |
| 锥型 – Stick-Out (+2.4mm 突出) | 15.5 mm | 72.5 mm | 145.0568.10 |
| 柱型 – Recess (-1.1mm 凹入) | 20 mm | 75.5 mm | 145.0616.10 |
🛠️ 旗舰级机器人水冷气保焊枪系统高级维保守则
- 严禁混搭不同材质的导电嘴座：W500 提供黄铜和纯铜（Cu）导电嘴座。在大电流或高负荷连续拉丝的生产环境下，请务必统一使用纯铜基座（142.0133.10 或 142.0151.10）以及耐高温喷嘴绝缘器（146.0059.10）。如果因成本妥协使用普通黄铜座，热疲劳会加速螺纹软化，导致前端耗材寿命骤减甚至枪颈报废。
- 高度关注 943.0284 分流器的畅通：大电流焊接极易产生细小飞溅粉尘。如果分流器上的多孔导气孔被杂质堵塞，保护气体在喷出时将失去均匀的层流形态，卷入周围空气，直接导致焊缝表面产生密集气孔并加速导电件氧化发黑。
- 严格监管液冷循环的回水流量压力：作为旗舰水冷系统，W500 枪头对水循环散热高度依赖。严禁长期直接泵入未经软化多级过滤的硬质自来水。若发生流速变缓，说明枪头细小水道已受侵蚀结垢，必须立即用工业除垢剂疏通，防止温升突变引起整体密封环碳化渗水。
