宾采尔（Binzel）ROBOWHPP W500 机器人水冷推拉丝焊枪系统解析
德国宾采尔 Abicor Binzel ROBOWHPP W500 是一款专为高要求、高精密自动化长距离送丝量身打造的顶级机器人水冷推拉丝（Push-Pull）气保焊枪系统。作为攻克软质焊丝焊接难题的行业标杆，该系统通过在焊枪本体内部高度集成微型驱动伺服马达，与后置送丝机形成毫秒级同步的“前拉后推”双动力协同。配合 500A 级的双回路极限液冷结构，它能够彻底解决铝合金等材质在长时间、高负载自动化运转下送丝易抖动、易卡死、易返烧的瓶颈，是高端机器人铝成套焊接工作站的终极执行机构。
🌟 核心优势与高能卖点
- PP推拉丝技术（铝焊克星）：枪头内置高精度伺服拉丝机构，彻底消除焊丝在长距离柔性电缆软管中的送丝阻力波动，即使针对 Ø1.2-1.6mm 极易变形的铝合金焊丝，也能保证出丝速度的绝对线性与均匀。
- WH快换与高标定复位：承袭宾采尔 Wechselhals（WH）可更换枪颈技术，支持 0° 到 45° 的快速热插拔切换。机械锁紧界面精度极高，确保维护后的 TCP（枪尖中心点）重复定位精度完全免除二次示教。
- 双回路液冷强制降温：冷却回路深度直达导电嘴座与气体分流体最前线。在大电流高暂载率下，焊枪前端热量被强力带走，飞溅物极难黏附，导电嘴磨损率降至极低。
- 全数字化 7 位防呆打刻：整枪线束、拉丝伺服部件及前耗材均打刻唯一的宾采尔原厂零件号，严密保障工业级精准选型。
🏭 典型自动化推拉丝加工场景
ROBOWHPP W500 系统凭借无与伦比的铝丝、薄丝送丝精度，广泛服役于高端智能制造现场：
- 新能源汽车电池铝托盘及车身：用于汽车级大中厚度铝合金结构件、壳体的高速机器人脉冲 MIG 焊接，确保零飞溅、零气孔的完美成型。
- 轨道交通与铝制高速列车：在铝合金车厢侧墙、车顶的长距离不间断大电流深熔拼焊中，保障 100% 的超声波探伤合格率。
- 造船、特种冷藏集装箱与铝压力容器：长距离拖拽工作站中，长线电缆配合推拉丝机构，依然能提供极其精准、毫无延迟的精准弧长控制。

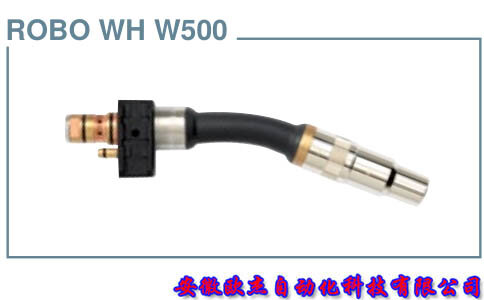

📋 核心枪颈配置矩阵表（支持特种寻位定位定制）
以下为 ROBOWHPP W500 官方提供的常规弯曲角度枪颈及带喷嘴接触感应寻位功能枪颈的精确订货号矩阵：
| 枪颈功能结构大类 | 0° | 22° | 35° | 45° |
|---|---|---|---|---|
| 标准原装水冷枪颈 | 962.1550.1 | 962.1549.1 | 962.1551.1 | 962.1532.1 |
| 带喷嘴寻位感应器枪颈 (Sensor) | 962.1595.1 | 962.1596.1 | 962.1597.1 | 962.1598.1 |
* 核心说明：带有 Sensor 的型号可利用金属喷嘴接触工件触发闭环寻位功能，耗材及可更换枪颈需单独订购配置。
⚙️ 送丝软管选型模块（按母材、枪颈角度与焊丝线径精密配对）
作为推拉丝系统的关键物理通道，送丝软管必须根据焊丝材质、弯曲角度严格选型，严禁混用：
| 适用焊接母材 | 适用枪颈角度 | 适配焊丝直径 (Wire Ø) | 宾采尔原厂精确订货号 |
|---|---|---|---|
| 钢材 (Steel) | 0° / 22° | Ø 1.0 – 1.2 mm | 149.0226.5 |
| Ø 1.4 – 1.6 mm | 149.0228.5 | ||
| 钢材 (Steel) | 35° / 45° | Ø 1.0 – 1.2 mm | 149.0227.5 |
| Ø 1.4 – 1.6 mm | 149.0229.5 | ||
| 铝材 (Aluminum) | 0° / 22° | Ø 0.8 – 1.0 mm | 149.0230.5 |
| Ø 1.0 – 1.2 mm | 149.0232.5 | ||
| 铝材 (Aluminum) | 35° / 45° | Ø 0.8 – 1.0 mm | 149.0231.5 |
| Ø 1.0 – 1.2 mm | 149.0233.5 |
⚙️ 易损件详细分类与规格订货号对照表 (严格遵循原码物理顺序)
以下完全基于原厂枪头由内而外的机械拼装序列实现完全解耦分立，确保您能精准配图：
1. 导电嘴座 (Contact Tip Holder)
| 基座螺纹制式与物理材质描述 | 宾采尔官方精确订货号 |
|---|---|
| M6 纯铜高传导嘴座 (Copper) | 142.0133.10 |
| M6 黄铜常规型嘴座 (Brass) | 142.0216.10 |
| M8 纯铜大电流嘴座 (Heavy Duty Copper) | 142.0151.10 |
| M8 黄铜常规型嘴座 (Brass) | 142.0117.10 |
* 提示：在大电流、重载自动化长缝施焊下，强烈建议选用纯铜（Copper）材质规格以获得强力散热保护。
2. 气体分流器 (Gas Diffuser)
| 气体分流组件规格大类 | 宾采尔官方精确订货号 |
|---|---|
| 标准型多孔层流气体分流器 | 943.0284 |
3. 喷嘴绝缘器 (Nozzle Insulator)
| 喷嘴绝缘体规格描述 | 宾采尔官方精确订货号 |
|---|---|
| 标准型常规喷嘴绝缘器 | 146.0054 |
| 特种极紧凑型绝缘器 (需配合专用短导电嘴座) | 146.0084.10 |
| 特种耐高温陶瓷强化型喷嘴绝缘器 | 146.0059.10 |
4. 导电嘴 (Contact Tip —— 适配 M6 / M8 螺纹接口)
| 适用送丝线径 (Wire Ø) | M6 螺纹导电嘴订货号 | M8 螺纹导电嘴订货号 |
|---|---|---|
| Ø 0.8 mm | 140.0054 | 140.0117 |
| Ø 0.9 mm | 140.0172 | 140.0217 |
| Ø 1.0 mm | 140.0245 | 140.0316 |
| Ø 1.2 mm (主力推荐耗材规格) | 140.0382 | 140.0445 |
| Ø 1.4 mm | — | 140.0536 |
| Ø 1.6 mm | — | 140.0590 |
5. 外层全金属气体保护喷嘴 (Gas Nozzle —— 分瓶型/锥型/柱型)
* 选型要素：所有 W500 喷嘴接口处通径（A）均为 27mm。Recess 代表导电嘴向内回缩，Stick-Out 代表导电嘴向外探出：
(1) 瓶型气体喷嘴 (Bottle Type)
| 内部标定定位类型 | 出口内径 B | 喷嘴总长度 C | 宾采尔原厂唯一订货号 |
|---|---|---|---|
| Recess (-2.6mm 大内缩) | 13.0 mm | 77.0 mm | 145.0556.10 |
| Recess (-1.1mm 微内缩) | 13.0 mm | 75.5 mm | 145.0479.10 |
| Recess (-2.6mm 宽口大内缩) | 15.5 mm | 77.0 mm | 145.0480.10 |
| Recess (-1.1mm 宽口微内缩) | 15.5 mm | 75.5 mm | 145.0544.10 |
| Stick-Out (+2.4mm 前伸探出款) | 15.5 mm | 72.0 mm | 145.0466.10 |
(2) 锥型与柱型气体喷嘴 (Conical & Cylindrical)
| 喷嘴大类结构形态 | 出口内径 B | 喷嘴总长度 C | 宾采尔官方唯一种类号 |
|---|---|---|---|
| 锥型喷嘴 – Recess (-1.1mm 内缩) | 15.5 mm | 75.5 mm | 145.0553.10 |
| 锥型喷嘴 – Stick-Out (+2.4mm 探出) | 15.5 mm | 72.5 mm | 145.0568.10 |
| 直柱型喷嘴 – Recess (-1.1mm 内缩) | 20.0 mm | 75.5 mm | 145.0616.10 |
🛠️ 高端自动化推拉丝（Push-Pull）水冷枪系统特种维保指南
- 推拉丝双驱动马达同步率点检：推拉丝系统的核心精髓在于协同。必须定期点检机器人控制柜内的送丝伺服增益参数，确保后端送丝机与枪头微型PP马达力矩平衡。如果由于送丝软管（如铝焊专属 149.0232.5）内部磨损产生碎屑卡阻，前拉后推的张力失衡，会瞬间导致软铝丝在枪体马达齿轮处碾碎打结。
- 严密排查导电嘴座与耗材的电气温升：由于 W500 属于大功率系统，且拉丝机构对机械振动极为敏感。更换易损件时建议优先选用纯铜基座（142.0133.10 或 142.0151.10）以及耐高温喷嘴绝缘器（146.0059.10）。任何螺纹微松导致的隐性电阻剧增，在 500A 脉冲电流下都会产生剧烈的局部高温。
- 杜绝硬质水质结垢引发的强制停机：PP 推拉丝焊枪枪头内部高度集成了电机控制线、水路与气路，精密程度极高。必须全天候加注原厂不结垢高绝缘焊接专用液冷剂，严禁直接接入普通地下水或生活自来水。一旦细小流道结垢热阻变大，温升不仅烧毁前耗材，更会连带烧毁枪头昂贵的伺服驱动电机。
