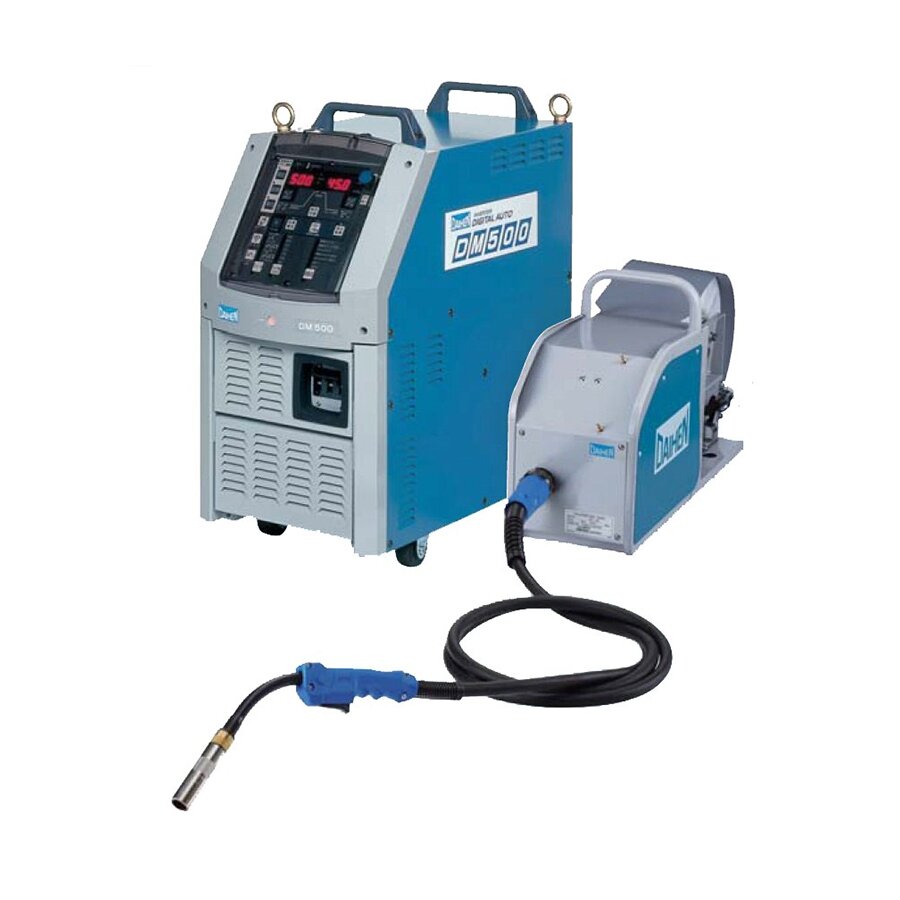

DM500 全数字逆变二保焊机(已停产)

OTC DAIHEN DM500 全数字逆变 CO₂ / MIG / MAG 焊接电源深度解析

OTC DAIHEN DM500 是一款专为重型工业与全自动机器人工作站量身定制的高性能全数字逆变气保焊机。其核心控制板采用了独特的 IGBT 软开关逆变控制技术，主频飙升至极其罕见的 80kHz。配合全电流域的数字式电子电抗器控制，DM500 在提供 500A 磅礴动力的同时，更达成了惊人的 100% 额定负载持续率。原生支持 CAN 工业现场总线通讯的特性，使其能够与各品牌机械臂无缝握手，是重钢结构、汽车底盘及压力容器实现 24 小时不间断高质量弧焊的“不倒翁”。

🌟 核心数字化遗产与重型自动化工艺卖点

• 100% 工业级极限负载持续率：不同于市面上常规的 60% 占载率设备，DM500 即使在 500A 满负荷状态下，依然能够 24 小时连续不停机地进行厚板长缝拉焊。其变压器与散热架构的冗余设计，彻底终结了重载流水线的热保护停机痛点。
• 80kHz 软开关与数字电子电抗器：极高的逆变主频赋予了电弧极高的动态响应速度。全电流域内电弧特性可调，无论是在平焊时追求极佳的熔深，还是在立焊/仰焊时追求电弧的快速冷凝与抗下垂能力，系统都能通过微秒级运算稳定电弧。
• 四轮驱动带码盘反馈送丝（硬件级恒速）：标配重型送丝机 CM-7401。四轮全驱动加上内置的光电编码器反馈，确保即使在机械臂复杂的空间姿态下（枪线被严重扭曲），电机依然能通过自动扭矩补偿维持绝对恒定的送丝线速度。
• 原生 CAN 现场总线通讯：摈弃了传统模拟量接线的繁琐与信号干扰。仅需一根高速 CAN 总线通讯缆，即可与 PC 端监控系统、OTC 机器人或其他非标自动化专机实现双向毫秒级数据交互，完美融入数字化智慧车间。

🏭 典型自动化集成与重工服役场景

DM500 凭借极致的耐力与数字通讯能力，广泛服役于以下高节拍制造现场：

• 商用车与重型工程机械：挖掘机动臂、重卡车桥及底盘的大电流连续深熔焊接（完美匹配机器人自动化）。
• 大型钢结构与桥梁建造：超厚法兰、重型工字钢与管板的 24 小时多层多道连续堆焊与盖面。
• 五金冲压件群焊专机：依靠 CAN 总线精准协同，在自动化转盘机上实现毫秒级响应的极速高频点焊。

📋 DM500 官方核心技术规格与标准套件矩阵

以下为您提供经严格分离解耦的详尽电气、物理参数及原厂易损消耗件配置表（数值列已完全抽离冗余单位，严格遵循原厂存档）：

规格参数大类与原厂配置套件		计量单位	工业原厂标定技术数据
焊接电源主机型号		–	DM-500 (已停产)
输入网侧电压与频率		V, Hz	三相, 380V ±10%, 50/60 Hz
额定输入总容量 (视在/有功)		kVA (kW)	25.8 (24.0 kW)
输出工作电流无级调节范围		A	30 ～ 500
额定负载持续率 (占载率)		%	100% (极限重载)
设备外形尺寸 (W×D×H)		mm	300 × 655 × 595
设备本体净重		kg	51
OTC 官方标准套件 (核心供维修采购参考)	码盘反馈四轮送丝机	–	CM-7401
	原装 500A 大功率焊枪	–	WT5000-SCD
	二氧化碳气体加热流量计	–	W-198-36V (36V安全供电电压)
	专用送丝及通讯线缆	–	BKPT-6002

🔧 100%满载机器人电源现场运维与 CAN 总线防坑指南

• CAN 工业通讯总线的抗干扰接地屏蔽：DM500 作为自动化集成电源，其核心控制指令全部依靠 CAN 总线传输。在机器人工作站复杂的强电磁环境中，CAN 通讯线缆绝对不能与焊接主电缆或伺服电机强电线长距离平行捆绑！必须保证通讯线的屏蔽层两端良好接地（或按照说明书加装终端匹配电阻）。一旦发生电磁串扰，机器人的指令包将发生丢包，导致起/收弧严重延迟、甚至死机报警。
• 80kHz 超高频软开关的粉尘致命伤：为了压榨出 100% 的极限制载能力，设备内部散热风量极大。但 80kHz 的超高频 IGBT 模块对含有铁屑的金属粉尘极其敏感。如果在重钢构车间内服役，悬浮粉尘极易在主板上堆积导致爬电短路。车间维保工程师必须强制执行每月一次的清灰保养，使用无油无水的干燥低压压缩空气仔细吹扫风道。
• 500A 连续满载状态下的送丝网管维保：当长期在 400A-500A 区间进行大电流厚板焊接时，焊丝融化速度极快（送丝速度处于极值区间）。如果在送丝软管内部积累了大量剥落的焊丝镀铜层碎屑，会导致瞬时送丝卡顿，而在大电流下这一卡顿会瞬间演变为断弧与炸管。请定期用压缩空气反向吹洗导丝管，或随导电嘴定期更换送丝软管，并定期清理 CM-7401 送丝轮上的铜屑。
