日本原装 SANYO DENKI 制造 OTC DAIHEN 焊机专属重载散热风机 100-1429 深度解析

OTC DAIHEN 100-1429 焊机主散热风机（物理铭牌标刻型号：9WV1224P1H003，隶属 SanAce120W 系列）是 OTC 中大功率数字化逆变焊机（如 P500L、P400、M350L、M500 等）控制内部温升的“呼吸中枢”。在满负荷、高暂载率的连续焊接作业中，焊机内部的 IGBT 功率模块与主变压器会产生惊人的热量。该风机由日本顶级散热领域巨头 SANYO DENKI（山洋电气）代工制造，采用 DC24V 直流无刷驱动与工业级双滚珠轴承。它以极高的风压和风量，强制冷风贯穿整机风道，是死守焊机核心功率器件不发生“热失控（Thermal Runaway）”和热击穿炸机的绝对物理屏障。

🔍 原厂极限风压设计与防伪料号互认指南

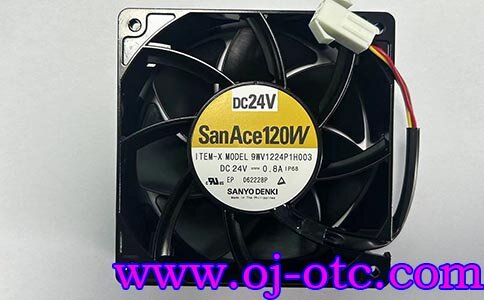

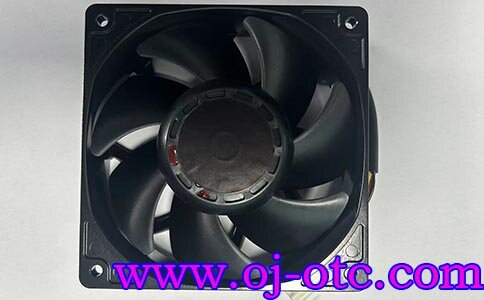

• 双料号等效（100-1429 ＝ 9WV1224P1H003）： 在工业设备维保中，认准料号是避免错买的核心。100-1429 是 OTC 官方在 BOM 图册中的唯一订货识别码；而风机背部标签上的 9WV1224P1H003 则是 SANYO DENKI 的出厂原厂型号。两者实为同一纯正原装部件，采购时只需核对其中之一即可。
• 双滚珠轴承超长服役寿命（>70,000小时）： 焊机通常工作在充斥着金属粉尘、腐蚀性气体和高温的恶劣环境中。普通的含油轴承风机会在数月内因润滑油干涸而卡死烧毁。100-1429 内部精配了重载级双滚珠轴承（Dual Ball Bearing）及全密闭防尘电机架构，确保在极其恶劣的粉尘车间中依然能维持超过 70,000 小时的无故障狂暴送风。
• SanAce120W 系列极限切风风量： 为了压制 500A 大电流焊机的暴力温升，该风机扇叶经过了严密的流体力学与声学调校。在 DC24V 满载驱动下，能够形成极具穿透力的强劲风柱，直吹 IGBT 铝基散热鳍片的深处，瞬间带走热量沉积。

🛠 现场换装排障与“劣质平替风扇引发炸机”维保避坑指南

• 🚨 终极红线：绝对严禁使用电脑或普通设备的廉价 120mm 风扇平替！ 许多电工发现风机坏了，会贪图便宜在网上购买尺寸相同（120x120x38mm）的普通电脑机箱风扇来代替。**这是引发焊机彻底报废的头号元凶！** 劣质风扇的 CFM（风量）和静压连原装风机的三分之一都达不到。虽然装上去也会转，但在连续焊接时根本吹不透 IGBT 的散热鳍片。热量一旦闷在机箱内，价值数千元的 IGBT 模块会因超温在几分钟内瞬间炸裂。
• 阵列式更换原则（FM1 / FM2 同步性）： 如图所示，在 OTC M350L 等机型的左侧进风口，通常并排安装有 FM1 和 FM2 两个 100-1429 风机（500A 机型可能配 3 个）。当其中一个风机因老化转速变慢或卡死时，**强烈建议将同侧阵列中的风机全部同步换新**。因为新旧风机转速差会导致机箱内形成风道“乱流（涡流）”，严重削弱整体散热效率。
• 定期强制清灰防死锁： 车间内的打磨铁粉极易附着在风机扇叶前缘。积累过厚不仅会破坏动平衡引发剧烈震动，还会使电机过载发烫。建议每月用干燥压缩空气逆向吹扫风机叶片及后部的 IGBT 散热网。
