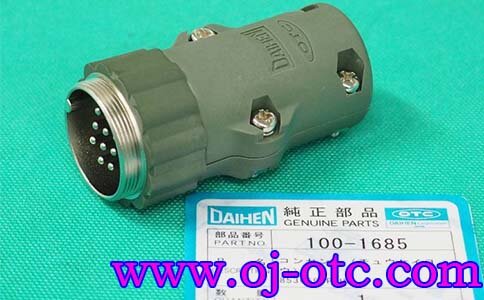

100-1685 10芯航空插头

日本原装进口 OTC DAIHEN 焊机与送丝机控制电缆专用 10 芯航空插头（公头）100-1685 深度解析

OTC DAIHEN 100-1685 重载型10芯工业航空插头（公针）是焊接工作站中维系逆变电源与送丝机（Wire Feeder）之间底层信号无损交互的咽喉级机电连接器。该插头主要组装于 BKCPJ-10** 系列标准10芯控制电缆及重载延长线两端，与控制柜或焊机面板上的 100-1381（10芯航空母座） 构成了完美的闭环配对互锁矩阵。在自动化气保焊或脉冲MIG/MAG作业中，该插头负责高速、零失真地传输送丝马达微调电压、送丝点动反馈、气体电磁阀开闭指令及起弧重载电流取样等10路关键控制信号。本品完全由日本原厂进口，采用特种抗震锌合金外壳与高导电率冷压镀金针脚，是从物理层面彻底消灭“起弧不触发、送丝时断时续、气体阀不动作”等间歇性通讯故障的底层基础骨干件。

🔍 “三四三”针脚防呆布局与重工业级高可靠架构优势

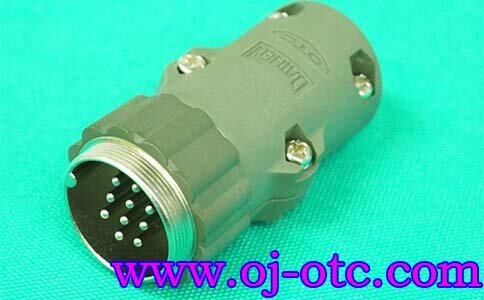

• 镜像级“三四三”防错位排列针座： 如图中插针细节特写所示，L23700P00/100-1685 内部的10个高精导电插针严格遵循原厂 3-4-3 矩阵式排布，并且在金属外壳边缘内嵌了精密形位公差防呆凹槽。这种设计让操作工在昏暗、狭窄的工装夹具地沟中盲插换线时，也能定格即咬合，绝对无法发生物理错位错插，长效保护内部触点。
• 航空级高厚度低阻抗镀金插针： 焊接现场存在极强的空间电磁暴与网路谐波反冲，微弱的模拟信号对接触电阻极其敏感。该插头内部插针基材选用高弹高导纯铜，表面历经高标准硬质镀金工艺。在提供单针 5A、整插 250V 高耐压负荷的同时，实现了摩擦系数极低、抗长周期插拔磨损的优异特性，彻底杜绝了因引脚氧化、碳渣附着引起的控制信号瞬间丢包。
• 全密闭高断容量压铸金属壳体： 外壳采用重工业级厚壁锌合金压铸，表面经电镀镍钝化处理，具备极强抗踩踏、抗重物意外砸击的刚性物理硬度。尾部配有标准的铠装夹紧锁扣与耐油橡胶防水胶圈，适用线径紧密包覆，达到极高的 IP65 级防尘防溅水防漏气标准。

🛠 现场线束组装与“线芯虚焊错位、外壳金属铁粉堆积”维保避坑指南

• 🚨 致命焊接红线：严禁恒温烙铁超温“死烫”针脚底座！ 现场电工在自行焊接电缆或维修更换 100-1685 时，由于控制线芯带有屏蔽层较为粗硬，常会盲目调大烙铁功率并在针脚处长时间加热。**这是损毁新插头的第一大误区！** 持续高温（超过 380 摄氏度、超过 3 秒）会导致内部固定针脚的特种高分子绝缘硅胶块发生微观熔融变形。上机后，针脚位移形变会导致公母头无法垂直咬合，或在动态拉扯中发生内部互碰短路，将 24V 电源错灌进敏感的逻辑主板，招致整机炸板报废。建议使用 350 摄氏度恒温烙铁并快速点焊。
• 必须百分之百执行每一芯“热缩管绝缘独立包裹”： 在航空插头内部密集的尾部接线杯中，10根芯线的物理间距只有几毫米。焊接完成后，**必须在每根芯线上套入专属的高阻燃热缩管并加热缩紧！** 绝对禁止让裸露的锡丝直接暴露在尾壳空腔内。焊接车间的细微金属打磨铁粉一旦通过散热间隙漏入尾壳，会导致多引脚间发生微漏电，引发送丝机无预警失速或电磁阀乱动作。
• 严密记录原厂 BKCPJ 电缆颜色引脚逻辑定义： OTC 官方控制线束各颜色对应的引脚编号有着严密的逻辑。在剪断旧插头前，维保人员必须用手机拍照并记录“哪个颜色对应哪个数字孔号”。任何一根保护地线、反馈线或送丝驱动线的位置错接，都会在开机一次通电时，导致送丝机内部编码器发生不可逆的物理烧毁。

• **长三角重工圈极速保供网络：** 针对安徽合肥、芜湖、马鞍山、滁州、淮南及周边金属框架加工区，若遭遇行车意外扯断控制柜总线导致机器人趴窝停产，我司提供**“大仓现货插头/成品电缆专车同城当日直达班组”**的最强极速应急响应保障，助您分秒必争抢回工期。
