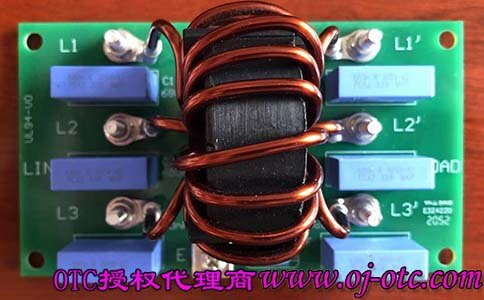

4519-036 滤波器

日本原装进口 OTC DAIHEN 焊机核心电源净化中枢 EMC/EMI 滤波器 4519-036 深度解析

OTC DAIHEN 4519-036 高性能工业级电磁干扰（EMI/EMC）滤波器是广泛应用于 OTC 全系列大功率逆变焊机内部的电网安全核心屏障。在大电流焊接作业中，焊机内部 IGBT 的超高频开关动作会向电网反向释放强烈的电磁谐波与射频噪声，极易导致同车间的精密数控机床（CNC）、机器人控制柜出现通讯乱码或死机（传导干扰超标）。4519-036 滤波器被精准串联在焊机的三相/单相主电源输入端，具备极其强悍的双向滤波能力：既能将焊机内部产生的高频杂波“锁”在机箱内，又能强效吸收工业电网中因大型行车、冲床启停带来的致命电压浪涌（Surge），是彻底隔绝电磁串扰、捍卫焊机微电脑主板物理安全的终极护盾。

🔍 工业级双向频段过滤与安规级用料优势

• 双向共模/差模噪声深度抑制： 该滤波器内部采用了高品质的高频磁芯共模扼流圈与工业安规级 X/Y 滤波电容矩阵。它不仅能敏锐滤除相线与相线之间（差模）的低频突波，更能强力泄放相线与地线之间（共模）的高频射频干扰，确保 OTC 焊机的电磁辐射发射与传导发射严格符合严苛的国际电磁兼容（EMC）指令，打造真正的“绿色电磁”加工车间。
• 抗浪涌防击穿的冗余设计： 面对国内部分偏远重工园区极其不稳定的电网环境，4519-036 在设计时预留了极高的耐压冗余。当遭遇雷击浪涌或电网瞬间断合产生的反电动势高压尖峰时，内部电容网络能瞬间将脉冲能量吸收，防止高压直接劈入焊机内部，有效避免变压器及逆变桥的灾难性击穿。
• 重载阻燃封装与极低发热： 滤波器的外壳采用特种阻燃绝缘环氧树脂进行全密闭灌封，具有极佳的抗震、防潮与防导电粉尘性能。大截面内部导流体在满载长周期焊接中依然保持极低的热阻抗，绝不因发热而融化或短路，完美适配 OTC 焊机的高暂载率作业要求。

🛠 现场换装排雷与“接地悬空、接线反接”维保防坑指南

• 🚨 核心安全铁律：滤波器金属外壳必须实现“零阻抗物理接地”！ EMI 滤波器滤除高频共模干扰的底层物理逻辑，是将其通过外壳导向安全大地（PE）。因此，**在将 4519-036 锁紧在焊机内部金属底板上时，必须确保安装孔位下方的绝缘烤漆已被刮开，或使用带有锋利破漆齿的接地垫圈紧固！** 若外壳与机箱绝缘（接地悬空），高频噪声将无处泄放，不仅滤波功能彻底失效，更极易导致焊机外壳带上感应麻电。
• 严禁输入与输出端（LINE / LOAD）接反： 滤波器具有绝对的内部结构方向性。“LINE”端必须直连车间输入电源线，“LOAD”端必须连接焊机内部的主回路线束。在拆除烧毁的旧件前，强烈建议使用手机拍照记录端子引线。一旦反接，在不对称的脉冲冲击下，滤波器内部的安规电容极易发生爆浆失效。
• 异味预警与鼓包强制停机： 如果焊机长期在电压恶劣的工况下运行，滤波器会因超负荷吸收浪涌而加速老化。维保人员在开箱巡检时，若闻到刺鼻的电木焦糊味，或发现滤波器外壳发生微弱鼓包形变，这说明其内部绝缘介质已接近崩溃临界点，必须立即停机换新 4519-036，严防内部拉弧起火。
