日本原装进口 OTC DAIHEN CPDP350 / CPDP500 全数字脉冲焊机核心主控线路板 C0121P00 (C0121P) 深度解析

OTC DAIHEN C0121P00 数字化核心主控制板（电路板正面贴片丝印料号为：C0121P）是 OTC 旗下顶规全数字高性能脉冲气保焊机 CPDP350 与 CPDP500 系列的绝对“逻辑大脑”与闭环控制中枢。CPDP系列焊机以其在中厚板不锈钢、高性能碳钢的低飞溅脉冲焊接，以及高频高保真自动化机器人连携工艺中的卓越表现而享誉重工界。这一切的底层波形微调，全权依赖这块主控板内部的高速微处理器。它能以纳秒级的反馈速率，实时采集焊接回路中的瞬态电压与输出电流，动态演算并修正逆变脉宽，同时死死锁定制冷水箱、气体电磁阀与送丝机电机的时序同步。当生产线焊机遭遇：机箱频发 Err 系统故障码锁死、操作面板调节完全失灵、脉冲模式下引弧直接爆裂断弧，或开机直接报出高压逆变逻辑错误时，往往意味着该主板的控制逻辑阵列已被重尘击穿。原位换装这块纯正的日本原厂控制板，是根除电气参数漂移、让瘫痪产线满血复活的唯一官方工程路径。

🔍 精密数字多层板与光耦隔离拓扑结构优势

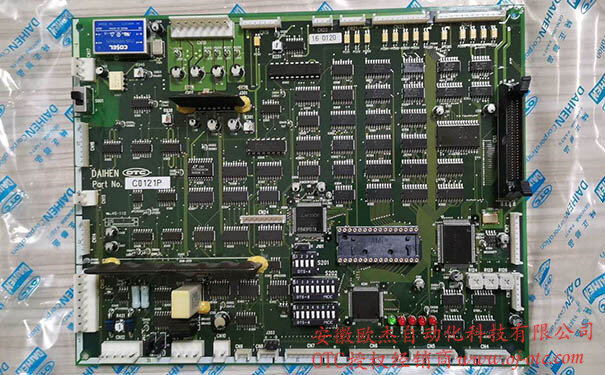

• CPDP系列专属超低飞溅脉冲波形算法： 如图中高密度 SMD 贴片元器件与核心微控制器的严谨排布所示，C0121P 内部固化了日本总厂极其珍贵的数字化电弧相控特征固件。它能够在脉冲过渡中，对一脉一滴的熔滴分离进行微秒级强力干预，将焊接飞溅直接压制到微量级。拒绝使用非原厂维修板或山寨板，从根本上阻断因波形失真导致的电弧跑偏与探伤气孔。
• 工业级高阻抗光耦隔离（抗干扰浪涌）： 强流脉冲焊机内部是一个充斥着激烈高频磁场与强电压突波的极端恶劣环境。C0121P00 在所有外部输入引脚（面板总线、送丝反馈、外接机器人总线接口）处，全量排布了高隔绝光耦隔离矩阵与压敏电阻防雷击网络。它能化身为一道强悍的物理防火墙，强效阻断主回路突发的反向大电动势，死死护卫内部 CPU 芯片。
• 特种重工业“三防漆”全覆膜绝缘： 针对汽车配件、船舶下料等车间内漫天漂浮的导电金属尘埃与潮湿切削油雾，该板卡在出厂前经过了 OTC 顶规环保三防漆（Conformal Coating）的整体真空浸涂固化。给裸露的贴片引脚、分压电阻包裹上了一层致密的绝缘外壳，有效防范因微尘搭桥引发的短路自毁。

🛠 现场换板大修与“静电瞬击、残压反噬”维保避坑指南

• 🚨 核心换装红线：严禁带电或在电容未放电完毕时插拔排线！ CPDP350/500 逆变器底部的滤波电容组在断开总电源后，仍残留有足以瞬间烧毁线路板的直流高压。**在拆除旧板或插上全新 C0121P00 控制线前，必须强制焊机断电并静置 15 分钟以上，直到确认机内余电放净！** 否则，残压反冲会瞬间将新主板上的贴片逻辑门芯片烧短路，造成无法索赔的“人为开箱损毁”。
• 防静电（ESD）规范装配与卡扣防缩针： 数字化精密控制板极度畏惧人体静电。维保电工在撕开防静电密封袋之前，双手必须触摸接地机壳释放静电，或严格佩戴防静电手环。在对接四周的直插式排线接头时，应垂直对准防呆限位卡口推入，听到“咔哒”一声方为锁死，切忌左右倾斜硬塞导致排针折弯或内部缩针断引脚。
• 强制推行“前级强电排雷”杜绝级联炸机： 主控板的损坏常常是由外围器件故障所引诱。**在换上全新 C0121P00 前，必须使用万用表对焊机内部的 IGBT 逆变模块、主变压器绕组、送丝马达电枢进行彻底的短路排查！** 如果前级 IGBT 已经击穿而盲目更换主板，上电瞬间强电会顺着驱动线逆向将新主板再次炸裂。
