FDOP-0005 操作盒

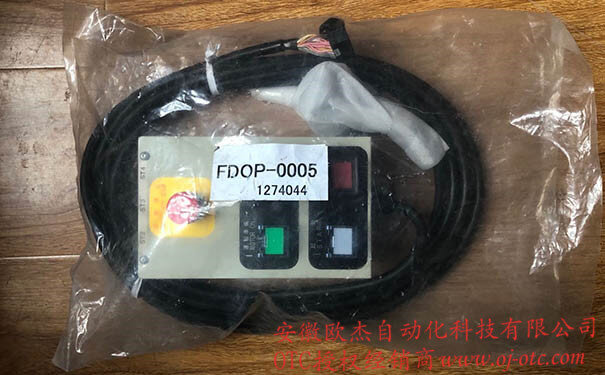

OTC DAIHEN 原装机器人辅助操作盒 FDOP-0005 (启动盒) 深度解析

OTC DAIHEN FDOP-0005 机器人辅助操作盒（现场常称为外部启动盒或工位按钮盒）是 OTC FD 系列工业机器人（如 FD11 控制柜）标准外围交互设备。在实际的自动化焊接与搬运车间中，为了保护昂贵的示教器（Teach Pendant）免受频繁的油污与粉尘侵蚀，并方便操作工在安全栅栏外或变位机旁进行快速启停作业，FDOP-0005 成为了必不可少的外部控制中枢。它集成了最核心的运转逻辑按键与底层安全硬线回路，是实现“人机隔离、安全高效生产”的标配物理交互终端。

🔍 核心控制阵列与工业级安全防护设计

• 双通道安全急停回路（Dual-Channel E-Stop）： 操作盒最醒目的红色蘑菇头急停按钮并非普通的单点开关，而是直连机器人控制柜底层安全继电器的双通道强制断开结构。一旦拍下，它将以最高优先级从物理硬件层面切断伺服电机的强电动力，即使主控板软件死机也能确保机器人瞬间抱闸停机，绝对保障人员与设备安全。
• 高频耐击打物理按键： 面板上集成了“启动（Start）”、“停止（Hold）”、“模式切换（Mode）”等高频操作按键。内部触点采用高厚度银合金涂层，具备极低的接触电阻，专门抵御车间工人戴着厚重劳保手套进行的长年累月高强度“重手按压”。
• 工业级防粉尘/油污壳体： 外壳采用高强度阻燃工程塑料，面板按键四周及接线端子处均做了严密的防水防尘橡胶密封处理。有效阻止车间空气中弥漫的金属打磨粉尘、焊接烟尘与切削液汽雾侵入内部引发微短路。

🛠 现场工位集成与“按键失灵、急停误报”排障防坑指南

• 警惕触点氧化引发的“幽灵急停”报错： 如果机器人系统频繁跳出外部急停报警，且复位困难，维保人员应首先排查 FDOP-0005 的急停按钮。车间长期存在的腐蚀性气体可能会使内部的常闭触点发生氧化，导致微小阻抗增加，被控制柜安全板误判为急停信号。此时切勿随意短接急停回路，应使用电子触点清洁剂喷洗，若氧化严重则必须整盒更换。
• 外部通信电缆走线切忌强拉硬拽： 从操作盒连接至机器人主控制柜的多芯电缆，在现场布线时必须穿入金属镀锌管或工业波纹管中。严禁将通讯线随意散落在地面任由料车与叉车碾压。 内部线芯一旦发生隐性暗断，会导致启动按键时灵时不灵，甚至引发操作指令串线。
• 严禁使用高压气枪或腐蚀溶剂直接冲洗： 清洁操作盒表面时，请使用半干的棉布擦拭。**绝对禁止使用含有丙酮、天拿水等强溶剂的清洗剂**，这会迅速溶解按键表面的防水硅胶罩；同时严禁用车间 8 公斤压力的高压气枪直接对着按键缝隙猛吹，高压气流会将外部铁粉强行压入开关内部造成卡阻。

• 长三角核心制造区特急派送： 针对安徽合肥、芜湖、马鞍山、滁州、淮南及周边区域客户，如遇启动盒意外砸毁导致工位停线，我司提供现货专车当日闪送直达车间的高效配件救援服务。
• 外部 I/O 接线免费诊断： 购件客户享有免费远程技术帮扶，由资深电气工程师指导您排查主板 I/O 端子排接线故障，确保外围启动信号与急停回路 100% 正确接驳。
