H21B20 金属喷嘴

日本原装进口 OTC DAIHEN AW-12 水冷氩弧焊枪专属 抗极热金属保护喷嘴 H21B20 深度解析

OTC DAIHEN H21B20 重载型金属保护喷嘴（Metal Shield Cup）是专为 OTC 旗下主力大电流水冷氩弧焊枪 AW-12 设计的最外端气流导向铠甲。在部分重工业自动化专机焊接或对空间极为受限的管管相贯线 TIG 焊接中，传统的陶瓷喷嘴往往因为磕碰极易碎裂，导致频繁停机更换。H21B20 摒弃了易碎的陶瓷材质，采用特种耐热合金钢整体车削而成，内径为 9.5mm。它不仅赋予了枪头坚不可摧的物理抗撞击能力，更依靠金属卓越的导热特性，在水冷枪颈的加持下极速散热，从容应对数百安培连续引弧带来的极端热辐射。当您的焊接工况对绝缘要求不苛刻，但对喷嘴的物理抗爆性与狭窄空间作业有极高要求时，H21B20 是替代易碎陶瓷嘴的终极方案。

🔍 特种耐热合金钢与镀铬防粘连核心优势

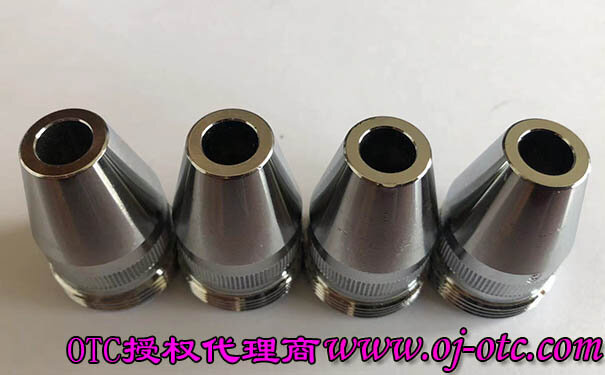

• 官方钢印防伪与抗热震车削工艺： 如图中金属喷嘴的滚花细节所示，其边缘蚀刻有清晰的 OTC 官方防伪标识与料号。整个喷嘴由特种耐高温合金钢棒料直接在数控车床上进行高精密一体化车削。在数百度的电弧高温连续烘烤下，其内径绝不会发生热膨胀变形或软化坍塌，彻底告别陶瓷喷嘴常见的因急冷急热导致的“热震崩裂”。
• 表面微米级镀铬（极度抗飞溅）： 氩弧焊在打底或铝合金交变焊接时，偶尔会产生微小飞溅。如果金属喷嘴表面不经处理，液态高温飞溅物极易将其“焊死”。H21B20 的内外表面均经过了微米级的高硬度镀铬处理（Hard Chrome Plating）。这层致密的铬涂层不仅让喷嘴闪烁着高级的银白光泽，更如同“不粘锅”一般，对飞溅的金属熔渣具有极强的排斥性，用钢丝刷轻轻一扫即可光洁如新。
• 精密螺纹与极速热传导能力： 与陶瓷材料相比，合金钢的导热系数呈现几何级倍数增长。H21B20 底部的精密螺纹与 AW-12 的水冷枪颈连接体（如 H21B19）严密咬合。前端吸收的电弧热量能瞬间通过螺纹传导至后方的水冷回路中被带走，确保喷嘴在长时间大电流输出下依然保持相对冷态，绝不红热融化。

🛠 现场换装排障与“高频引弧短路、螺纹焊死”维保避坑指南

• 🚨 终极安全红线：严密防范高频高压引弧“侧击穿”！ 这是使用金属喷嘴最核心的注意事项！与陶瓷喷嘴天生绝缘不同，金属喷嘴是优良的导体。在 TIG 焊机释放数万伏高压高频进行非接触引弧时，**如果钨极伸出长度过短，或者金属喷嘴外壁不小心碰到了工件（接地），高频电弧会直接击穿喷嘴或从喷嘴侧面打火！** 这会导致引弧失败甚至烧坏枪头零件。操作工在使用 H21B20 时，必须确保钨极前端与喷嘴内壁保持绝对居中，并严格保持喷嘴与工件的安全距离。
• 防微小飞溅导致的“螺纹抱死”： 金属与金属的螺纹连接在高温下极易发生氧化咬合。在每次更换或清理 H21B20 时，建议在底部的连接螺纹处涂抹极其微量的高温防卡死润滑脂（如铜基防卡膏）。严禁在未涂抹防卡膏的情况下使用扳手将喷嘴强行死拧到底，否则高温作业后，喷嘴与枪颈将彻底“焊死”无法拆卸。
• 绝缘圈（特氟龙垫片）的完好性检查： AW-12 焊枪在安装金属喷嘴时，枪颈与喷嘴之间通常需要安装耐高温的特氟龙（PTFE）绝缘垫圈。每次安装 H21B20 前，必须目视检查这枚绝缘圈是否开裂或碳化发黑。如果绝缘圈失效，不仅会严重漏气导致焊缝发黑，更会引发致命的高频漏电。

• **AW-12 全套水冷焊枪备件支持：** 金属喷嘴的长期使用需要水冷枪颈的高效配合。如果您正在对车间的 AW-12 氩弧焊枪进行深度大修，我司可同步提供原装的钨极夹体（铜芯）、绝缘件及通水导电缆（如 U2965H00 等）。欢迎联系查看 AW-12 全系列 BOM 爆炸图，彻底消灭错配漏气的风险。
