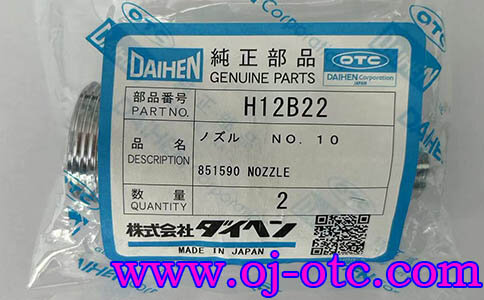

H12B22 金属喷嘴

日本原装进口 OTC DAIHEN AW-12 水冷氩弧焊枪专属 10 号精密抗冲击金属喷嘴 H21B22 深度解析

OTC DAIHEN H21B22 重载型高柔性金属气体保护喷嘴（车间一线常统称为“10号金属嘴”或“10号不碎枪头”）是安装在大功率 AW-12 自动化水冷氩弧焊枪（TIG）最前端的核心气流导流耗材。在自动化焊接工位上，尤其是针对精密不锈钢薄板、有色金属管管道或新能源轻量化铝合金构件的密集全自动打底焊接时，电弧的纯净度直接决定了焊缝探伤的合格率。由于焊接空间经常受到夹具的物理限制，普通的氧化铝陶瓷喷嘴极易发生磕碰崩裂，且在长周期大电流强热辐射下容易冷热交替炸裂。本款日本纯正进口的 H21B22 保护气嘴采用特种耐热合金钢精锻制成，以其高强抗冲击的刚性物理骨架，彻底根治了一线车间“频繁崩嘴、反复停机”的生产红线痛点。

🔍 10号气流压缩矩阵与特种合金镀铬工艺的核心优势

• 10孔紧凑型气流聚焦约束（精细控制）： 喷嘴壳体表面清晰冷压印有规格 10 钢印。10号孔径在交直流脉冲氩弧焊（TIG）工艺中属于具备极佳“束流效应”的黄金规格。相比于大口径的12号喷嘴，10号口径能对吹出的氩气形成完美的物理聚焦压缩，使气体流速更具穿透力，形成致密坚挺的挺直层流保护气罩，精准锁死微型熔池不被外界杂质空气污染。

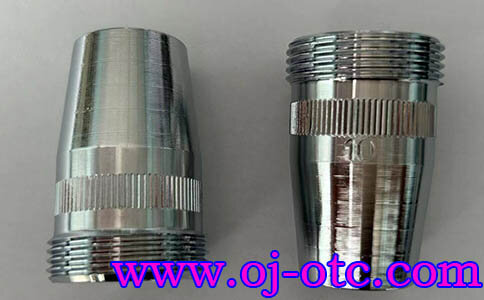

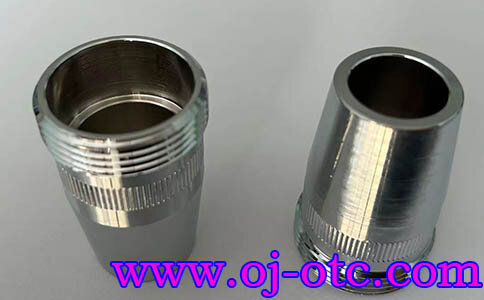

• 高强合金基材与抗飞溅浸涂层： 如图中整体实物特写所示，产品选用原厂高韧性耐热合金钢。在六轴手臂进行复杂轨迹翻转寻位时，即便与焊接夹具发生高硬度金属摩擦与剧烈意外撞击，也绝不崩口形变，死死保全内部钨极尖端。表面经镜面级电镀铬精细抛光处理，表面极度光滑，使得高温电弧激发的金属飞溅物难以在喷嘴前缘发生死死死物理粘附，极易点检清理。
• 微米级内螺纹与同心无损级配： 尾部对接螺纹由日本总厂高精密数控车床一次性车削成型，与 AW-12 水冷枪体前端的紫铜分流连接体实现 100% 同心。严密锁紧气体流向，杜绝任何微量气体从螺纹缝隙发生侧向侧漏或倒吸负压空气，保障气体流速纯净、层流流形完美。

🛠 现场换件组装与“高频瞬间短路、绝缘套碳化穿击”维保避坑指南

• 🚨 终极安全防线：金属喷嘴严禁直接接触“强电裸露件”！ 必须明确，金属喷嘴由于具有导电性，在 AW-12 焊枪总成装配中，其后部必须通过原厂特种高阻燃陶瓷/树脂绝缘体（如 KE3001）与带电的枪管内部电学部件彻底断开。**更换新 H21B22 前，维保电工必须用肉眼和万用表仔细排查内部的绝缘环是否开裂、破碎或表面附着有一层黑色的导电积碳！** 若绝缘体碳化损坏，焊机在开机起弧的瞬间（高达上万伏的高频高压引弧电压），高频电流会不经过钨极针尖，直接击穿到金属喷嘴上并向周边工件野蛮放电（旁路打火）。这不仅会导致瞬间无法引弧，更会当场熔毁新喷嘴和内部精密分流器。
• 严防螺纹“冷焊”咬死咬滑： 由于焊枪前缘常年经历几百度的极速热循环，不同金属间的热膨胀系数差异会导致螺纹部产生极大的微观形变。在拆装更换旧喷嘴时，**绝对禁止在枪体极热状态下生拉硬拽死拧螺丝！** 必须等待焊枪循环冷却水将其彻底冷降温后，配合原装气嘴扳手缓慢旋出。拧入全新 H21B22 前，需用铜丝刷将枪头螺纹牙内的氧化物和碳渣清空，柔和拧入锁紧即可。
• 气体纯度与钨极伸出长度联动调校： 10号喷嘴在约束气流的同时，对钨极的夹紧同心度要求更高。请配合原厂气流分流网使用，且钨极超出喷嘴端面的长度强烈建议严格控制在 3mm~5mm 范围内。超出过长会导致局部层流气帘无法覆盖，引发布线熔池严重气孔与钨极端面迅速氧化烧秃。

• **获取 AW-12 水冷焊枪全套零部件图册：** 金属喷嘴的长期本质安全运行极度依赖于后端绝缘套及铜分流器的健康状况。如果您需要同步为工作站备库配套的绝缘环（如 KE3001）或气孔筛分网，请点击查看技术文献 AW-12 原装OTC水冷氩弧焊枪分解介绍，对照官方 BOM 爆炸图精准选型，断绝买错风险。
