H12B23 金属喷嘴

日本原装进口 OTC DAIHEN AW-12 水冷氩弧焊枪专属 12 号重载抗冲击金属喷嘴 H12B23 深度解析

OTC DAIHEN H21B23 重载型金属保护气喷嘴（一线车间常称之为“12号金属嘴”或“铁套”）是专为 OTC 经典大功率 AW-12 水冷氩弧焊枪（TIG）量身定制的最前端气流导流耗材。在自动化重工制造领域（如航天铝合金厚板、核电压力容器及重型军工法兰的连续 TIG 焊），焊枪需要长时间承受数百安培的超高温电弧辐射，且作业空间往往异常狭窄，极易发生枪头磕碰。传统的氧化铝陶瓷喷嘴在这种极限工况下极易因为热胀冷缩或物理撞击而碎裂。H21B23 采用全特种耐热合金钢锻造，以无坚不摧的物理刚性与完美的层流气体保护网，彻底攻克了“频繁碎嘴、停机换件”的生产痛点。

🔍 特种合金钢材与精密气动力学导流优势

• 无惧暴击的合金钢护体与表面抗熔敷处理： 如图中金属光泽的侧面特写所示，H21B23 的基材采用了原厂高强度耐热合金钢。在机器人狭窄空间寻位或工件夹具意外干涉时，即便发生严重的枪头刮擦与撞击，金属喷嘴也绝不碎裂，强效保护内部的钨极与导流体。同时，其外表面覆涂了极其致密的镀铬抗氧化层，使高温下飞溅而来的熔融金属颗粒无法死死粘附（熔敷）在喷嘴外壁，用钢丝刷轻轻一刮即可脱落，长效保持枪头的轻盈与整洁。

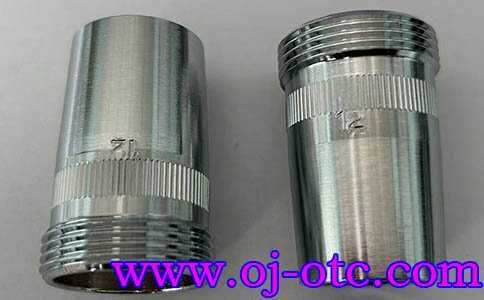

• 12 号大口径层流气罩： 喷嘴尾部清晰压印有 12 字样的钢印。12 号口径在 TIG 焊工艺中属于极其宽广的气体保护罩级别。它能在氩气喷出时形成直径更宽、密度更高的柔性层流“气帘”，在大电流交直流脉冲焊时，将宽大而炽热的熔池和钨极尖端完全包裹在无氧环境中，严防周边空气卷入导致焊缝发黑发脆或产生密集气孔。
• 完美兼容 AW-12 水冷枪系接口： 该喷嘴的尾部内螺纹由日本总厂的数控机床进行了微米级精密车削，与 OTC AW-12 焊枪前端的紫铜连接体或绝缘垫圈实现 100% 的同心度无缝咬合。在高压氩气吹出时，绝不在螺纹缝隙处发生任何侧向漏气，将宝贵的气体流速全部集中于正前方。

🛠 现场换装与“高频拉弧、绝缘短路”维保避坑指南

• 🚨 致命短路红线：必须确保绝缘垫圈与连接体完好无损！ 金属喷嘴本身是导电的。在 AW-12 水冷焊枪的结构中，金属喷嘴必须通过绝缘套（如 KE3001）与带高压强电的枪体黄铜件彻底隔离。**在拧上 H21B23 之前，维保人员必须仔细检查底部的绝缘环是否发生开裂或碳化黑迹！** 一旦绝缘失效，焊机在执行高频引弧（高频高压达几万伏）时，电弧不会从钨极尖端打出，而是直接从金属喷嘴边缘向工件放电（旁路拉弧）。这不仅无法引燃主电弧，还会瞬间熔穿工件表面，造成不可挽回的工伤事故。
• 防呆清灰与防滑牙拧紧： 金属喷嘴与紫铜底座由于材质的热膨胀系数不同，长时间经历高温烘烤后容易发生螺纹咬死。更换旧喷嘴时，如果过紧，切忌使用蛮力死拧，应待其完全冷却后使用专用枪头扳手拆卸。拧入新喷嘴前，务必用气枪将螺纹缝隙内的残渣吹净，保持紧固但不要过度死锁。
• 防飞溅剂的正确喷涂时机： 尽管 H21B23 有镀层抗粘附，但在极限暂载率下，仍建议每隔 4 小时向喷嘴内壁及前端薄薄喷涂一层专用的水性防飞溅液或沾取防堵膏。注意：**喷涂或沾膏时必须避开内部的钨极尖端！** 若防堵膏污染了钨极，起弧瞬间会产生大量杂质气体，直接导致焊缝起泡发黑。

• **索取 AW-12 水冷枪全套前端配件 BOM 爆炸图：** 金属喷嘴的运行极度依赖绝缘体与导流件的健康状态。如您需要同步申购该喷嘴配套的绝缘圈（如 KE3001）、钨极夹套等部件，请点击查阅技术图册 OTC Daihen 氩弧焊枪 AW12 零部件大全，按图索骥杜绝漏采买错。
