K1822C11 送丝齿轮

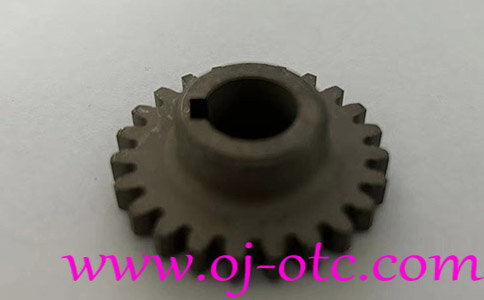

日本原装进口 OTC DAIHEN 焊机送丝机构专属 高硬度精密传动齿轮 K1822C11 深度解析

OTC DAIHEN K1822C11 高频淬火精密主动齿轮是组装在 OTC 各型号焊机重载送丝机（Wire Feeder）减速箱与主动送丝轴之间的核心动力传递纽带。在自动化或高负荷手工气保焊（MIG/MAG）作业中，送丝机电机需要将高速旋转的扭矩平稳、零滑差地转化为送丝轮的推力。K1822C11 作为传动链条上的关键齿轮，直接决定了送丝的平顺度与响应微调的灵敏度。该齿轮采用日本高纯度特种合金钢材数控精铣而成，并在齿面进行了严苛的高频淬火硬化处理。它以坚不可摧的齿形刚性与极限的啮合公差，彻底清除了大电流连续推丝时由于齿轮磨损导致的“推丝抖动、送丝异响及电弧发飘”等底层物理顽疾。

🔍 特种硬化合金与微米级啮合公差核心优势

• 高频淬火与深层渗碳防磨工艺： 如图中齿轮细节所示，K1822C11 的每个齿冠和齿根都闪烁着硬化处理后的金属光泽。送丝传动是一个需要频繁急停、急加速甚至反抽（脉冲回抽工艺）的剧烈动态过程，普通材质的齿轮在数月内就会被磨出“剃刀锋（齿形变尖）”，导致咬合间隙变大。原厂齿轮经过高频淬火后，表面硬度极高，而核心依然保持强大的金属韧性，完美抵御交变载荷的冲击，数年运转依然能保持出厂时的饱满齿形。
• 零滑差（Zero Backlash）微米级铣削： 焊接电弧的稳定极度依赖于送丝线速度的绝对均匀。如果传动齿轮加工精度不够，齿轮间存在微弱的间隙（背隙），在电机低速旋转时就会引发送丝的周期性停顿。K1822C11 由日本母厂顶级数控机床一体切削成型，与从动齿轮的啮合面贴合度达到微米级，实现了动能的 100% 丝滑传导，令送丝机运转时几乎达到“静音”级别。
• 内孔高精度键槽与同心度锁定： 齿轮内孔的键槽与驱动电机主轴的配合是防止“丢转”的最后防线。原厂齿轮的内孔尺寸公差极严，冷压装配后与主轴完美同心，绝不在高速旋转时产生离心偏摆震动，强力守护送丝马达轴承的寿命。

🛠 现场换装排障与“暴力砸击、缺油干磨”维保防坑指南

• 🚨 终极装配红线：严禁用大铁锤暴力砸击安装！ 在更换磨损的旧齿轮时，许多车间维保人员习惯图快，直接将新 K1822C11 套在轴上用铁锤硬砸。**这是摧毁送丝机总成的最快方式！** 暴力的轴向冲击力会直接穿透驱动轴，瞬间震碎内部伺服马达极其昂贵的微缩减速齿轮箱或尾部脆弱的光电编码器。正确的做法是使用专用的齿轮拉马拔出旧轮，清洁主轴后，使用热装法或螺旋压入法柔和安装新齿轮。
• 强制清理减速箱金属铁泥并重注润滑脂： 齿轮磨损不仅是自然老化，如果减速箱内部密封不良，车间导电粉尘混入润滑脂会形成极具杀伤力的“研磨膏”。在换装全新 K1822C11 之前，**维保人员必须使用清洗剂将齿轮箱内的黑色旧油与金属铁屑彻底掏洗干净！** 洗净擦干后，必须重新足量注入 OTC 官方指定的高温抗挤压锂基润滑脂，严禁在“缺油干磨”或旧油未清的情况下直接闭合外壳。
• 严格检查键槽配合与紧固螺丝： 安装时需确保防转半圆键完好无损且没有被剪切变形，安装到位后，务必滴入中强度的螺纹紧固胶（如 Loctite 243），并用扭力扳手将紧定螺丝死死锁死，严防运行中齿轮发生轴向窜动脱落。

• **无损获取 OTC 各型送丝机 BOM 爆炸图：** 传动齿轮通常与送丝轮、导丝管等属于级联磨损件。如您需要同步大修送丝机，采购与之配套的主/从动轮或送丝压紧轴承，请致电我司技术部门，调取对应型号的官方零部件详图，按图精准备料，彻底消灭错配停机风险。
