L10602B00 防碰传感器

日本原装进口 OTC DAIHEN V系列机器人 SSV 机械式防碰传感器总成 L10602B00 深度解析

OTC DAIHEN L10602B00 机器人枪尾物理防碰传感器组件（官方安全外围件统称为 SSV 防碰装置）是安装在机械手臂第六轴法兰与焊枪本体之间的核心电气安全防线。在自动化弧焊流水线中，机器人进行空间高速度移位、窄缝寻位或逆向示教时，极易因夹具变形、工件偏斜或人工编程失误发生枪尖碰撞。L10602B00 组件内置高灵敏度的全向双回路微动断路行程。当焊枪受到任意三维方向的轻微物理撞击时，内部机械滑块会发生位移并**瞬间切断安全回路，控制柜随即在毫秒级内拉闸制动（脱入急停制动状态）**。这是保护昂贵机械臂法兰不发生扭转形变、焊枪不折断的物理“保险丝”。

🔍 V系列机型定向开发与三件套原厂配件优势

• 完美匹配 V 系列电缆外置型机械手： 本款 L10602B00 专为 OTC 经典的 V 系列（包括 AII-V6、AII-V6L、AII-V20、FD-V6、FD-V6L、FD-V20 等）机器人量身定制。V 系列机器人由于采用电缆外部悬挂走线设计，其枪尾物理空间及复位力矩阻尼与内藏电缆的 B 系列完全互斥。原厂微米级销位孔定义确保其与 V 系列第六轴法兰 100% 严密贴合。

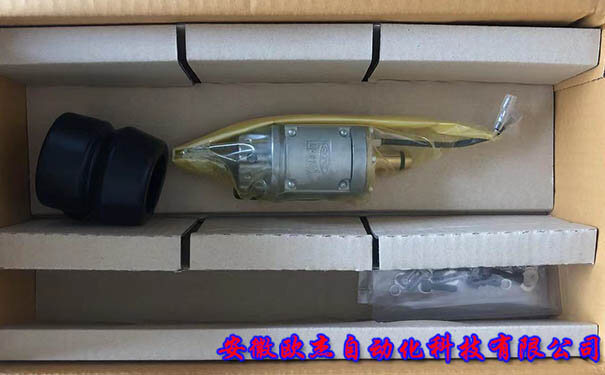

• 官方原装成套供应（内含黑色罩壳与螺丝）： L10602B00 属于标准一体化总成。如图细节所示，出厂成套包含了高刚性防爆黑色罩壳（原厂独立料号 L10602B02）及配套的专用耐震紧固长螺丝组。黑色安全防护外壳不仅能全面封锁车间极高浓度的导电铁粉与高温焊接飞溅，更具备极佳的抗摔阻燃性能。
• 高保真银合金自复位微动开关： 传感器内部集成核心精密弹簧预紧机构与高寿命微动触点。其特制的内部机械阻尼既能过滤掉机器人六轴全速空移减速时的正常物理反向惯性震动（防止误急停报警），又能在真正的硬物理撞击时绝无迟滞地瞬间弹开自锁。

🛠 现场安装工程与“撞枪强撬复位、接线不实高频误急停”维保避坑指南

• 🚨 严禁撞枪后用铁锤敲打或硬撬传感器本体： 工业现场的特大雷区！当发生物理碰撞机械手停机后，工人们为了赶产量，常常习惯性地用老虎钳、铁锤暴力敲打防碰器外壳、或者直接用撬棍硬撬焊枪来强行“复位复归”。**这是极其致命的违规操作！** 强力敲击会瞬间震碎内部极其脆弱的微动连杆机构、或者导致内部定位陶瓷珠发生微观碎裂偏移，直接使传感器丧失碰撞感知能力（下次再撞枪将直接导致几十万的机器人第六轴法兰被彻底拧断报废）。
• 严查尾部航空快插，严禁短接信号线： 很多现场因为外围线束长期摆动导致插头氧化进水，机器人出现偶发性的非规律“防碰急停”幽灵报错。此时**绝对禁止直接在主板或端子排上插短接线屏蔽防碰安全回路**（这是触犯安全红线的违规行为！）。应首选拆下黑色罩壳（L10602B02），清理内部铁粉残留，并用万用表查测双回路阻抗。若开关触点损坏，必须直接整套换新。
• 安装时必须遵循对角锁紧扭矩： 使用随附的专用高强螺丝将传感器锁定在六轴法兰上时，必须使用力矩扳手星形对角逐步打紧。上紧力矩过大或不均匀会导致主承载基座发生细微翘曲，导致复位精度变差，出现频繁无法自动回原点的顽固机械故障。

• 长三角核心制造加工圈极速闪送后勤网： 针对安徽合肥、芜湖、马鞍山、滁州、淮南及周边工厂，若因恶性撞车导致前线防碰传感器彻底断裂砸碎、产线全面停工，我司提供极速“大仓现货原装安全总成专车同城当日直送 + 电气机械工程师随车指导换装”的高阶救援绿色包。
• 免费获取 SSV 安全系统官方全景 BOM 图册： 若您需要了解或单独采购全套安全回路内的其他精细散件，可联系我司技术部调取完整的原厂 OTC 焊接机器人防碰传感器 SSV 分解图及对应订货号 电子图档，确保物料精准匹配。
