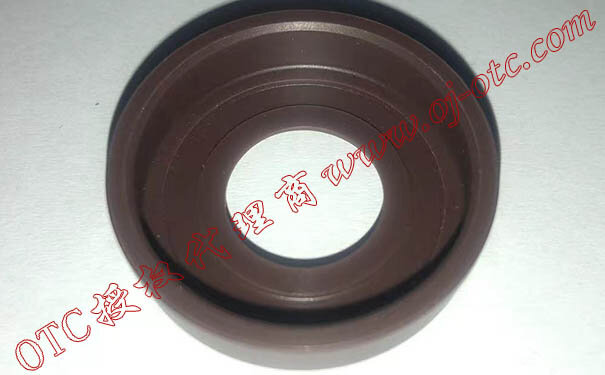

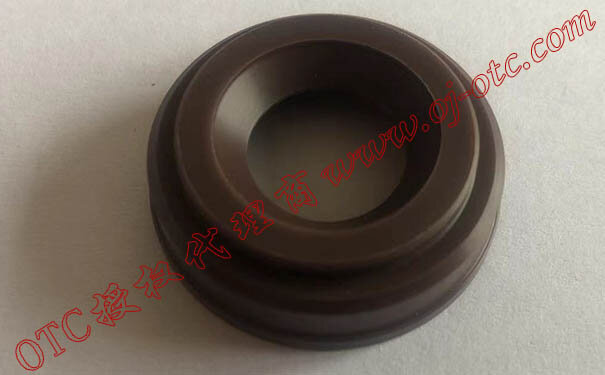

L11608B02 绝缘法兰

OTC DAIHEN 原装机器人手腕绝缘法兰 L11608B02 深度解析

OTC DAIHEN L11608B02 绝缘法兰是自动化机器人焊接系统里至关重要的“电气安全隔离屏障”。该备件通常高精密安装于机器人第六轴（手腕法兰盘）与外部中重载焊枪（或防碰撞传感器）的连接物理界面之间。其核心使命是：在高达数安培的焊接电流（DC/AC）在枪头释放时，形成一个绝对的物理高阻抗隔离层，**百分之百阻止高额的焊接电流通过机械臂本体回流**，是确保智能控制柜与高价值本体不发生大面积电气烧毁的隐形守护者。

🔍 二次环流的危害与绝缘法兰的底层保护原理

• 扼杀电流电蚀现象： 如果没有安装 L11608B02 或者使用了失效的假冒法兰，焊接回路在接地不良时，强大的焊接电流会寻找阻力最小的通道，从而流经机器人精密的减速机齿轮和关节轴承。这会导致轴承内部瞬间发生“电蚀（Electrical Erosion）”，使钢珠表面产生微小麻点并迅速磨损，导致机器人运行异响、抖动、最终减速机彻底报废。
• 守护高精度伺服编码器： 强电流逆向回流还会通过地线直接击穿第六轴、第五轴电机的绝对值编码器芯片，引发出厂原点数据丢失（Zero data lost）或伺服放大器主控板突发烧毁。原厂 L11608B02 采用高致密、重载绝缘复合高分子材料，具备极高的介电强度（Dielectric Strength），能物理斩断这一毁灭性的反向通道。
• 严丝合缝的机械形位公差： 作为连接枪头动作的枢纽，法兰的机械精度要求极高。日本 OTC 原厂加工工艺极其苛刻，保证了极其优异的机械平面度与孔位同心度，即便焊枪长期进行高动态的频繁翻转，也绝不发生 TCP（枪尖中心点）由于结构形变产生的轨迹偏移。

🔧 焊接车间现场点检与“表面碳化拉弧”维保防坑指南

• 警惕金属飞溅物形成“导电桥”： 焊接现场伴随着大量的高温金属飞溅物（Spatter）。长周期运行后，这些细小的铁粉、铜粉会附着积攒在 L11608B02 绝缘法兰的边缘台阶处。**如果车间不定期进行清理，这些金属粉尘就会连成一片，在法兰盘两侧架起一座“导电桥”**，使绝缘性能彻底失效。建议维保人员每次点检，用硬毛刷配合干燥压缩空气对法兰进行彻底清扫。
• 绝缘表面碳化后的处理死损： 如果发生过明显的飞溅短路或高频放电拉弧，法兰外圈的绝缘材料表面会被烘烤出一道黑色的碳化痕迹。因为碳是导电的，一旦出现碳化跑道，主板极易高频报错。此时切勿继续勉强维持生产，必须及时拆卸并换装全新的原装 L11608B02，以防故障扩大化。
• 紧固螺栓连接细节扣杀： 装配时使用的紧固螺栓通常会配有专用的原厂绝缘衬套和绝缘垫圈。安装时请务必严格按照 OTC 额定扭矩进行对角均匀紧固，绝不能漏装衬套，否则螺栓本身会变为新的漏电导体。

• 本地快维大本营： 安徽合肥、芜湖、马鞍山、淮南、滁州等华东核心制造基地，如遭遇突发大电流打铁烧坏主轴系统，我司可提供专人当天携带全新正品板卡与法兰上门排障换装、重新定位TCP的一站式急修售后。
• 技术后援： 购件客户享有 OTC 售后专家一对一视频服务，协助您规范装配绝缘螺栓及衬套，从源头根治二次环流漏电隐患。
