L20318C00 CN1电缆

日本原装进口 OTC DAIHEN A2 系列机器人专属 CN1 核心信号通讯电缆 L20318C00 深度解析

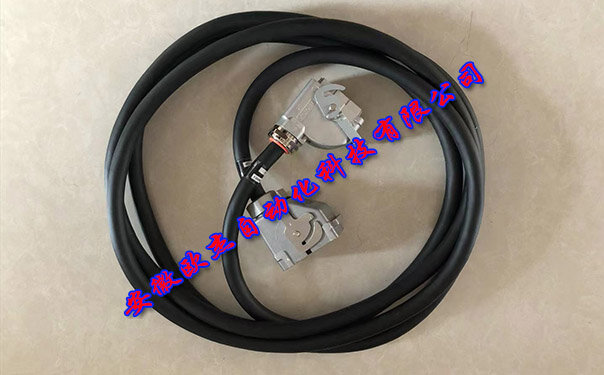

OTC DAIHEN L20318C00 机器人 CN1 通讯电缆是专门为 OTC 经典 A2 家族（如 AII-B4、AII-B4L、AII-V6、AII-V6L 等）机器人打造的核心信号神经。作为 A2RB-1005 电缆总成中较粗的主力线束，它承担着将控制柜主板（CPU）发出的微秒级高频控制指令，无损传输至机器人本体基座接线板的重任。本款电缆由日本原厂设计生产，其内部严密的屏蔽网结构与外层高柔性抗疲劳护套，是根治机器人因线束老化导致“伺服通讯报警（Communication Error）”及“轴不受控”等致命故障的底层硬件防线。

※ 🚨 跨系绝不通用警示： L20318C00 仅严格适配于 OTC 的 A2/AII 系列机型！ 后期推出的 FD 系列（如 FD-B4、FD11控制柜等）使用了全新的总线架构，其 CN1 电缆的针脚定义与接头尺寸与本款完全不同。选购前请务必拍摄机器人本体铭牌或控制柜型号供我司客服核对，防范盲目买错！

🔍 军工级防干扰屏蔽与不对称防呆插头设计

• 高密度编织铜网双层屏蔽： 控制柜到机器人本体之间的线缆，常年横跨在充斥着数百安培焊接电源、大型变频器等强电磁干扰源（EMI）的车间地面上。L20318C00 内部采用了极高密度的镀锡无氧铜编织网，构建了密不透风的法拉第笼。将外部高频电弧脉冲彻底短路接地，死守每一帧数字信号的绝对纯净。

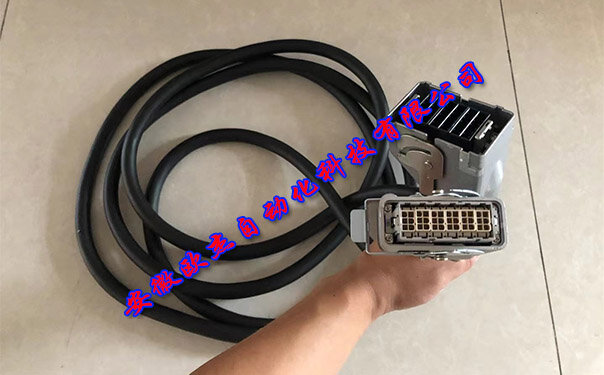

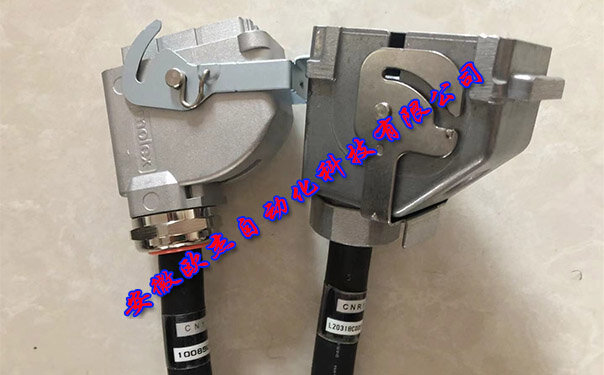

• 防错插（防呆）不对称金属航空头： 如图中接头特写所示，L20318C00 两端预制了日本原产的高规金属航空插头。为了防止维保人员在光线昏暗的车间里接反方向（接反会导致24V供电烧毁主板信号端），**原厂特意将控制柜端与机器人本体端设计成了不同形状/公母属性的插头**。实现了“闭眼插也不会插错”的 100% 物理防呆。
• 高柔性抗拖拽外护套： 针对机器人可能会在滑轨（行走轴）上往复移动的工况，线缆外层披覆了高强度柔性树脂（特种 PVC/PUR 混配）护套。不仅耐受地面的硬性摩擦与金属屑碾压，更能在拖链中历经千万次弯折而不发生内部断芯。

🛠 现场布线工程与“屏蔽层断裂、插头氧化”维保避坑指南

• 严禁动力线与通讯线“麻花式”捆绑敷设： 虽然 L20318C00 具备顶级屏蔽性能，但在现场桥架走线时，**绝对禁止将这根 CN1 通讯线与 380V 三相动力主电缆及焊机粗电缆紧密缠绕捆绑！** 必须保持至少 10-15cm 的安全平行间距。长距离的贴合会产生极强的感应电容，突破屏蔽层的极限，造成机器人伺服高频误报过载。
• 接头插接必须听见“锁死声”且防潮： A2 系列的金属插座在对接时，务必旋转外部锁紧套筒直至感觉到明显的阻尼死点。若锁紧不到位，重工业车间的微小高频震动会使针脚产生微摩擦，导致触点表面镀金层发黑氧化。此外，若车间水汽大，极易引发插座内多针脚间的微短路。
• 万用表排雷法（切忌盲目换主板）： 当 AII-B4 等机器人在特定姿态下突然死机报“轴通讯错误”时，很多维修工会误判为控制柜主板烧毁。此时应先拉直 L20318C00，用万用表逐针打通断。在排查出内部线芯已经发生机械疲劳内断后，直接更换本线缆即可低成本秒杀故障。

• 长三角重工制造核心区当日加急直送网： 针对安徽合肥、芜湖、马鞍山、滁州、淮南及周边厂区，若因通讯线缆被铲车意外碾断或老化死机导致产线停摆，我司提供“纯正新线缆专车同城直送 + 资深电气工程师到场协助布线排障”的最高规格抢修救援。
