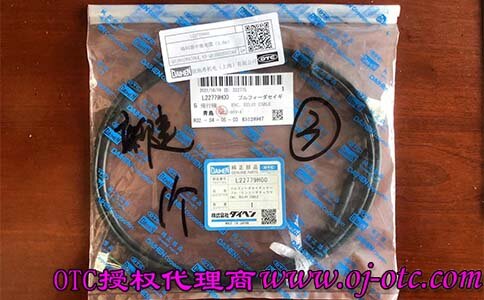

L22779H00 编码器延长电缆

OTC DAIHEN 原装外部轴编码器延长电缆 L22779H00 (1.6米) 深度解析

OTC DAIHEN L22779H00 编码器延长电缆（标准出厂长度 1.6米）是自动化焊接工作站外部轴系统中至关重要的精密通讯纽带。该线缆采用独立高品质小袋分装，专门用于连接外部变位机（如单轴/双轴变位机、翻转台）、滑轨行走机构的伺服马达编码器。当设备在车间进行非标大跨度布线、或者原生编码器线束因结构调整导致长度不足时，通过该原装中继线能实现无损延伸，确保外部轴的高频数字位置信号实时、精准、零延迟地反馈回机器人控制柜主板。

⚠️ 采购避坑提示：切勿混淆 L22779G00 动力线

在现场外部轴配件采购中，采购员经常会犯一个严重错误：将信号线与动力线混淆。请务必核对您的图册型号：L22779H00 是纯正的“编码器信号延长线”（传输弱电脉冲数据）；而我司同步热销的 L22779G00 则是“马达动力电源延长线”（传输驱动强电）。两者的内部线芯物理线径及航空插头针脚构造完全不同，外部轴维保通常需要两根延长线成套采购替换，下单前请仔细确认。

🌟 核心技术优势与高抗扰标定

• 双层特高流密度屏蔽： 外部变位机通常距离大电流焊接区极近，引弧瞬间的强电磁噪波（EMI）极易导致变位机伺服系统报通讯故障（如位置反馈异常）。L22779H00 内部集成高密度镀锡铜编织网加阻燃铝箔的双重屏蔽网，能完美隔绝外界杂波，确保变位机旋转角度毫米级精准。
• 机器人拖链级超高柔性： 延长线外被选用特种工业高分子复合材料，具备出色的耐折弯、抗扭曲性，并深度耐受车间油污及冷却液侵蚀。完美适应变位机频繁翻转、移动时拖链内部的高频复合机械应力。
• 原厂航空接头即插即用： 电缆两端均预制日本原厂高精防呆航空联结器，接脚镀金处理，不仅抗震动松脱，更能保持极低的接触电阻，实现无损信号接力。

🔧 外部轴信号线布线与日常排障指南

• 严禁在拖链内部强行拉紧： 在将 L22779H00 布线进入外部轴拖链时，必须留有 10% 左右的自由松弛度。严禁在线缆两端呈死死绷紧状态下运行，否则外部轴转动到极限角度时，高强度的拉扯极易造成内部微细信号线暗断，导致机器人偶发性报错停机。
• 定期检查接头密封状态： 外部轴常常靠近地表，在清理车间积灰或清洗机台时，应极力避免接头处浸水。如果航空插头内部渗入含有铁粉的切削液，会导致弱电信号短路，引发编码器丢步。若发现异常，请及时整根更换纯正原厂件，切勿盲目接线维修。

• 区域应急绿色通道： 安徽合肥、芜湖、马鞍山、淮南、六安等周边工业区客户，如外部轴通信线突发被机械砸断、压扁导致停线，我司支持专车当天携线奔赴现场抢修、换装和变位机原点复位的一站式本地化售后。
• 全生命周期支持： 专业工程师免费提供一、二轴外部轴匹配参数校调及高动态拖链走线布局技术优化。
