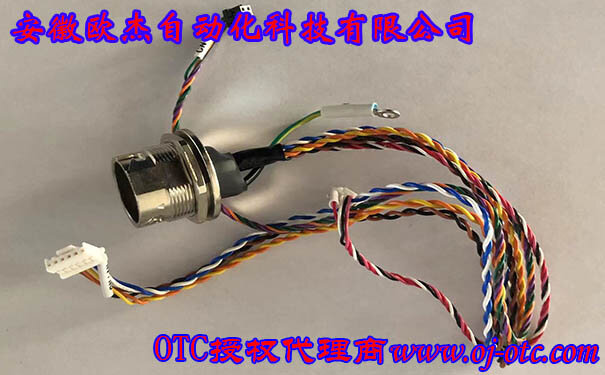

L23700P00 FD19示教器组件

日本原装进口 OTC DAIHEN FD19 控制柜专属 示教器精密电缆组件接头 L23700P00 深度解析

OTC DAIHEN L23700P00 示教器电缆组件是专为 OTC 最新一代 FD19 控制柜对应的手持示教盒（型号：FD19TP-DSJNC）量身定制的核心物理通讯桥梁。在官方的 BOM 架构中它被定义为“电缆组件”，在车间现场则常被称为“示教器接头”或“航空快插”。它安装在示教盒的尾部，负责将示教器内部的高清显示信号、编程矩阵指令以及至关重要的安全急停回路（Deadman开关），完整无损地传输至外部的 8 米/15 米长电缆。该组件为日本原厂纯正配件，具备极高的插拔寿命与抗拉扯强度，是彻底根除示教盒“接触不良、黑屏死机、急停报警”的咽喉级硬件防线。

🔍 工业级抗冲击外壳与多路高保真触点优势

• FD19系专属微米级模具匹配： 本组件专门适配 FD19 系列新型示教器的外壳尾部安装孔位与主板插针。其外壳采用高强度耐冲撞工程塑料注塑成型，尺寸公差极高。完美契合示教盒本体的防呆卡槽，确保在车间高强度的日常抛掷、拖拽中，接头与示教器本体之间不产生任何松动缝隙。
• 高密度航空级镀金插针： L23700P00 内部密布了多路通信插针。为了应对长电缆在传输低压数字信号时的衰减，原厂对所有接点进行了高标准的抗氧化镀金处理。在保证插拔顺滑的同时，提供极低的接触电阻，有效免疫了因车间粉尘、水汽引发的引脚氧化虚接。
• 抗侧向剪切应力设计： 现场操作工往往习惯于直接拉扯线缆来拖拽示教盒，这会给接头尾部施加巨大的侧向剪切力。该组件内部设有强效的应力释放（Strain Relief）锁线结构，将破坏性的拉力均匀分散至外壳，死死护住内部脆弱的焊接点不断裂。

🛠 现场换装排障与“暴力拖拽、带电热插拔”维保避坑指南

• 🚨 安全红线：严禁带电拔插示教器接头！ 当 L23700P00 损坏需要拧开螺丝进行更换时，**绝对禁止在控制柜通电状态下带电操作！** 示教器总线中包含 24V 强电与 5V 弱电信号，带电插拔产生的高频电弧一旦发生串线，会瞬间反向击穿示教器主板的 CPU 芯片甚至控制柜底板，造成极度惨重的次生损失。换装前必须断电并静置 3 分钟以上。
• 防微短路深度清灰作业： 在更换接头时，一定要使用干燥的压缩空气对示教盒尾部的母座进行深度吹扫。焊接车间弥漫的金属导电粉尘极易堆积在引脚根部，如果清理不净直接插上新接头，通电瞬间即会引发引脚间的微短路报警。
• 拒绝大力出奇迹的“盲插”： L23700P00 内部有多针防呆定位槽。对插时必须先看准方向，轻轻旋入，直到听见明确的卡扣锁紧声。若方向不对强行暴力硬推，会将内部的镀金铜针直接顶弯、顶断，导致全新的配件当场报废。

• 长三角制造加工核心圈当日极速闪送网络： 针对安徽合肥、芜湖、马鞍山、滁州、淮南及周边汽车/重工生产线，若因接头被铲车砸碎导致机器人无法开机，我司提供“纯正配件专车同城当日加急直送车间”的最强后勤保供服务。
• 获取 FD19 示教盒完整 BOM 爆炸图册： 若需同时更换示教盒上的其他开关按钮，可点击参阅 OTC FD19系列示教器 FD19TP-DSJNC 分解图及配件型号大全，对照图纸精准下单，杜绝买错盲区。
