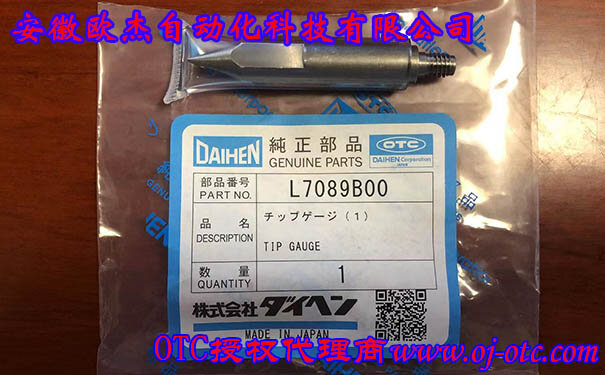

L7089B00 焊枪校正器

OTC DAIHEN 原装机器人焊枪校正器 L7089B00 深度解析

OTC DAIHEN L7089B00 焊枪校正器（车间常称为：TCP 对点锥、校正尖端）是工业机器人恢复焊接轨迹出厂级精度的绝对必备专用工具。在机器人自动化焊接中，所有的轨迹编程均以焊枪枪尖作为参考基准点（即 TCP：Tool Center Point）。当机器人发生撞枪、更换枪管或进行大修后，TCP 往往会发生物理偏移，导致程序轨迹与实际焊缝不符。此时，必须使用这枚原厂高精密校正器替换常规导电嘴，通过极细的锥尖进行视觉绝对中心对齐，才能重新向系统录入正确的空间坐标。

🔍 为什么要用专用校正器，而不是直接用焊丝或导电嘴对点？

• 绝对刚性与同心度： 在实际操作中，如果焊工直接伸出一段焊丝去触碰校对尖端，焊丝本身是软的，且本身自带弯曲弧度，这会导致校准时产生 1~3mm 的肉眼误判；而如果使用普通导电嘴对点，导电嘴前端是平的，无法实现“针尖对针尖”的极限肉眼对齐精度。

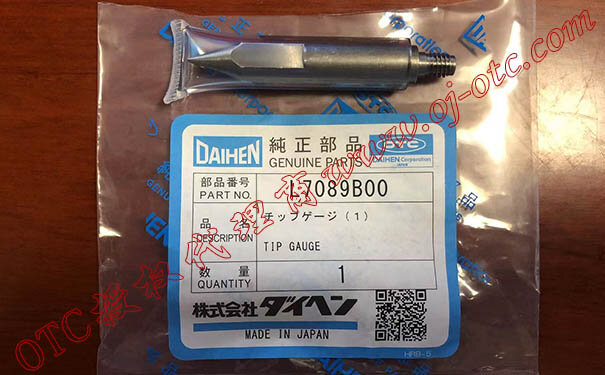

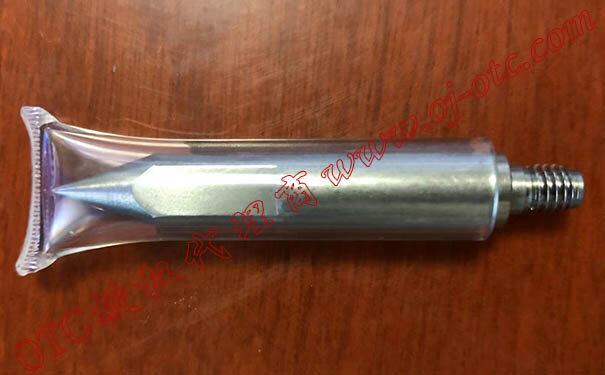

• 高硬度合金锥尖： L7089B00 校正器采用特种高硬度合金钢经高精度车床一体切削成型。其前端呈锐利的锥形（见上图细节），当它拧入焊枪枪颈后，其锥尖的顶点完美代表了标准导电嘴出丝孔的绝对几何中心，且在示教触碰校准基准针时不易发生磨损钝化。
• 操作标准化： 使用官方 L7089B00 配合示教器内置的 “工具控制点（TCP）自动测定功能”，通过机器人沿 5 个不同姿态抵近同一基准针，系统会自动解算出最精准的补偿坐标。如需学习原厂 TCP 校准图文流程，请进入我们的技术专区查看：OTC 焊接机器人焊枪 TCP 精度校正标准步骤图解（1）。

🔧 现场使用与存放保养建议

• 严禁带电或通气操作： 该校正器为高导电纯金属材质。拧入焊枪前，务必切断焊机电源，并关闭保护气，以防发生触电事故或强大的气流干扰对点视线。
• 轻拿轻放，防摔防砸： L7089B00 的灵魂在于其锥尖的几何尺寸与螺纹的垂直度。请勿将其随意丢弃在杂乱的工具箱内。一旦跌落导致尖端变形弯曲，将彻底失去校正意义，需立即报废。建议每次使用完毕后放入专属缓冲盒内存放。
• 一机一备原则： 对于汽车零部件、钢结构等对轨迹要求极其严苛的大型制造车间，强烈建议每台 OTC 机器人标配一枚 L7089B00。当发生夜班撞枪突发停机时，操作工能第一时间拿出它恢复 TCP 精度，极大减少停线等待时间。

• 本地驻厂技术支援： 安徽合肥、芜湖、马鞍山、滁州等周边地区客户，若因严重撞枪导致机械臂本体零点跑偏且无法自行恢复，我司可提供资深调试工程师当天带工具上门排障，现场重做零点标定与全套 TCP 校正服务。
• 在线指导无忧： 购件客户享有无限期的工程师微信视频“手把手教您校正 TCP”远程技术帮扶，彻底解决轨迹偏移困扰。
