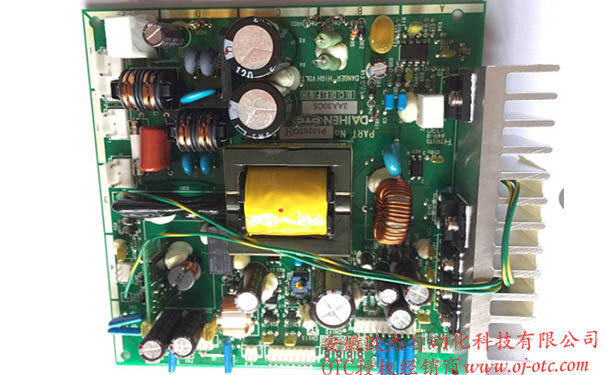

P10263Q00 线路板

日本原装进口 OTC DAIHEN 多型号通用气保/氩弧焊机核心主控线路板 P10263Q00 (P10263Q) 深度解析

OTC DAIHEN P10263Q00 核心逻辑主控制板（电路板正面出厂精密丝印料号为：P10263Q）是 OTC 旗下极具战略意义的“全能型运算大脑”。它打破了单一机型的限制，被广泛且成熟地应用于 DT315P（交直流氩弧焊机）、DM350/DM500（数字气保焊机）以及 DW300 等多款 OTC 主力焊接电源中。这块高集成度的主板全权负责接收面板设定的多维度焊接参数（如脉冲频率、占空比、交直流转换等），实时采集输出端的电压电流反馈，并精准下达逆变 IGBT 的 PWM 驱动信号。当车间的上述型号焊机遭遇：面板显示错乱或死机、起弧瞬间即断流、无法切换交直流模式、或者系统频发底层逻辑保护错误等严重问题时，往往表明该主板的核心微处理单元已被环境击穿。原位换装这块 100% 纯正的日本原厂控制板，是重置焊机底层电气逻辑、极速恢复设备多工艺焊接性能的官方终极方案。

🔍 跨机型高兼容数字多层板与强电抗扰防护优势

• 多模态底层控制算法固件： 如图中高密度贴片元件与大型主控芯片所示，P10263Q 绝非功能单一的简易板卡。其内部强大的 EPROM 芯片烧录了能够兼容交直流氩弧焊（TIG）与数字化气保焊（MIG/MAG）的复合波形控制算法。它能在微秒级别精准调控高频引弧与熔滴过渡，确保各类工艺下的电弧都极度平滑稳定。拒绝使用底层算法缺失的副厂破解板，从根源上杜绝电弧发飘及多模式切换失灵。
• 高集成度防呆接口与无损替换： 该线路板的物理安装尺寸、沉金孔位以及周边密集的排线插槽定义，与对应 OTC 焊机的内部线束 100% 完美契合。所有接口均采用不同针位、带有锁紧卡扣的防呆设计（防插反、防错插），维保电工无需更改机箱内部任何电气线路，直接对位插拔即可完成“即插即用”式的模块化安全换装。
• 工业级抗浪涌与特种三防绝缘铠甲： 重工焊接车间内充斥着强烈的电磁干扰（EMI）与悬浮的导电金属粉尘。P10263Q00 在所有弱电采样端均布设了高阻抗光耦隔离器与压敏电阻网络，强效吸收电网浪涌防击穿。同时，整块 PCB 正反面均经过工业级三防漆（Conformal Coating）深层覆膜浸涂，如同穿上了一层对抗潮湿、油雾与粉尘微短路的透明防化服，极大延长了主板在恶劣环境下的服役寿命。

🛠 现场换板抢修与“静电击穿、残压反噬”维保防坑指南

• 🚨 核心换装铁律：切断动力电并强制静置释放电容残压！ 逆变焊机机箱底部的滤波大电容在断电后，仍会长时间蓄积几百伏的直流高压。**在拆除旧板或插上 P10263Q00 的排线前，必须强制让焊机断电静置 15 分钟以上，或使用绝缘假负载电阻彻底放电！** 若带残压盲目插拔，瞬间产生的电弧反冲会直接击穿新主板上的逻辑集成电路，导致昂贵的新配件“开机即报废”。
• 防静电（ESD）规范拆卸与排针保护： 主板布满对静电极度敏感的高精集成块。电工在撕开我司发出的原厂防静电密封袋之前，必须先触摸大型接地金属（如机床）释放人体静电。安装密集排线插头时，必须对准防呆插槽垂直发力推入锁死，切忌左右摇晃硬塞，严防主板排针弯曲断裂或线束插头内部缩针导致接触不良。
• 严查前级强电短路（杜绝换板连环烧）： 主控板的烧毁往往是强电故障的“替罪羊”。常见诱因包括：IGBT 逆变模块击穿短路、主变压器绝缘击穿、或外围反馈控制线破皮搭铁。**在换上新主控板前，维保人员必须使用万用表彻底排雷，测量上述强电核心件是否短路！** 若外围短路未排除就合闸，几百安培的短路电流会瞬间倒灌，将新主板再次炸裂。
