P10263X00 线路板

日本原装进口 OTC DAIHEN 焊机与工业机器人核心逻辑主控线路板 P10263X (P10263X00) 深度解析

OTC DAIHEN P10263X00 工业级核心控制线路板（电路板身精密丝印原厂识别料号：P10263X）是 OTC 旗下多款经典高频逆变焊机及自动化焊接机器人系统的绝对“数字大脑”。在现代化的高速重载焊接产线中，这块主板全权肩负着底层逻辑运算、PWM（脉宽调制）驱动信号的高频下发、熔池交直流波形干预，以及整机的过流、过压、缺相保护闭环。当焊接设备遭遇无法预警的开机死机、无输出波形、电流电压无法调节或控制面板出现严重通讯报错时，原位整体换装这块纯正的原装主板，是彻底排除深层电气逻辑故障、让焊机瞬间恢复出厂级精准控制的终极工程方案。

🔍 多层沉金布线工艺与重工业高抗扰防护优势

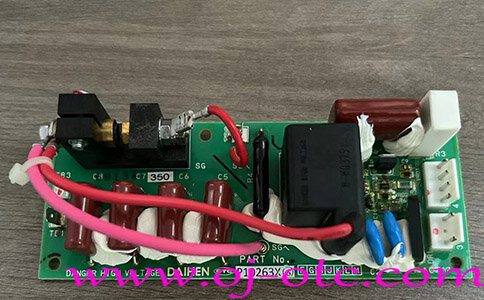

• 严苛的原厂级配与逻辑校准： 如图中板卡接口与 SMD 元件布局所示，P10263X 采用高密度多层沉金 PCB 板基，其内部走线经过极其严密的抗电磁辐射（EMI）仿真设计。板载的高速运算处理器在出厂前均经过日本总部的极限满负荷高低温老化测试（Burn-in Test），确保在焊接启动瞬间爆发的大电流强磁场下，主板时钟信号绝不发生任何偏移错乱，死死锁住精准的焊接参数。
• 重载光电隔离防御矩阵： 焊机内部存在 380V 的高压输入及上万伏的高频引弧突波。P10263X00 在所有的强弱电交界通道、传感器反馈回路上，均布设了高阻抗的光电耦合器阵列。这道强悍的物理隔离“防火墙”能有效吸收并阻断由车间电网波动或大型设备启停带来的致命浪涌，彻底保护中央微处理器不被击穿。
• 全覆膜三防绝缘浸涂（Conformal Coating）： 重工业焊接车间空气中弥漫着高浓度的导电金属粉尘（如打磨铁屑）及高湿防锈油雾。该原装主板表面覆涂了极其致密的特种工业三防漆。这层透明的物理铠甲能强力阻止粉尘在引脚间堆积，从本质安全层面消灭了由粉尘吸潮导致的微短路、爬电打火及意外跳闸宕机。

🛠 现场换板抢修与“滤波电容击穿、盲目复电烧板”维保避坑指南

• 🚨 核心安全铁律：彻底断电并强制释放滤波残压！ 工业焊机的主回路上并联有极高容量的平滑滤波大电容。在拉下车间总电闸、准备拔除旧控制板的信号排线之前，**必须强制静置 15 分钟以上，或使用专业的放电电阻对电容进行人工放电！** 若电容内残存的数百伏直流高压未放尽，拔插排线的瞬间产生的微弱电弧，会通过弱电总线直接反向灌入全新主板的 CPU，导致几千元的新板“秒挂报废”。
• 严禁“头痛医头”的盲目上电试机： 许多焊机控制板的烧毁，并非板卡自然老化，而是由于前端的 IGBT 功率逆变模块、快恢复整流二极管或散热风机（如 100-1429）发生了灾难性短路。**换上全新 P10263X00 前，维保电工必须使用万用表对上述强电核心元器件进行全面的防短路排雷！** 否则，外围短路未除，一合闸通电，庞大的短路电流会瞬间将新主板的驱动回路再次连带炸毁。
• 防静电（ESD）规范拆卸与安装： 电路板上密布着对静电极其敏感的 CMOS 门电路。维保人员在撕开原厂防静电包装袋时，必须佩戴接地静电手环，或用双手长时间触摸接地的金属机壳放电。拿取新板时必须捏住板卡绝缘边缘，绝对严禁徒手直接触摸背部的针脚焊点。

• **长三角重工制造圈专车极速救援网：** 针对安徽合肥、芜湖、马鞍山、滁州、淮南等核心钢构、汽车配件代工厂，若因车间电网浪涌或雷击导致设备大面积瘫痪，我司可紧急提供**“大仓全新正品主板专车当日直达车间 + 资深电气工程师驻场排障、换板调试”**的顶级后勤托底服务，助您分秒必争恢复产能。
