日本原装进口 OTC DAIHEN 全数字脉冲气体保护焊机 DP400 / DP500 核心主控制板 P10265P 深度解析

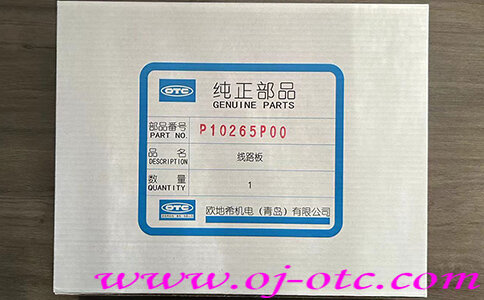

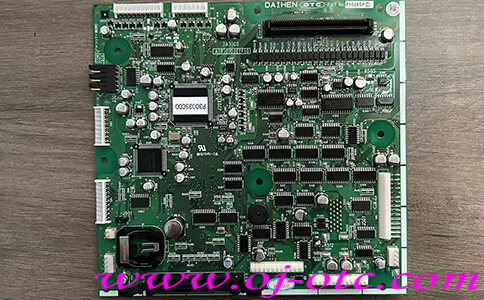

OTC DAIHEN P10265P00 数字化焊接电源中央控制主板（电路板正面精密丝印标识有料号：P10265P）是 OTC 旗舰级全数字脉冲气保焊机 DP400 与 DP500 系列的绝对“灵魂中枢”。在汽车白车身薄板高速低飞溅控制、重型中厚板波形 CO₂/MAG/MIG 自动化施焊中，逆变电源需要以超高频执行一脉一滴（One Pulse One Drop）的逻辑闭环控制。P10265P00 控制板全权统领了这一复杂的数字脉冲波形发生任务，并直接驱动核心 IGBT 功率矩阵。同时，该板卡深度集成了外部送丝机速度闭环、电弧瞬时短路检测（以实现零飞溅抽吸）及系统过温过压过流保护。当车间产线上面临焊机开机无任何响应、无法送丝起弧、控制参数拒收、电弧剧烈发飘炸火或面板报出灾难性系统错误代码时，原位整板换装此块原厂主板，是彻底排除电气故障、捍卫熔池稳定成型的决定性硬件工程手段。

🔍 专用多层数字高抗扰架构与芯片级隔离保护优势

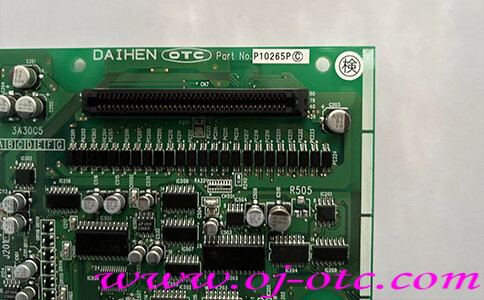

• 一板定乾坤——Part No. P10265P 官方纯正溯源： 如图中电路板精密元器件与多位接插件排线接口细节所示，该板卡采用工业顶规的高密度多层敷铜布线设计。在 OTC 全球备件物料追溯系统中的官方订货编码为 P10265P00。板载多路高性能数字信号处理器（DSP）和可编程逻辑阵列（FPGA），其内部底层固件能精准平抑车间网路突发浪涌，确保在高负载、全天候焊接循环中系统时钟绝不发生任何畸变。
• 密集高速光电隔离保护群： DP400/DP500 电源内部涉及数百安培的超强电流逆变开关。主板 P10265P00 在所有关键输入输出总线、模拟量反馈回路上，布设了密集的重载级高速光耦隔离矩阵。这拉起了一道极其强悍的物理电学隔离防火墙，强效阻断电弧高频冲击或强电侧电磁串扰（EMI）反向反噬主控 CPU，系统抗干扰能力达到巅峰级工业标准。
• 全覆盖重工业级三防漆冷浸工艺（Conformal Coating）： 针对焊接车间常年弥漫的金属磨屑、导电打磨粉尘、高湿切削油雾等恶劣因素，主板在出厂前经过了多道防阻燃三防绝缘浸涂漆的封死固化处理。它将所有贴片芯片的敏感引脚包裹在一层致密的透明物理铠甲内，从物理机制上彻底断绝了粉尘吸潮导致的电气虚焊、爬电短路和无故跳闸趴窝。

🛠 现场换板抢修与“大电容高压反冲、连带故障未排除”维保防坑指南

• 🚨 换装生死红线：强令必须放掉大电容残余高压！ 焊接逆变器主回路上高密度并联了超大容量的平滑滤波电容阵列。在拉下车间主供电空开闸刀、准备用螺丝刀拆卸 P10265P00 连接接插件之前，**必须强令焊机静置 15 分钟以上，或使用专业的放电假负载将内部残存高压彻底放空！** 若带有数百伏的直流余电强行插拔线排，瞬间激发起的触点微电弧会通过控制总线形成毁灭性的电压反冲，造成新主板上机即被烧穿报废的悲剧。
• 断绝“换新板盲目上电试机”的二次烧毁误区： 在工业大电流维保中，主板烧毁往往是由于前端大功率 IGBT 功率模块发生主击穿、次级快恢复整流管短路或进风口散热风机（如 100-1429）卡死过载所诱发的。**在将全新的 P10265P00 锁紧固位前，维保人员必须先使用万用表对外部所有强电逆变主件进行防短路排雷排查！** 外围电路故障若未彻底修复，直接强行通电测试，大负载短路电流会瞬间突破保护极限，将昂贵的新主板驱动端再次连带炸毁。
• 严格防静电（ESD）规范及对插防缩针： 主板集成了大量的微缩超大规模 CMOS 逻辑器件。拿取电路板时操作员必须强制佩戴接地静电手环，或用双手大面积按在接地机壳上释放人体自带静电。插接多组接口排线时必须垂直平稳推入，严禁偏斜硬塞，防止插头内部发生“缩针”或弯针，导致控制链路通讯断路。

• **长三角重工/车企制造核心圈加急闪送专车网络：** 针对安徽合肥、芜湖、马鞍山、滁州、淮南及周边核心汽车零部件厂、高频重载钢构厂，若因雷击或电网突突发暴涌导致设备主控板集体烧毁，我司可极速启动**“总仓全新原装正品主板专车同城当日直送车间工位 + 资深售后电气工程师技术托底协助换装校准”**的最强应急保供机制，助您分秒必争夺回产能。
