P10330V00 电路板

日本原装进口 OTC DAIHEN DP500 全数字脉冲焊机核心主控线路板 P10330V00 (P10330V) 深度解析

OTC DAIHEN P10330V00 数字化核心主控制板（电路板正面精密丝印料号为：P10330V）是 OTC 旗舰级双脉冲全数字逆变气体保护焊机 DP500 的绝对“运算大脑”与控制中枢。作为 500A 级重载数字化焊机的核心，它全权接管并处理高效脉冲、双脉冲以及特殊波形控制下的各项焊接参数。它以微秒级的超高速率实时采集电网波动与输出端电流电压的反馈信号，精准调控逆变主回路（IGBT）的脉宽调制（PWM）输出，同时实现对高质量送丝机电机的闭环精确进给控制。当车间里的 DP500 焊机遭遇面板显示 E-XXX 错误代码锁死、焊接电流电压严重漂移、脉冲状态下起弧即爆断、或者飞溅完全失控等致命故障时，往往意味着主控板的数字逻辑电路已因环境恶劣而发生击穿。原位换装这块纯正的日本原厂控制板，是根除电气紊乱、彻底找回出厂级一脉一滴超低飞溅焊接性能的官方工程手段。

🔍 高密度数字多层板与全栈脉冲波形控制优势

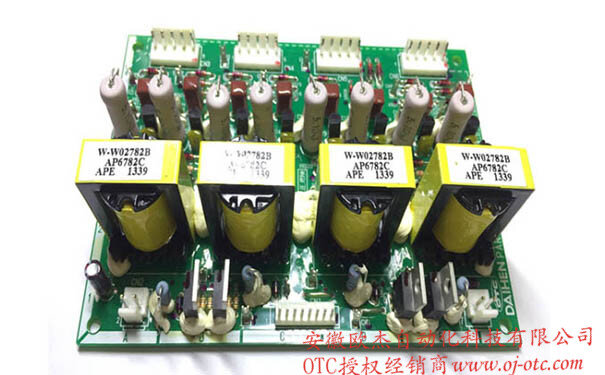

• DP500 顶规双脉冲电弧控制算法： 如图中极其严谨的 SMD 贴片元器件与多层高密度板基布局所示，P30037Y00 内部固化了日本总厂引以为傲的高清数字化脉冲过渡电弧特征算法。它能在中厚板高速不锈钢、碳钢焊接中，对熔滴分离进行纳米级的精密干预，提供指向性极强的稳定电弧。从根本上杜绝副厂板或劣质维修板常见的“脉冲失调”与焊接成型缺陷。
• 重工业级高阻抗光耦隔离拓扑： 500A 强流脉冲施焊时机箱内部电磁干扰（EMI）极度剧烈。该线路板在所有弱电控制端（如面板总线、送丝反馈及外接自动专机接口）全量布设了高绝缘光耦隔离矩阵，形成坚不可摧的物理防火墙，强效阻断电网高压浪涌或反向电动势对核心逻辑 CPU 的致命刺杀。
• 全覆膜特种“三防漆”绝缘铠甲： 针对重工造船、工程机械等车间多金属粉尘、多潮湿油雾的极端工况，P10330V00 在出厂前均经过官方严格的三防漆（Conformal Coating）全覆膜浸涂固化。给所有细小的贴片引脚和过孔穿上了透明的隔离防护服，强效防范微尘搭桥导致的电气短路自毁。

🛠 现场换板抢修与“静电击穿、盲目上电”维保防坑指南

• 🚨 核心换装铁律：切断外接总闸并强制彻底放尽大电容余电！ DP500 作为大功率逆变电源，内部滤波大电容在断电后仍蓄积有数百伏的直流高压。**在拆除旧板或插上 P10330V00 上的任何排线前，必须强制让焊机断电静置 15 分钟，或使用专业假负载电阻彻底放电！** 带残压插拔排线会导致瞬间的高压火花击穿新主板，造成不可索赔的“人为损坏”。
• 防静电（ESD）规范拆装与接插件防缩针： 数字化主板极度畏惧人体静电。维保电工在撕开原厂防静电袋前，双手必须触摸接地机壳释放静电（或佩戴防静电手环）。对接四周的直插式防呆接插件时，需垂直对准轻轻按压到位，听到“咔哒”一声方为锁死，切忌暴力硬塞导致排针弯曲或插头缩针。
• 必须推行“前级强电排雷”，严防级联炸机： 主控板烧毁通常是强电部件损坏的连带后果。**在换上全新 P10330V00 前，必须使用万用表对焊机内部的 IGBT 逆变模块、主变压器、整流桥进行彻底的短路测量！** 若强电击穿故障未除就盲目上电，几百安培的短路过流会瞬间倒灌，将新主板再次反噬烧毁。
