P10346P00 线路板

日本原装进口 OTC DAIHEN 交直流脉冲 TIG 焊机 ADP400 核心主控制板 P10346P 深度解析

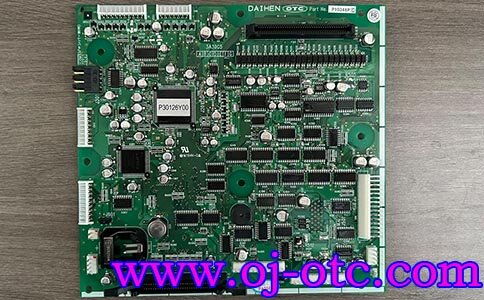

OTC DAIHEN P10346P00 数字化全功能氩弧焊机主控制板（印刷电路板身精密丝印有料号：P10346P）是控制经典高精密交直流脉冲 TIG 焊机 ADP400 的绝对逻辑内核。作为整台大功率逆变焊接电源的波形总控中枢，它全面负责实时运算交流频率、全脉冲基值电流比例、脉冲宽度以及交流电弧的清理宽度，并深度集成了高频引弧控制、提前送气/滞后停气逻辑时序以及全回路过热过流安全防御。当车间生产线面临焊机突发开机无响应、高频不点火、显示参数拒收、电流反馈失控或主保护频繁跳闸等恶性电气故障时，原位更换此块原厂核心控制主板是让设备满血复活、确保高标准熔池绝对平稳的终极工程方案。

🔍 高速数字控制架构与高隔离防干扰设计优势

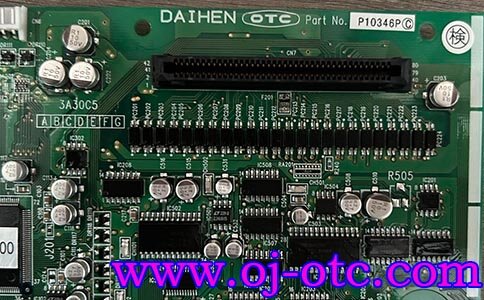

• 一板控全机——Part No. P10346P 唯一物料追溯： 如图中主板实物细节所示，电路板正面右上角清晰蚀刻有原厂防伪识别印记，在 OTC 售后备件大仓对应的唯一采购订货总成码为 P10346P00。该主板集成了高暂载率微处理器阵列与运算放大偶件，可微秒级数字闭环调校由外部外部网路瞬时波动带来的阻抗变化，锁死极限高保真焊接电流波形。
• 重工业级三防绝缘浸涂工艺： 铝合金及不锈钢氩弧焊车间常年充斥着细微导电铝尘、打磨金属飞屑以及高湿度的复杂空气。原厂 P10346P00 表面经过多道全覆盖防阻燃全密闭三防漆冷浸涂装保护，强效抗静电吸附、绝缘阻断。从本质安全层面彻底消灭微细粉尘堆积造成的局部漏电、氧化虚焊和板卡短路。
• 光电隔离防护矩阵： ADP400 作为高频引弧机型，放电瞬时会爆发出上万伏的高频高压突波。主板各路 I/O 与驱动控制输入端内置了密集的高速光电隔离耦合器，拉起一道绝对的物理电学隔离防火墙，彻底将大功率逆变强电、IGBT 冲击与敏感的弱电逻辑运算芯片隔离开来，系统运转极其平稳。

🛠 现场换板工程（PCB2工位）与“滤波余压击穿、连带短路未排查”维保避坑指南

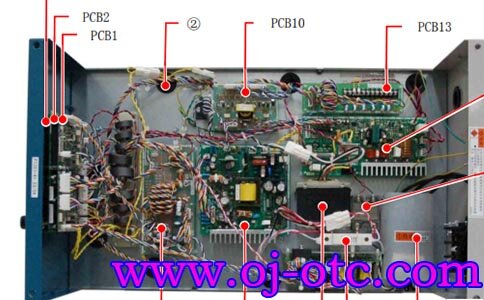

• 🚨 核心换装生死线：必须断电静置 10 分钟放尽大电容残压！ 如图中 ADP400 内部结构拆解俯视图所示，主控制板垂直锁紧在核心的 PCB2 安装工位。在拧开固定螺丝、拔插多组多芯信号连接排线前，**必须将车间主电源动力空开彻底拉闸断电，并强制静置 10 分钟以上，或使用放电电阻工装释放残压！** 内部超大容量滤波电容阵列若留有数白伏的残余微荷，会在手抠线束排插的瞬间通过弱电总线形成瞬间的高压拉弧反向击穿，导致新主板开箱即当场整板报废。
• 防静电（ESD）规范与周边电机模块排雷： 线路板上集成了高精细的 CMOS 逻辑门电路。操作人员在剥离防静电防震膜时必须全程佩戴接地静电环。同时，如果焊机先前是由于“烧 IGBT”而趴窝，**绝对严禁直接插上新板盲目复电试机！** 必须先用万用表精密测定外围大功率逆变桥、快恢复整流管以及主散热风机（如 100-1429）是否发生连带击穿短路。外围故障不排除，直接强插新控制卡会引发生死连锁二次烧板。
• 同步执行电流反馈参数（Feedback）基准标定： 由于电子元器件存在微量的物理批次公差，新控制板卡上机后，强烈建议由具备丰富经验的资深系统电工配合，进入出厂特权菜单对主焊接回路进行基本电流反馈与取样分流器电压零点标定，以保证液晶面板显示的设定数值与熔池内的真实电弧输出达到微秒级形体一致。

• **长三角高敏制造圈当日特快加急专车网络：** 针对安徽合肥、芜湖、马鞍山、滁州、淮南等核心精细金属焊接加工车间，若因雷击、电网浪涌意外烧毁中央主板面临违约趴窝停线，我司提供**“大仓现货全新主板专车当日闪电送达车间 + 售后电气工程师现场驻场技术托底安装测试”**的最强极速救援服务包。
