P10346R00 线路板

日本原装进口 OTC DAIHEN 交直流脉冲 TIG 焊机 ADP400 核心前置参数显示控制板 P10346R (PCB11) 深度解析

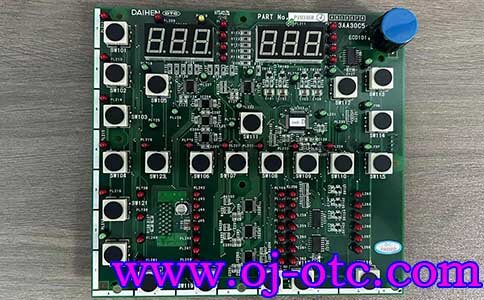

OTC DAIHEN P10346R00 全数字前置数码显示控制线路板（电路板正面精密丝印有料号：P10346R）是连接高精密交直流脉冲 TIG 焊机 ADP400 前端操作面板与内部逻辑主轴的唯一“数据视窗桥梁”。作为整台焊接电源最频繁进行人机交互的电子硬件，它不仅直接驱动面板上的数字 LED 数码管或液晶显示单元，更负责将操作人员按下的每一个工艺键、旋动的每一档电流旋钮信号进行前置数字滤波，随后通过高速串行总线（Serial Bus）实时下发给机箱深处的中央控制主板。当焊机遭遇面板数码管缺笔断划、开机屏幕毫无显示、旋钮参数调节无反应或面板按键集体“假死”时，原位整体换装此块原厂前置显示板，是恢复直观参数微调、死锁焊接轨迹参数的最佳工程解决方案。

🔍 PCB11 核心前置工位与重工业级全防尘封装优势

• 精准级配 PCB11 工位： 如图中 ADP400 内部紧凑的控制矩阵拆解图所示，在机器内部左上侧、最内紧贴前控制面板的区域，P10346R (P10346R00) 被精确垂直内嵌在 PCB11 核心卡槽内。相比于强电侧板卡，PCB11 作为前哨界面，集成了高灵敏的数码驱动芯片与按键扫描逻辑阵列，能够以零延迟的响应率实时将内部电流互感器采集到的熔池瞬时电压、实际反流安培数毫无保留地数字化反馈在显示视窗上。
• 工业级精密防护三防漆层： 前操作面板由于常年接触空气中的湿气，且紧邻焊接工位的重度烟尘区，很容易累积一层带有导电金属颗粒的碳渣。原厂 P10346R00 表面由日本总部产线进行了多层高厚度抗油、抗湿防阻燃三防漆（Conformal Coating）的整体喷涂封死。强力阻断外部空气中的油污与导电烟尘渗入数码管引脚，从源头上绝缘死锁，彻底打碎面板因环境潮湿而无故“乱码乱闪”的物理温床。
• 原厂唯一订货编码追溯： 该线路板正面明显位置印刻有 Part No. P10346R 的官方血统印记。在 OTC 数字化物料配给系统中，其唯一对应的物理货号即为 P10346R00。原厂严标的阻抗公差让其拥有极高的抗强静电（ESD）击穿能力，哪怕在几万伏的高频引弧高压反冲下，面板微处理器依然能够维持冷冽的低结温平稳运转。

🛠 现场前线换板抢修（PCB11）与“盲目硬扯连体飞线、静电软击穿”维保避坑指南

• 🚨 绝对红线：严禁暴力拉扯面板连体多芯扁平排线！ 拆卸前置显示板时，由于 PCB11 的安装视角极其贴近外壳钢板，其背部插接有多组极其脆弱的多股细铜丝薄弱排线。**必须使用专用微型翘卸工具将排线安全扣按下后缓缓拔出，绝不能捏住排线中部使用蛮力生拉硬拽！** 暴力的物理拉扯会造成扁平排线内部发生隐蔽型断芯，导致换上新显示板后依然出现面板显示缺墨或按键不触发的次生通讯隐患。
• 严苛的人体静电释放规程： 作为直接裸露面对操作员敲击的板卡，P30087Q00 及其同类的显示控制芯片最惧怕冬季或干燥车间内人体累积的高压静电。维保人员在用手撕开原厂防静电密封塑料袋前，**必须强制佩戴静电环，或将双手死死贴在接地金属机壳上放电 10 秒钟以上！** 严禁徒手触碰集成块的裸露针脚，防止其发生微观下的“软击穿（Soft Breakdown）”，导致上机后数周内显示功能再次离奇罢工。
• 顺带清洗操作膜面板结合部： 在将新 P10346R00 螺丝锁紧回 PCB11 工位前，强烈建议使用无水酒精棉球，将前板金属按钮弹片与外层塑料面膜之间的陈年黑色积碳和油垢擦拭干净，确保新板微动触点在上机后能获得最完美的物理行程反馈。
