P30086S00 线路板

日本原装进口 OTC DAIHEN P500L 双脉冲全数字焊机核心主控线路板 P30086S00 (P30086S) 深度解析

OTC DAIHEN P30086S00 核心逻辑主控制板（电路板正面精密丝印料号为：P30086S）是 OTC 旗舰级双脉冲全数字气体保护焊机 P500L 的绝对“数字运算大脑”。在针对铝合金、不锈钢等对热输入极其敏感的薄板高品质焊接中，P500L 需要以超高频交替输出强/弱脉冲波形（双脉冲工艺）来精准控制熔滴过渡与鱼鳞纹成型。P30086S00 主板全权接管了这一极其复杂的底层微秒级波形运算，并直接统筹 IGBT 逆变输出、送丝机闭环测速及整机安全防护网。当车间焊接设备遭遇控制面板无显示、参数乱码、双脉冲波形丢失导致飞溅剧增或严重炸弧时，原位换装此块纯正的日本原厂主板，是彻底切断底层逻辑故障、恢复高品质铝合金鱼鳞焊缝的终极工程手段。

🔍 高密度数字多层板与双脉冲波形发生核心优势

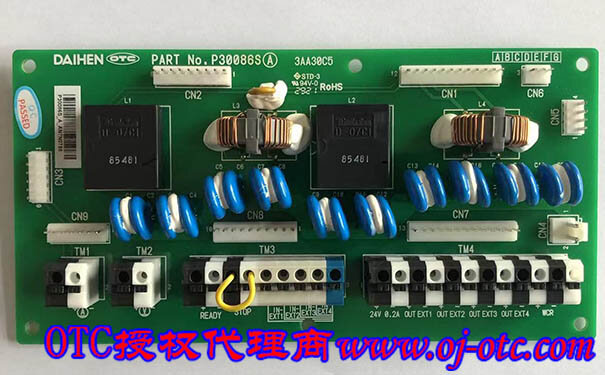

• P500L 专属双脉冲固件与级配： 如图中板卡接口与高密度 SMD 元件布局所示，P30086S 采用极高成本的多层高频 PCB 板基制造。其板载的微处理芯片中烧录有 OTC 专为 P500L 深度调校的双脉冲控制算法固件。在数百安培的大电流高速脉冲切换下，时钟晶振依然能保持绝对的零漂移，确保强弱脉冲的周期与幅值毫厘不差，彻底根除因主板老化导致的“脉冲丢失”与“电弧断流”。
• 全覆膜三防绝缘浸涂（防尘防潮）： 铝合金打磨车间往往充斥着极细的悬浮铝粉。若导电粉尘落入主板引脚，会迅速引发微短路跳闸。P30086S00 在出厂前经过了严苛的特种防阻燃三防漆（Conformal Coating）深层覆盖固化，为精密元器件穿上了一层透明的物理铠甲，从源头绝缘了导电粉尘与潮湿切削油雾的致命侵蚀。
• 集成过流过压硬核保护屏障： 工业电网的突发浪涌或大型设备的启停干扰是烧毁精密主板的常见原因。该主控板在所有电压采样端与外围指令输入端，均布设了高阻抗的光耦隔离保护与过流过压防御矩阵，强效吸收瞬态高压突波（EMI），最大程度捍卫核心 CPU 的物理安全。

🛠 现场换板抢修与“大电容残压、盲目上电”维保防坑指南

• 🚨 核心换装铁律：切断动力电源并强制放尽残压！ P500L 属于大功率逆变电源，其机箱深处的滤波大电容在断电后仍会长时间残留数百伏高压。**在拔下 P30086S00 上的任何一根排线前，必须强制让设备静置 15 分钟以上，或使用专用假负载彻底释放电容余电！** 带压插拔极易在端子间拉出电弧，高压逆波会瞬间击穿全新主板的微处理器，导致新板“开箱即挂”。
• 严禁“头痛医头”式盲目复电试机： 主控板的烧毁往往不是孤立事件，极大可能是由逆变主桥 IGBT 模块击穿、主变压器短路或散热风机过载卡死连带引起的。**换上新板前，维保人员必须使用万用表对上述强电部件进行严密的防短路排雷！** 否则，外围短路不除，一合闸通电，庞大的短路过载电流会瞬间将新主板再次炸毁。
• 防静电（ESD）规范拆卸与安装： 主板集成了极其脆弱的大规模 CMOS 逻辑集成电路。维修电工在撕开原厂防静电包装袋时，必须佩戴接地静电手环释放人体静电。安装多芯排线时需垂直推入防呆卡口并确保锁止，切忌偏斜硬塞导致排针弯折或缩针断路。
