P6019H00 线路板 (P6019H) | OTC 气保焊机核心主板

P6019H00 线路板

OTC Daihen（欧地希）原装 P6019H00 (P6019H) 核心主控线路板。专为 OTC 高强度气保焊机系列深度定制的核心控制中枢。作为整机高频逻辑运算的“中央大脑”，它全面接管了极其精密的焊接参数调节、送丝协同动作以及设备底层的过流、过压、过热等多重安全保护逻辑。能够从根源上彻底解决因旧板卡长期受潮老化、高粉尘附着导致绝缘下降而引发的参数剧烈漂移跳动、通讯报错、起弧无力及频繁死机等灾难性故障。换上全新原厂主板，让您的工业焊机重铸原厂级巅峰操控精度与澎湃动力。

安徽欧杰自动化作为 OTC 官方授权服务商，郑重承诺 100% 官方原厂全新正品，抗干扰零漂移，假一罚十！坚决抵制极易诱发连环二次烧机的二手维修翻新件！ 我们拥有大型恒温恒湿现货仓，支持全国顺丰极速配送。除了供应纯正原装板卡，我们更随板免费为您提供极其硬核的“断电安全放电防击穿、ESD 防静电规范及强弱电串线外围排查”一对一专家级现场排障防坑指导，帮您省去高昂的试错成本，设备即插即用，无忧复产！

OTC Daihen 原装核心主控线路板 P6019H00 (P6019H)

P6019H00（板卡丝印常简写为 P6019H） 是 OTC Daihen（欧地希）专为旗下高强度工业级气体保护焊机系列深度定制的原装核心控制线路板。作为统筹整台焊机逻辑运作与参数调校的“绝对中枢”，该板卡采用了工业级高密度贴片工艺与高算力抗干扰微处理器。它全面接管了极其精密的焊接波形调节、送丝协同控制以及设备底层的全时安全侦测（涵盖过流、过压、过热等多重硬核保护逻辑）。彻底为您淘汰因车间高粉尘、严重受潮短路或元器件自然老化而频频引发参数乱跳、无故报警及死机罢工的旧板卡。换上 100% 纯正原厂主板，能从物理根源上消除起弧困难、电弧发颤等疑难杂症，让您的焊机瞬间重返原厂般强悍且精准的巅峰性能。

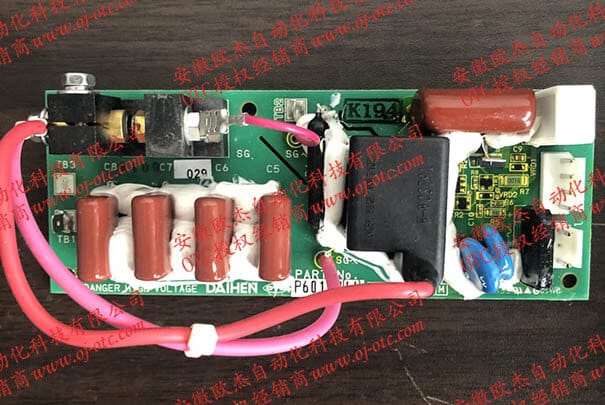

OTC Daihen原装电路板P6019H正面 — 图 1：OTC 原装气保焊机核心主控线路板 P6019H00 (P6019H) 实物正面全景

⚙️ 核心技术参数

规格属性	详细参数
原厂零件号	P6019H00 (电路板面丝印通常为 P6019H)
产品定位	焊机核心主控制板卡 (Main Control Board)
适用机型	广泛适配 OTC 系列工业气保焊机（具体适配请核对原机铭牌）
核心控制功能	主逻辑控制、波形参数精调、底层过载过压安全保护
正品承诺	100% 官方原厂全新备件，拒绝暗病维修板，假一罚十

OTC电路板P6019H接口细节 — 图 2：P6019H00 线路板外围精密排线接口、防呆插槽及防腐覆膜细节

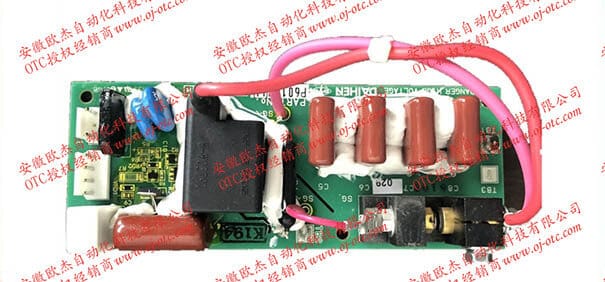

OTC电路板P6019H元件布局 — 图 3：P6019H00 工业级高密度贴片元件布局与核心逻辑芯片展示

🔧 现场换板与主板防烧排障指南 (硬核必读)

排查强电串线（防二次连环炸板）： 如果您的旧主板是因为大面积发黑、冒烟而报废的，在插上新主板前，务必先彻底排查外部的控制电缆、送丝机线束和焊枪触发线是否破皮搭铁！ 若 380V/220V 的强电直接倒灌进了主板 24V 的弱电信号端，新换上的 P6019H00 将在开机通电的瞬间被直接炸毁！
致命的大电容高压放电： 焊机主板是极其脆弱的弱电中枢。拉下车间电源总闸后，焊机内部的主滤波大电容依然蓄满致命的数百伏直流高压。换板前必须静置至少 10 分钟，并用万用表确认直流母线电压彻底归零（0V）后再进行排线拆拔，严防高压静电瞬间击穿新主板芯片及引发触电事故！
ESD 防静电绝对规范： P6019H00 表面密布极其敏感的高频微处理器和贴片 IC。在拆包与安装全程，维保人员必须佩戴防静电手环或提前触摸机床金属裸露部分释放人体静电。严禁徒手直接捏握板卡正中央的逻辑芯片及引脚。
防呆插槽与虚接防范： 插入各路排线端子时请严格对准板座上的防呆卡扣，垂直、平稳发力按压到底。切勿左右摇晃拔插，一旦将排针底座焊盘摇松或排线内芯扯断，会导致后期焊机频发毫无规律的“幽灵”通讯故障。
