U30022L00 送丝电机

日本原装进口 OTC DAIHEN CM7402 / CMV7402 气保焊送丝机核心动力单元 U30022L00 送丝电机深度解析

OTC DAIHEN U30022L00 闭环伺服送丝电机总成（Wire Feeder Motor）是组装在 OTC 经典手工气体保护焊（MIG/MAG）送丝机构（如 CM7402、CMV7402 等型号）内部的绝对动力心脏。在全天候、高负荷的金属结构件焊接作业中，电机的高速扭矩输出直接决定了实心或药芯焊丝能否克服焊枪电缆的剧烈摩擦阻力，平稳匀速地送达熔池。该原厂电机采用高纯度紫铜绕组与高转矩直流转子架构，尾部深度集成了高精密光学编码器测速系统。它以无可挑剔的物理推进刚性与微秒级的动态调速响应，彻底清除了“推丝发飘、送丝一冲一顿、马达负重憋车”等引发焊接气孔与飞溅的底层根源。

🔍 强悍驱动架构与型号精准定位（与 W-W03729 对比）

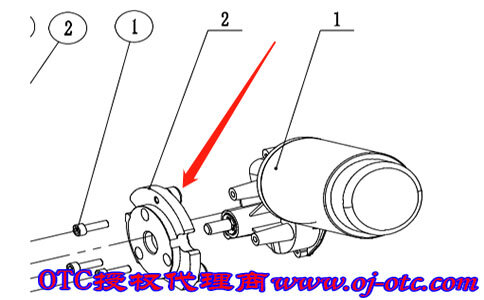

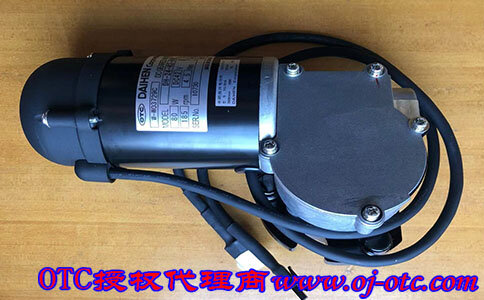

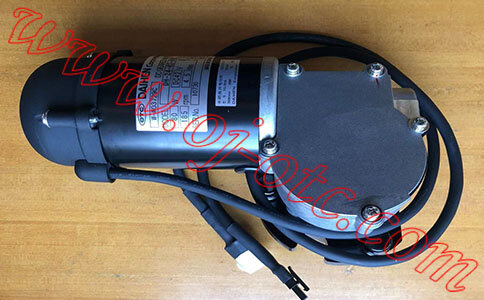

• 铭牌溯源与微小结构差异甄别： 如图中电机铭牌细节所示，原厂机身明确打注有 U30022L00 料号。在 OTC 庞大的电机序列中，该型号与另一款常用电机 W-W03729 在外观轮廓与法兰孔位上极度相似。但在关键的前端输出轴或附属传动零件上，U30022L00 相比 W-W03729 少一个特定的连接组件。采购与维保时，绝不可仅凭外观盲目代换，必须严格核对机身原厂标签，防止装机后齿轮无法精准啮合导致马达抱死。
• 抗负载直流恒扭矩输出： 采用日系顶级耐高温磁瓦与高密度线圈绕组。即使焊工将长达几十米的焊枪电缆大幅度折弯（产生巨大摩擦力），U30022L00 依然能够爆发出强劲的轴向恒定扭矩，强制穿透阻力，绝不轻易发生马达转速跌落与降频，死死锁住设定的熔敷效率。
• 高敏度光电编码器闭环闭环： 隐藏于电机尾部护罩内的精密编码器是焊机大脑的“测速天眼”。它在电机旋转时，以极高频的脉冲信号向逆变主板实时回传当前转速。主板据此瞬间补偿电机输入电压（闭环反馈控制）。即使电网电压发生微幅波动，也能确保推丝线速度绝对恒定如一。

🛠 现场换装大修与“碳刷拉弧、编码器震碎”维保防坑指南

• 🚨 核心耗材预警：严控碳刷磨损极限！ U30022L00 作为直流有刷电机，动力传输极度依赖后部的碳刷组件。车间设备部必须制定强制定保计划，每隔数月拧开电机后侧观察孔，检查碳刷的磨损剩余量。**一旦碳刷磨平，刷座的金属弹簧将直接刮削转子换向器铜片！** 这不仅会瞬间拉出致命的高温电弧，更会导致几千元的电机转子当场划烂报废。务必及时清理碳粉并更换原厂配套碳刷。
• 严禁暴力敲击电机尾端（保护编码器）： 电机尾部塑料/金属罩内包裹着极度脆弱的光电玻璃码盘与感光芯片。在拆装旧电机或搬运送丝机时，**绝对严禁使用榔头敲击电机尾部或让其发生重摔！** 哪怕轻微的外力冲击震碎了码盘，焊机将彻底失去速度反馈，面板会立刻抛出“送丝机异常（如 E-XXX）”死机代码，此时只能痛心更换整个马达总成。
• 端子排线防拉扯与紧固防松： 电机引出的强电驱动线束与编码器弱电信号线插头均设有精密防呆卡口。插接时需推入至“咔哒”锁定死点。同时，马达前端固定法兰的内六角螺丝必须涂抹中强度螺纹胶（如 Loctite 243），严防送丝高频震动引发电机松脱偏摆。
