W-L02119 减速机

OTC DAIHEN 原装机器人关节精密 RV 减速机 W-L02119 (1.2kW级) 深度解析

OTC DAIHEN W-L02119 机器人关节精密 RV 减速机是专为配合 1.2kW 功率级伺服电机使用的高刚性传动总成。本备件纯正日本原装进口，广泛配装于 OTC 经典中重载焊接及搬运机器人的核心运动关节（如大负载机型的基座旋转轴、大臂或小臂关键传动部位）。在生产线全天候高动态往复折返、三维联动插补运动中，减速机不仅要无损传递高频扭矩，还要时刻对抗强大的外部反向惯性矩，是保障机器人末端 TCP（工具中心点）轨迹精度与重复定位精度的动力传递基石。

🔍 摆线针轮 RV 架构与近零背隙精密级配

• 双级同步减速抗冲击结构： W-L02119 采用工业顶尖的 RV 摆线针轮传动原理。由于内部多颗针齿同时处于紧密啮合状态，其物理刚性、扭转刚度以及瞬时过载抗拉抗冲能力相比普通谐波或行星减速机提升了数倍，从根本上抵御了机器人执行高速空移、急停冲击时产生的应力集中。
• 极限压制传动背隙（Backlash）： 原厂精密级配使减速机的传动反向间隙（死区）严格控制在小于 1 角分（Arcmin）的极限公差内。近乎零间隙的闭环传动，确保了关节在微小范围频繁正反转交替、窄缝弧焊寻位时，机械末端绝无物理颤抖与传动滞后，保障长时序连续高焊速下的成型一致性。

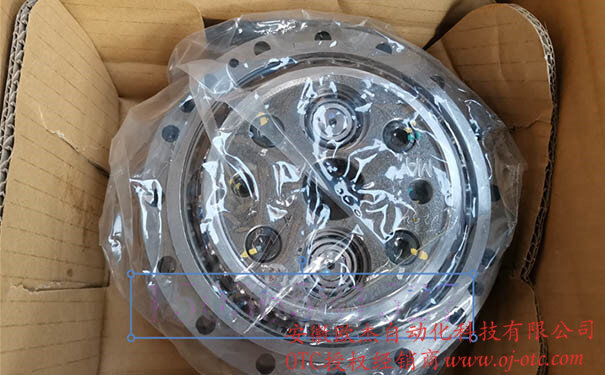

• 无损机电法兰接口： 如图实物特写所示，其法兰孔距、中心定位卡槽及输入输入齿轴的花键公差经过日本原厂精密铣削，与指定的 1.2kW 伺服马达实现 100% 形位无损级配，根治了非标代用品由于同心度微量超差引发的微观共振与传动啸叫。

🛠 现场换装工程与“油脂混用板结、压爆油封”维保避坑指南

• 注脂保养必遵泄压规程，严防“憋油烧马达”： 在给 W-L02119 精密减速机进行常规 4000 小时例行维护注入新脂、或换装新减速机时，必须强制拧开底部的排脂口堵头螺栓，严禁在密闭状态下盲目加压猛打注脂枪。盲目加压产生的内部局部高压会瞬间掀翻减速机核心骨架油封（Oil Seal）。传动油脂一量反向渗入后方的伺服马达内部，会彻底泡烂绝对值编码器玻璃码盘或造成绕组烧毁，引发数万元的连锁重大硬件损失。
• 对公锁紧螺栓多级星形对角施力： 在将减速机连接紧固到机械臂铸件主体时，严禁使用气动风炮死卡硬顶。必须使用高精度扭矩扳手，严格遵照原厂额定扭矩，按照星形对角线原则分 3 个阶段（30% -> 70% -> 100%）逐步递进锁紧。锁紧力不均极易导致减速机外圈法兰产生微米级微观形变，直接恶化内部摆线齿道咬合，诱发运行高温异响与过载报错。
• 换装完毕强制重做绝对原点复归： 机械传动总成的断开重装，会导致该轴的绝对编码器相位发生不可逆的物理位移。**上电后绝对严禁直接全自动启动原有焊接轨迹程序。** 必须由专业工程师操作示教器，在手动低速模式（Manual Slow Mode）下对齐轴向物理刻度，实施**“该关节机械零点复归（Calibration）”**。录入重置绝对码值并确认空车无偏吹后再投入自动对公生产。

• **长三角制造集中圈当日特快加急直达：** 安徽合肥、芜湖、马鞍山、滁州、淮南及周边金属结构、车辆机加工区客户，若因关节减速机突发严重疲劳碎裂、整线面临紧急停产，我司可提供“大仓现货减速机专车当日直送厂区车间 + 资深售后团队现场驻场无损更换”的一站式高效特快抢修通道。
• 战备仓库长期存放规范： 针对购入放于贵司库房作应急战略备件的精密减速机，请连同原厂油纸横平放置在避光干燥、无强烈高频震源的恒温独立货架上，严禁撕开外裹防腐塑膜，防范内部轴承发生显微氧化绣蚀。
