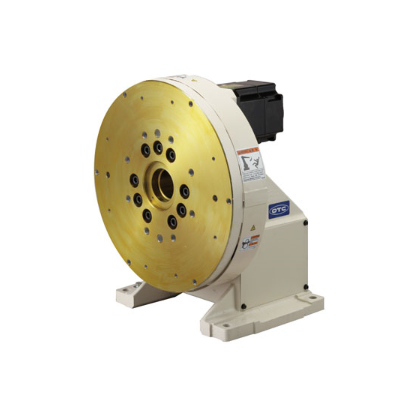

1PC500/1000 单轴伺服变位机

OTC DAIHEN 1PC 系列高精度伺服变位机深度解析

OTC DAIHEN 1PC 系列 是一款专为高节拍、高强度自动化焊接产线研发的单轴（水平旋转）伺服变位机。全系列主打 1PC501 (500kg载重) 和 1PC1001 (1000kg载重) 两款主力机型。该系列设备将大功率 AC 伺服马达与顶级无背隙减速机直接耦合，不仅赋予了其高达 120°/s 的惊人旋转速度，更在 R300 的大半径工位上实现了 ±0.1mm 的极致重复定位精度。极简的内部传动结构大幅削减了机械磨损节点，是汽车底盘、管件法兰及中重型工程机械部件实现机器人自动化回转焊接的黄金搭档。

🌟 核心技术优势与自动化联动卖点

• 无背隙高精密传动：搭载工业级无背隙减速器，彻底消除齿轮啮合时的反向间隙。在机器人进行复杂的圆弧插补或多姿态联动焊接时，变位机台面无任何抖动与迟滞。
• 突破极限的旋转速度：1PC501 型号最高旋转速度可达 120°/s，在多工位切换或焊缝寻位转移时，能以极短的空程时间到达指定位置，大幅压缩整体生产节拍（Cycle Time）。
• 卓越的抗扭矩耐久设计：针对重工环境，其主轴系统最高可承受 1078 N·m 的强悍扭矩，在装配重型偏心夹具时，依然能保持伺服驱动的绝对平顺，免受过载报警困扰。
• 单系统一体化无缝控制：无需额外添置外部 PLC 或独立控制柜，通过 OTC 机器人的原生示教盒即可将其作为外部附加轴进行同屏示教，完美支持与机器人焊枪的实时协调运动。

🏭 典型单轴自动化应用场景

1PC 系列变位机结构紧凑、承载力强，是以下典型工况的最优解：

• 汽车零部件与车桥制造：汽车后桥、副车架及排气管法兰的高速环缝焊接，利用其 120°/s 的高转速实现极速变位。
• 泵阀与管道预制：法兰与管件的内外环缝打底及盖面作业，配合变位机的平滑匀速旋转，获得极致美观的连续焊缝成型。
• 重型钢构与电机壳体：装载 1000kg 级别的重型减速机外壳或电机端盖，进行多角度的连续清根与自动化堆焊。

📋 1PC 系列核心技术规格对比矩阵

以下为该系列两款主力机型的详尽动态与物理参数（已剔除数值列冗余单位，严格遵循原厂标定）：

规格参数项目	计量单位	1PC501 (500kg 级)	1PC1001 (1000kg 级)
最大搭载重量	kg	500	1000
最大旋转速度	rad/s [°/s]	2.1 [120]	1.3 [72]
主轴容许最大扭矩	N·m	490	1078
位置重复精度 (R300处)	mm	±0.1
伺服旋转停止位置	–	0~360° 任意位置可停
变位机本体净重	kg	110	193

🔧 OTC 单轴伺服变位机现场集成与防坑维保指南

• 严格管理焊接回流（接地）碳刷系统：这是所有焊机变位机寿命的“命门”。变位机主轴底部配有将大电流导回电焊机的紫铜碳刷组件。维保团队必须每季度进行排查清理，确保碳刷弹簧压力充足且滑动面无油污氧化。一旦碳刷接触不良，数百安培的焊接电流将击穿绝缘并直接流经核心减速机的精密轴承，极短时间内即可导致轴承滚珠发生电腐蚀而锁死报废。
• 夹具重心的偏心距限制：虽然 1PC1001 提供了极强悍的 1078 N·m 最大抗扭矩，但在工装夹具的设计阶段，仍需进行严格的动平衡配重计算。如果夹具重心严重偏离变位机旋转中心，在执行 120°/s 的高速寻位及急停时，巨大的偏心惯量极易触发伺服驱动器的过流/过载报警，长期高偏心运行会导致减速机内部齿轮加速疲劳受损。
• 安装基面的水平度要求：变位机本体底座必须安装在经过加工处理的刚性水平钢板预埋件上。若地面存在明显落差或刚性不足，在紧固地脚螺栓时会造成变位机底盘强制形变。底盘微小的扭曲传递至立柱后，会直接破坏减速机的啮合精度，导致运转异响及 ±0.1mm 重复精度的丧失。
