A2PB系列 机器人高精度伺服变位机

OTC DAIHEN A2PB 系列高精度伺服变位机深度解析

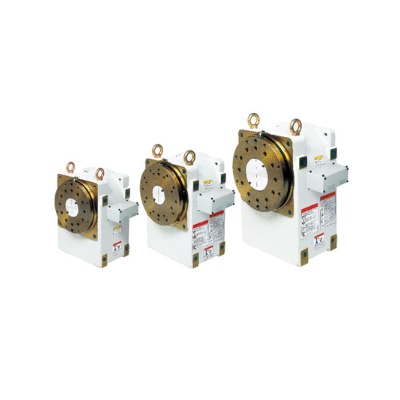

OTC DAIHEN A2PB 系列 是专为提升机器人自动化焊接空间可达性与焊接品质而开发的高精度伺服变位机。全系列覆盖 25kg 至 1000kg 的载重区间，本次核心展示机型包含 A2PB252-E (250kg)、A2PB502-E (500kg) 及 A2PB1002-E (1000kg)。该系列依托 OTC 原厂高瞬态响应的 AC 伺服马达与无背隙精密减速机，在 R300 的大半径位置实现了 ±0.1mm 的严苛重复定位精度。其最大的工艺价值在于支持与 OTC 机器人本体进行完美的无缝协同动作（Coordinated Motion），确保复杂工件在连续回转过程中，焊缝始终处于最佳的平焊（船形焊）姿态。

🌟 核心技术优势与自动化联动卖点

• 无背隙高精密传动：搭载工业级无背隙减速器，彻底消除齿轮反向间隙。在执行高精度的圆弧插补或协同回转焊接时，台面运转极其平滑，无任何物理抖动与轨迹迟滞。
• 单系统一体化示教：摒弃了传统变位机繁琐的独立控制台。操作人员可直接通过 OTC 机器人的原生示教盒（Teach Pendant），将变位机作为机器人的外部附加轴进行同屏示教与联动编程，极大提升了调试效率。
• 极速响应与强悍扭矩：最高旋转速度可达 150°/s（A2PB252-E），极大压缩了工位切换与寻位的空程节拍。同时，1000kg 级机型提供高达 1078 N·m 的抗扭矩支撑，从容应对偏心率较大的重型工装夹具。
• 任意位置精准悬停：伺服驱动系统支持 0~360° 全域内任意角度的绝对精准停止，满足多面体工件、管件法兰及复杂箱体的多角度点焊与长缝连续焊接需求。

🏭 典型自动化应用场景

A2PB 系列变位机结构紧凑、控制精度高，是以下自动化产线的黄金搭档：

• 汽车与摩托车制造：副车架、座椅骨架及摩托车车架的三维立体焊接，利用高转速实现极速姿态切换。
• 工程机械与重工部件：挖掘机推土铲、装载机底盘的死角焊缝，通过变位机回转将所有立焊、仰焊转化为高质量的平角焊。
• 管道预制与容器法兰：特种管件的内外环缝连续打底及盖面作业，配合协同软件实现匀速回转，焊缝鱼鳞纹极其美观。

📋 A2PB 系列核心技术规格对比矩阵

以下为该系列三款主力机型的详尽动态与物理参数（已剔除数值列冗余单位，严格遵循原厂标定）：

规格参数项目	计量单位	A2PB252-E	A2PB502-E	A2PB1002-E
最大搭载重量	kg	250	500	1000
最大旋转速度	rad/s [°/s]	2.6 [150]	2.1 [120]	1.3 [72]
主轴容许最大扭矩	N·m	206	490	1078
位置重复精度 (R300处)	mm	±0.1
伺服旋转停止位置	–	0~360° 任意位置可停
变位机本体净重	kg	110	170	220

🔧 OTC 伺服变位机系统集成与防坑维保指南

• 焊接回流地线与碳刷保护（极度重要）：变位机主轴法兰的下方配有极其关键的紫铜接地碳刷系统。产线维保人员必须建立季度的碳刷厚度与接触面点检制度。如果碳刷因磨损粉尘导致接触不良，高达数百安培的焊接回路电流将直接经由减速机的精密金属滚珠轴承导向大地，瞬间的电弧放电会使轴承内部产生严重的电蚀斑，导致减速机出现异响甚至彻底抱死报废。
• 偏心力矩的上限管控：虽然 A2PB1002-E 能够提供高达 1078 N·m 的抗扭力，但在设计变位机搭载夹具（Jig）时，仍必须精确计算满载工件后的重心偏心距。严重的重力偏心不仅会使伺服电机长期处于过载发热状态，在执行急停指令时产生的巨大转动惯量更会损伤无背隙减速机的内部齿廓，破坏 ±0.1mm 的重复精度。
• 协同标定（Coordinated Calibration）零点对齐：如果需要启用变位机与机器人的协同焊接功能，系统集成时必须极其严谨地抓取并定义变位机的回转中心轴线。如果外部轴的 Base 原点标定存在微米级误差，在变位机大角度翻转时，机器人焊枪的 TCP 姿态将发生严重偏离，导致焊缝轨迹偏转。
