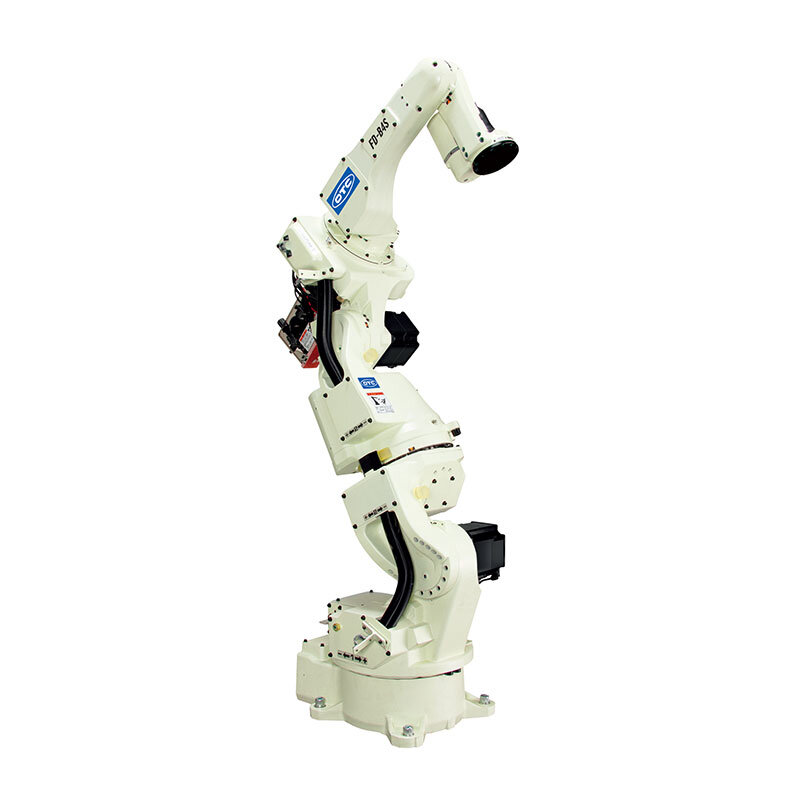

FD-B4S 七轴焊接机器人 负载4kg

OTC DAIHEN FD-B4S 七轴冗余自由度工业焊接机器人深度解析

OTC DAIHEN FD-B4S 是一款技术极度前沿的 7 轴冗余自由度紧凑型工业机器人。相较于传统的 6 轴机械臂，FD-B4S 多出了一个革命性的“旋转肘部”关节（第 7 轴）。这一逆天设计使其能够在保持焊枪末端位置和姿态完全不变的情况下，灵活扭动整个手臂躯干，完美避开错综复杂的工装夹具干涉。配合轻量化的 4kg 腕部负载与 189kg 的紧凑机身，FD-B4S 成为电子零部件、医疗器械及汽车精密钣金等狭窄密集空间内进行高柔性弧焊作业的绝对王者。

🌟 核心机械结构优势与柔性制造卖点

• 7 轴冗余自由度避障：传统的 6 轴机器人在深入狭窄夹具内部时，手臂中段极易与外部结构发生碰撞（俗称“卡脖子”）。FD-B4S 的第 7 轴设计，赋予了它类似人类手臂“手腕不动、手肘旋转避障”的能力。这意味着它能以匪夷所思的刁钻角度探入死角完成焊接，极大降低了夹具设计的难度与成本。
• 第 7 轴电缆全内藏设计：对于需要在狭小空间穿梭的机器人，外挂的枪线是极其致命的隐患。FD-B4S 将所有送丝管、控制线、气管完全内置于第 7 轴的转动机壳内。不仅示教作业时视线毫无遮挡，更彻底消灭了电缆缠绕扯断的故障源。
• 智能协调示教技术：多出一个轴，编程会不会很难？完全不会！OTC 独创的协调控制算法，让 7 轴机器人的示教变得极为直观。操作员只需通过示教器拖动末端工具，系统会自动计算出最优的其余各轴姿态，编程逻辑与普通 6 轴无异，轻松上手。
• 极致紧凑与高精动作：整机重量仅 189kg，占地极小（动作截面积仅 2.57 平方米）。搭载全系绝对值编码器与 3550W 高频交流伺服电机，在高速穿梭中依然能保持 ±0.08mm 的极高重复定位精度。

📋 FD-B4S 核心机械与动力学技术规格表

以下为您提供包含独特“第 7 轴”在内的机器人本体详细运动学及物理技术参数（严格遵循原厂出厂标定）：

核心规格分类		计量单位	工业原厂标定技术数据
机器人官方型号 / 构造轴数		–	FD-B4S / 垂直多关节 7 轴
手臂最大负载 / 上部手臂额外负载		kg	4.0 (手腕) / 10.0 (上臂)
重复定位精度 (ISO 9283 TCP标准)		mm	±0.08
整机驱动总容量 / 驱动方式		W / –	3550 / AC 伺服马达
全部 7 轴动作范围 与极限角速度	J1 轴 (基础旋转 1)	° / (°/s)	±170° / 极限速度 210°/s
	J2 轴 (下臂前后)	° / (°/s)	-145° ~ +70° / 极限速度 210°/s
	J7 轴 (冗余肘部旋转)	° / (°/s)	±90° / 极限速度 180°/s
	J3 轴 (上臂上下)	° / (°/s)	-170° ~ +142.6° / 极限速度 210°/s
	J4 轴 (手腕回转)	° / (°/s)	±155° / 极限速度 420°/s
	J5 轴 (手腕摆动)	° / (°/s)	-45° ~ +225° / 极限速度 420°/s
	J6 轴 (手腕扭转)	° / (°/s)	±205° / 极限转速 600°/s
本体总重量 / 动作区域截面积		kg / m²	189.0 kg / 仅 2.57 m²

🔧 7 轴冗余机器人现场集成与负载防坑指南

• 如何正确理解和使用“第 7 轴”避障：很多新手拿到 FD-B4S 后，仍然按照传统的 6 轴方式去走轨迹，这完全浪费了这台机器的价值。当焊枪到达死角焊接点发现手臂被夹具挡住时，请使用示教器上的“协调示教模式”。此时系统会锁死焊枪 TCP 点（枪尖位置与角度不动），您只需单独拨动摇杆让第 7 轴旋转，就能像人弯曲手肘一样把手臂从障碍物旁绕开。
• 4kg 轻量化负载的严苛重量控制：为了实现极端的紧凑与高敏捷避障，FD-B4S 腕部的最大承载仅为 4kg。这要求您在选配焊枪时必须精打细算！如果选用了超重的防碰撞传感器（Crash Sensor）加上大功率水冷焊枪，极易导致 J4/J5 轴电机报过载。请尽量选用 OTC 原厂配套的轻量化气保焊枪，或将线束绑扎在承重 10kg 的上臂背部。
• 内藏电缆的旋转限位保护：虽然“第 7 轴内置电缆”彻底解决了外部刮擦的问题，但所有的焊枪软管和控制线缆都被压缩在了纤细的关节内部。在编程时，请严密监控 J6 轴（扭转）和 J7 轴的累计旋转角度，绝对禁止强行突破软件限位作多圈旋转，否则脆弱的控制排线会在中空轴内被拧成死结甚至崩断。
