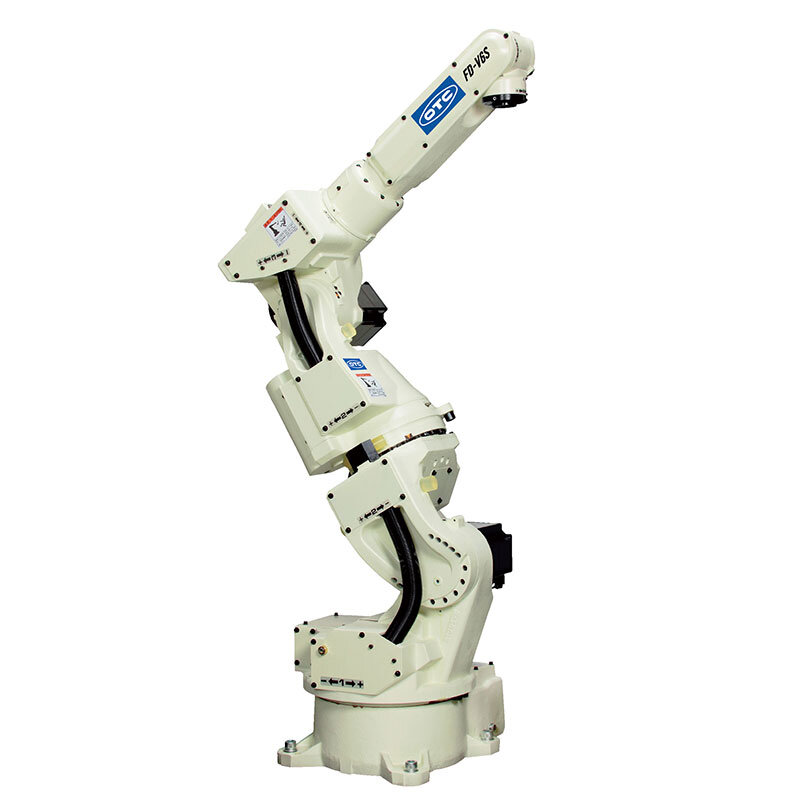

FD-V6S 七轴焊接机器人 负载6kg

OTC DAIHEN FD-V6S 七轴冗余自由度工业焊接机器人深度解析

OTC DAIHEN FD-V6S 是一款技术极度前沿的 7 轴冗余自由度紧凑型工业机器人。相较于同系列的 4kg 级别机型，FD-V6S 提供了更强劲的 6kg 腕部负载，并拥有极其夸张的关节活动范围。其独家加入的“旋转肘部”关节（第 7 轴），使其能够在保持焊枪末端位置和焊接姿态完全不变的前提下，灵活扭动整个大臂避开障碍物。配合内部完全隐藏的送丝管与控制线缆，FD-V6S 成为汽车底盘、管件群及密集型复杂夹具内进行高难度柔性弧焊的顶级自动化母机。

🌟 核心机械结构优势与柔性制造卖点

• 7 轴冗余自由度极限避障：传统的 6 轴机器人在探入深腔作业时，手臂极易“卡”在外部障碍物上。FD-V6S 的第 7 轴赋予了它惊人的“缩骨功”，操作员可以通过系统锁定焊枪焦点（TCP），如同转动人类手肘一样，把手臂从夹具缝隙间绕开，极大简化了非标工装夹具的设计难度。
• 6kg+10kg 更充沛的双通道负载：在保持机身极致紧凑（仅 178kg）的前提下，腕部负载提升至 6kg，轻松驾驭重型防碰撞传感器和高级气保焊枪；其上部大臂更可额外背载 10kg 的重载周边设备（如送丝机），送丝阻力被降至最低。
• 第 7 轴电缆全内置 (零外部缠绕)：在狭小复杂的工位里，焊枪线缆的挂蹭是机器人断弧与停机的最大元凶。FD-V6S 创新性地将所有管线（送丝软管、水冷管、气管、信号线）彻底内藏于第 7 轴的中空机壳内，不仅视线清爽，更完美解决了干涉隐患。
• 同级顶尖的关节转速：即使背负了复杂的 7 轴结构，动作却丝毫不显迟缓。凭借 3600W 的交流伺服动力群，其核心腕部（J6轴）最高转速飙升至恐怖的 620°/s，支持 ±360° 的极限扭转，让多焊缝间的跳跃切换行云流水。

📋 FD-V6S 核心机械与动力学技术规格表

以下为您提供包含独特“第 7 轴”在内的机器人本体详细运动学及物理技术参数（严格遵循原厂出厂标定）：

🔧 7 轴冗余机器人极宽旋角现场防坑指南

• J6 轴 ±360° 超大旋转带来的绞线隐患：请特别注意！FD-V6S 的手腕（J6轴）活动范围极其惊人，支持整整两圈（±360°）的超宽幅扭转。虽然“第 7 轴内置电缆”解决了外部挂蹭，但在现场连续焊接圆管或执行复杂回旋路径时，必须在示教器后台监控 J6 的累计角度。绝对不能连续超出软件限位进行无脑旋转，否则中空轴内隐藏的高压气管、水冷管和送丝管会被彻底拧成麻花，瞬间爆裂！务必在程序中插入“姿态回溯”指令释放管线扭力。
• 智能协调示教的正确“打开方式”：购买 7 轴机器人却像 6 轴一样用，是最大的浪费。在焊枪探入夹具内部被卡住时，请立即启动示教器上的“协调示教模式”。此时系统会自动锁定 TCP（工具中心点），您只需要单独控制第 7 轴，机器人的大臂就会像“手肘”一样绕开障碍物。掌握此项功能，将为您省去近一半的非标夹具重新设计成本。
• 6kg 负载的重心偏移计算：虽然腕部负载升级到了 6kg，但如果您需要加装“防碰撞传感器 (Crash Sensor)”和较重的水冷气保焊枪，必须在示教器内极其精确地输入工具重量和重心位置（偏心距）数据。7 轴结构对重力矩的感知极为敏感，重心数据错误会导致 J5/J6 电机在高速空走时频繁报过载警报。
