CPVS500 IGBT逆变控制

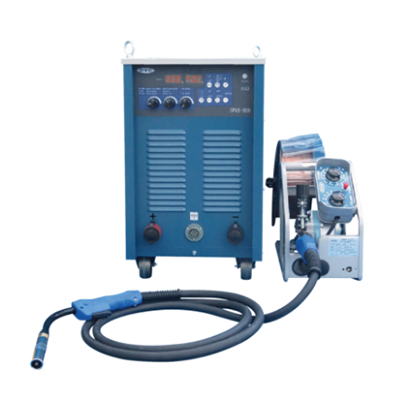

OTC DAIHEN CPVS500 IGBT 逆变控制 CO₂/MAG 焊接电源深度解析

OTC DAIHEN CPVS500 是一款在一般机械制造与重型钢结构领域备受推崇的经典 IGBT 逆变控制二保焊机。该设备摒弃了繁琐的参数试错，引入了极其友好的“一元化电压自动匹配”系统。高达 500A 的强劲输出与 60% 的重工级负载持续率，配合坚固耐用的 CM-9202 原厂送丝机，使其在面对中厚板连续碳钢焊接时表现出极佳的稳定性与超高性价比。

🌟 核心逆变优势与一元化操作卖点

• 一元化电压自动匹配系统：对于经验不足的新手焊工，调参往往是最大痛点。CPVS500 内置了智能运算曲线，焊工只需根据板厚调节电流旋钮，系统会自动计算并输出最完美的匹配电压，起弧即是最佳状态，彻底杜绝了因电压失配导致的飞溅与未熔合。
• IGBT 逆变软开关控制：相较于传统可控硅设备，IGBT 模块提供了更高频的电流反馈响应。这使得电弧更加柔和，从小电流的薄板定位焊到 500A 的极限重载深熔焊，均能保持顺畅稳定的熔滴过渡。
• 强劲起弧与高载荷耐力：高达 64V 的空载电压赋予了设备优异的起弧穿透力，即使母材表面有轻微锈蚀也能顺利引弧。51.2kg 的扎实机身内配置了高冗余度的散热风道，保障了 60% 占载率的长期稳定运行。

📋 CPVS500 核心技术规格与标准配套矩阵

以下为您提供经严格分离重构的电气、物理参数及易损套件配置表（遵循原厂标定）：

规格参数大类与原厂配置套件		计量单位	工业原厂标定技术数据
焊接电源官方型号		–	CPVS500
输入相数及额定电压		V	三相, 380
额定输入总容量 (视在/有功) / 输入电流		kVA (kW) / A	24.0 (22.0 kW) / 35.5 A
输出电流无级调节全域		A	30 ～ 500
输出电压区间 / 最大空载电压		V	12 ～ 45 / 64
额定负载持续率 (占载率)		%	60
设备外形尺寸 (W×D×H) / 净重		mm / kg	345 × 550 × 580 / 51.2
官方标配套件 (核心供维修采购参考)	原配送丝装置 (8kg)	–	CM-9202 (送丝速度 1.5~22 m/min)
	适用发熔焊丝全规格直径	mm	(0.8) / (0.9) / 1.0 / 1.2 / (1.4) / (1.6)
	原配大功率强力风冷焊枪	–	WT5000-SBD
	辅件 (控制线/气管/流量计)	–	K10012Q01 / K5857 / HLCO2-9

🔧 IGBT 逆变一元化焊机车间调校与防坑指南

• 一元化模式的气体与线径匹配铁律：“一元化电压匹配”功能是基于系统内置的严格曲线数据库运行的。在开机焊接前，必须确保面板上拨动的开关（焊丝直径 1.0/1.2、气体类型 CO2/MAG）与您实际使用的耗材完全一致！如果实际使用的是富氩混合气，但面板拨在了 100% CO2 档位，自动匹配出的电压将会严重偏高，导致飞溅剧烈、熔深异常变浅。
• CM-9202 送丝机的防滑死角：这是一款久经考验的耐用送丝机，但在长期高粉尘环境下，送丝轮的 U/V 槽内极易堆积焊丝表面的脱落铜屑。一旦积累压实，会导致送丝打滑，此时焊工通常会错误地“死命拧紧压紧力旋钮”，这不仅不能解决问题，反而会将导丝管彻底刮花报废。发生送丝不畅时，第一步永远是切断电源，用钢丝刷清理送丝轮槽底的铜垢。
