在钨极氩弧焊（TIG焊接）作业中，许多焊工往往将注意力集中在焊机电流和钨极打磨上，却忽略了一个极易被看轻的配件——氩弧焊陶瓷嘴。陶瓷嘴（喷嘴）的主要功能是集聚并导流氩气，在焊接熔池周围形成严密的惰性气体保护罩。陶瓷嘴的类型、内径大小以及内部结构，直接决定了保护气流是层流还是紊流，进而对焊道成型、焊缝颜色和焊接缺陷产生决定性影响。
一、 常用氩弧焊陶瓷嘴的3大类型及应用场景

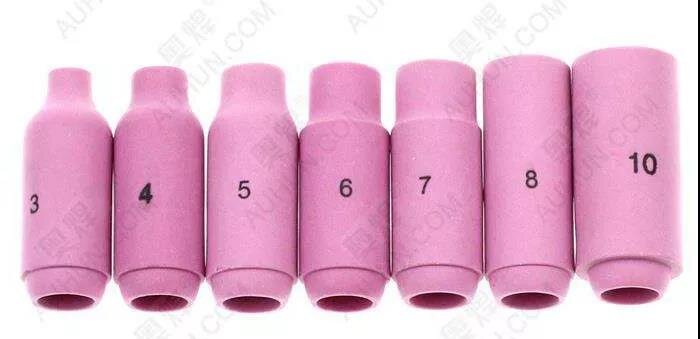

市场上常见的 TIG 焊枪陶瓷嘴根据结构和颈部设计，主要分为以下三大类：
- 1. 平口类陶瓷嘴： 属于最基础的常规型号。这类喷嘴的分流孔较少，对气流的压缩和聚焦能力一般，抗侧风能力较弱。在室内普通焊接、且钨极伸出长度不超过 5mm 的标准工况下最为常用。
- 2. 高颈类（喇叭口）陶瓷嘴： 其特点是喷嘴内部具有平缓的收缩与扩张结构（类似喇叭口）。这种设计能有效压缩气流并提高喷出速度，使气流更加稳定，抗风能力显著增强。允许钨极伸出长度达到 5~8mm，非常适合室外或有轻微对流风的环境。
- 3. 长颈（深坡口）类陶瓷嘴： 专为窄间隙焊接、大厚壁管道深坡口打底设计。这类喷嘴极为细长，允许钨极进行超长伸出。即使深入坡口底部，也能保证气体在小空间内不产生乱流，从而获得优异的根部焊道成型。
技术进阶： 除了上述类型，高端工艺中常引入带气体流量镜（带滤网）陶瓷嘴，通过内部多层不锈钢双层滤网，彻底将气流转化为完美的“层流”状态，气体保护范围更广且极度均匀。
二、 核心选型原则：陶瓷嘴型号如何与焊接工艺匹配？
要获得表面美观、鱼鳞波规整且色彩绚丽（不锈钢焊缝）的优质焊道，陶瓷嘴的选型必须遵循以下 4 大核心技术原则：
- 根据母材的化学活性选择： 碳钢及普通低合金钢对气体保护要求相对常规；而钛合金、铝合金、镁合金、不锈钢等特种金属在高温下极易氧化，必须选用比平时大 1~2 个号的陶瓷嘴，甚至强制搭配层流气体透镜（滤网嘴），以确保高温区完全被氩气覆盖。
- 根据钨极直径匹配： 喷嘴号数通常与钨极直径存在正相关。细直径钨极（如 1.6mm）若配特大号喷嘴，气体流速过慢，保护无力；粗钨极（如 3.2mm 以上）若配小号喷嘴，气流严重受阻，易烧损钨极并产生夹钨缺陷。
- 根据焊接电流大小调节： 焊接电流越大，弧柱温度越高，熔池面积及周围受热范围随之扩大。因此，小电流用小号嘴，大电流用大号嘴，大电流时若喷嘴过小，极易导致保护气急速膨胀变质，失去保护效果。
- 根据施工阶段（打底/填充/盖面）调整：
- 打底与填充阶段： 为了让焊枪能够深入窄小的坡口根部并清晰观察熔池，应选用 6号以下 的小口径陶瓷嘴。
- 盖面阶段： 特别是不锈钢管件或板材盖面，为了追求绚丽的银白或金黄色泽，必须换装 12号以上 的大口径陶瓷嘴，进行大面积控温保护。
三、 焊接专家技术总结：陶瓷嘴选型核心速查
为了方便一线焊接车间及工艺技术人员快速科学配对，可参考以下标准化选型关系参考：
| 焊接阶段/工况 | 推荐陶瓷嘴规格 | 适用钨极直径 | 适用母材类型 | 气流形态要求 |
|---|---|---|---|---|
| 深坡口根部打底 | 4号 – 6号 (小口径/长颈) | 1.6 – 2.0 mm | 碳钢/低合金钢/不锈钢根部 | 聚焦型窄束流 |
| 中厚板多层填充 | 7号 – 10号 (标准型) | 2.4 – 3.2 mm | 通用金属通用工况 | 标准圆锥形保护气流 |
| 不锈钢/合金钢盖面 | 12号 – 16号 (大口径宽罩) | 2.4 – 3.2 mm | 不锈钢/铝合金/铜合金 | 大面积层流扩散罩 |
| 钛/镁等高活性金属 | 特大号 (自带多层不锈钢网) | 2.4 – 4.0 mm | 钛合金/航空级镁合金 | 超纯净绝对层流气幕 |
